Máquina biseladora neumática de tuberías de alta resistencia ID426 para corte en frío y preparación de soldadura de gran diámetro

DESCRIPCIÓN DEL PRODUCTO

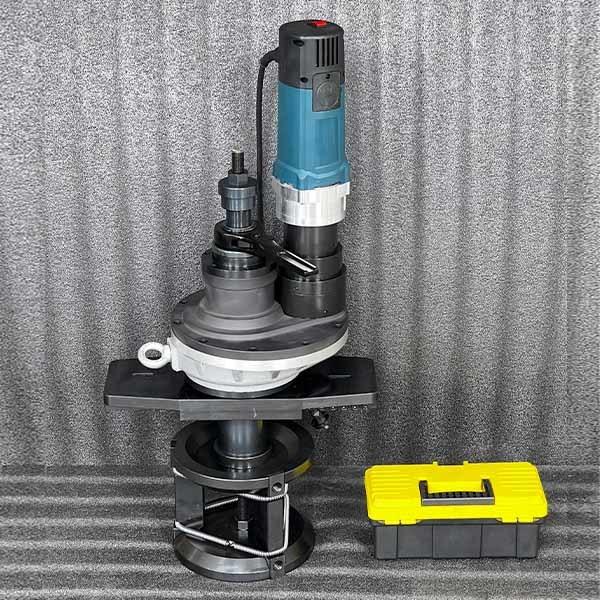

La máquina biseladora de tuberías ID426 es una herramienta de alta resistencia, montada en el ID, diseñada para el biselado de precisión y la preparación de extremos de tuberías de gran diámetro que van desde 9,84" a 16,77" (Φ250–426 mm). Diseñada para su uso en los sectores de generación de energía, petroquímica e industria pesada, la ID426 ofrece corte en frío de alto rendimiento sin zonas afectadas por el calor, lo que garantiza una calidad de soldadura constante en las uniones críticas.

Capaz de realizar una variedad de operaciones de mecanizado, incluyendo biselado en V y U, ángulos compuestos, mandrinado, refrentado y chaflanado, la ID426 es adecuada para acero al carbono, acero inoxidable y aleaciones de alta resistencia. Su cuerpo robusto integra un sistema de mandril expansible autocentrante de configuración rápida para una sujeción segura y precisa dentro del orificio de la tubería.

Para satisfacer las diversas condiciones del sitio de trabajo, la máquina está disponible con accionamiento eléctrico o neumático, lo que permite operaciones en talleres y entornos de campo peligrosos clasificados ATEX. Ya sea en patios de fabricación o en paradas de planta remotas, la ID426 proporciona un rendimiento fiable, una precisión repetible y un manejo sencillo para el operador.

CARACTERÍSTICAS PRINCIPALES

Tecnología de corte en frío

Ejecuta un mecanizado 100% en frío, evitando la distorsión térmica, el agrietamiento y los daños metalúrgicos en los extremos de soldadura de las tuberías.

Amplia compatibilidad de materiales

Adecuado para acero al carbono, acero inoxidable, cromo-molibdeno y aleaciones dúplex utilizadas en aplicaciones industriales críticas.

Operaciones de mecanizado versátiles

Admite biseles en V, U, J, biseles compuestos, mandrinado, refrentado y chaflanado con herramientas de cambio rápido para una adaptabilidad eficiente en el sitio de trabajo.

Sujeción interna de precisión

Centrado rápido y preciso de la tubería con un sistema de mandril autocentrante de tres mordazas para un funcionamiento estable y sin vibraciones en espacios confinados.

Accionamiento neumático a prueba de explosiones

Impulsado por un motor neumático conforme a ATEX, lo que garantiza un rendimiento seguro y fiable en entornos peligrosos o explosivos.

ESPECIFICACIONES

OPCIONES DE ACCIONAMIENTO

La máquina biseladora de tuberías ID426 está disponible con dos configuraciones de accionamiento versátiles, eléctrica y neumática, diseñadas para satisfacer las diversas demandas de los entornos industriales y las condiciones del sitio de trabajo.

IDE426 – Accionamiento con motor eléctrico MT

Equipada con un potente motor eléctrico MT de 2,95 Hp (2,2 kW) que funciona a 220–240 V, 50/60 Hz, la IDE426 ofrece un par estable y un control de velocidad preciso para un corte suave y constante. Esta versión eléctrica es ideal para talleres, patios de fabricación y centrales eléctricas con suministro eléctrico fiable. Destaca en operaciones prolongadas que requieren alta precisión, repetibilidad y comodidad para el operador. Además, el accionamiento eléctrico ofrece un rendimiento silencioso y limpio con bajas exigencias de mantenimiento.

IDP426 – Accionamiento con motor neumático

Impulsada por un robusto motor neumático de 3,75 Hp (2,76 kW) que consume 2,8 m³/min a 0,6 MPa de aire comprimido, la IDP426 está diseñada específicamente para entornos peligrosos y explosivos. Su certificación ATEX la hace perfecta para el mecanizado en campo en aplicaciones de petróleo y gas, petroquímica y alta mar donde la energía eléctrica es limitada o está prohibida. El diseño ligero del accionamiento neumático y la alta velocidad de corte optimizan la eficiencia en el sitio, al tiempo que generan un calor mínimo y garantizan una mayor seguridad en zonas inflamables.

INDUSTRIAS Y APLICACIONES

Generación de energía

Ampliamente utilizada en centrales térmicas, nucleares y de ciclo combinado, la máquina biseladora neumática de tuberías ID426 ofrece una preparación precisa de la soldadura para la sustitución de tuberías, la reparación de colectores y el mantenimiento de intercambiadores de calor. Garantiza un biselado preciso en líneas de vapor de alta presión, tubos de sobrecalentador y sistemas de alimentación de agua, manteniendo la integridad de la soldadura en condiciones extremas de temperatura y presión.

Petroquímica y Refino

Diseñada para operaciones de parada y mantenimiento en refinerías de petróleo, plantas de procesamiento de gas e instalaciones de fabricación de productos químicos, esta biseladora neumática de tuberías procesa eficientemente tuberías de acero inoxidable y aleaciones exóticas. Su accionamiento neumático a prueba de explosiones la hace ideal para zonas peligrosas, clasificadas ATEX, lo que permite un biselado seguro y fiable en tuberías de proceso, bucles de reactor, líneas de antorcha y recipientes a presión.

Industria pesada y patios de fabricación

La ID426 es adecuada para la fabricación de tuberías estructurales, la fabricación de calderas y recipientes a presión y la producción de espárragos de tuberías. Su sistema de sujeción interna y su amplia capacidad de diámetro permiten operaciones eficientes en el sitio o en el taller, manejando tuberías de gran diámetro con facilidad y precisión.

Ingeniería marina y offshore

Diseñada para plataformas offshore, astilleros y proyectos de tuberías submarinas, el diseño compacto y el motor neumático garantizan un funcionamiento seguro en espacios confinados y áreas peligrosas clasificadas ATEX Zona 1 y Zona 2. Ideal para aplicaciones como torres de antorchas, sistemas de agua de lastre y preparaciones de soldadura de elevadores submarinos, la ID426 permite un biselado de soldadura fiable y de alta calidad en entornos marinos difíciles.

RANGO DE MONTAJE

OPCIONES DE CORTADORES

PREGUNTAS FRECUENTES

P1: ¿Qué materiales de tubería puede manejar la máquina biseladora neumática de tuberías ID426?

R: La ID426 está construida para mecanizar una amplia gama de materiales, incluyendo acero al carbono, acero inoxidable y aleaciones de alto rendimiento como Inconel y cromo-molibdeno. Su estructura robusta y su accionamiento neumático de alto par garantizan un corte suave y eficiente incluso en las tuberías más duras.

P2: ¿Puede la ID426 realizar múltiples operaciones de mecanizado en una sola configuración?

R: Sí. Esta máquina admite el biselado (tipos V, U, J), el refrentado, el mandrinado y el chaflanado sin necesidad de retirar o reposicionar la herramienta, gracias a las brocas de cambio rápido y a los carros de herramientas modulares, lo que permite un flujo de trabajo sin problemas.

P3: ¿Qué ventajas ofrece el corte en frío en comparación con el corte tradicional con llama o plasma?

R: El corte en frío no produce zonas afectadas por el calor (ZAC), lo que mantiene la integridad mecánica de la tubería y evita la distorsión térmica. También elimina las chispas, lo que lo hace más seguro para entornos inflamables o explosivos.

P4: ¿Es la ID426 adecuada tanto para talleres como para entornos de campo peligrosos?

R: Definitivamente. Sus opciones de montaje interno y de doble accionamiento, eléctrica para entornos interiores controlados y neumática para sitios peligrosos con clasificación ATEX, la hacen adaptable a diversas ubicaciones industriales.

P5: ¿Qué tan rápido es el proceso de configuración y alineación en la tubería?

R: El mandril expansible autocentrante de tres mordazas permite que la ID426 se monte y se alinee con precisión en menos de 5 minutos, lo que reduce el tiempo de inactividad y mejora la eficiencia en el sitio de trabajo, incluso en espacios reducidos o elevados.
