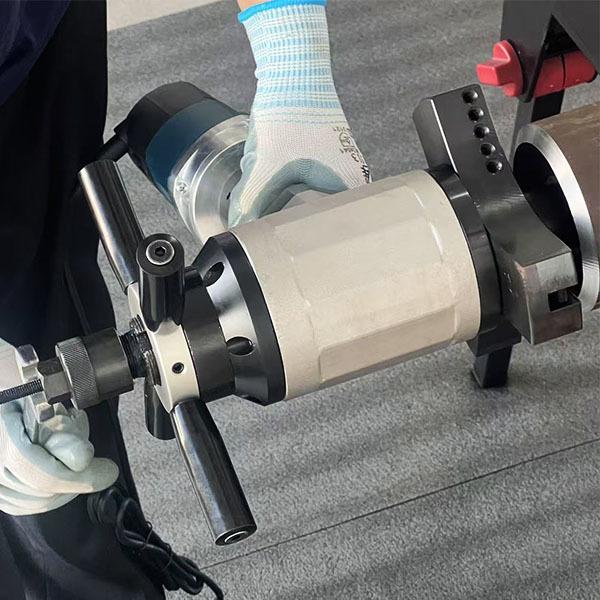

ID159 Máquina Portátil Neumática para Biselado de Tuberías para Corte en Frío y Preparación de Soldadura In Situ

DESCRIPCIÓN DEL PRODUCTO

La Máquina Neumática para Biselado de Tuberías ID159 es una herramienta compacta y de alto rendimiento montada internamente, diseñada para una preparación de soldadura precisa y eficiente en tuberías que van desde 2.36" a 6.26" (Φ60–159 mm). Utilizando tecnología avanzada de corte en frío, elimina las zonas afectadas por el calor para garantizar una integridad de soldadura superior sin distorsión.

Construida para la versatilidad, la ID159 admite una amplia gama de operaciones de mecanizado, incluyendo biselado, refrentado, mandrinado y chaflanado. Ofrece múltiples opciones de accionamiento—motor neumático, motor eléctrico MT y motor eléctrico Bosch—adaptándose perfectamente a diversas condiciones in situ. Compatible con tuberías de acero al carbono, acero inoxidable y aleaciones, esta máquina es ideal para industrias como la generación de energía, el procesamiento químico, la construcción naval, el petróleo y el gas, y el mantenimiento de tuberías.

CARACTERÍSTICAS PRINCIPALES

Tecnología Avanzada de Corte en Frío

Utiliza un proceso de corte en frío que elimina la generación de calor durante el biselado, previniendo las zonas afectadas por el calor (ZAC) y preservando la integridad metalúrgica del material base. Esto asegura juntas de soldadura fuertes y sin distorsiones y reduce el riesgo de defectos de soldadura.

Amplia Gama de Ángulos de Bisel

Equipada para realizar biselados precisos con ángulos ajustables de 0° a 45°, adaptándose a varios diseños de juntas de soldadura, incluyendo biseles en V, U, J y compuestos. También se dispone de herramientas personalizadas para satisfacer los requisitos únicos del proyecto.

Sistema de Sujeción Interna de Autocentrado Robusto

Cuenta con una abrazadera interna fiable de tres mordazas que centra la máquina de forma segura dentro de la tubería. Esto garantiza un posicionamiento estable, reduce la vibración y asegura una precisión de mecanizado constante, incluso en entornos desafiantes o confinados.

Mecanizado Multifunción Versátil

Admite una variedad de tareas de preparación de tuberías, incluyendo biselado, refrentado, mandrinado y chaflanado. Las herramientas de corte intercambiables permiten cambios rápidos, lo que permite transiciones eficientes entre diferentes operaciones de mecanizado.

Múltiples Opciones de Accionamiento para un Despliegue Flexible

Ofrece accionamiento por motor neumático para un funcionamiento sin chispas en entornos peligrosos o explosivos, así como accionamientos por motor eléctrico MT y Bosch para sitios con suministro eléctrico estable. Esta versatilidad permite un uso seguro y eficiente en diversos entornos industriales.

ESPECIFICACIONES

OPCIONES DE ACCIONAMIENTO

La Máquina para Biselado de Tuberías ID159 ofrece configuraciones de accionamiento versátiles para adaptarse a diversos entornos de trabajo industrial. Ya sea que su prioridad sea la energía eléctrica confiable o el funcionamiento seguro y sin chispas en zonas peligrosas, la ID159 ofrece un rendimiento y una seguridad óptimos.

IDE159 – Accionamiento por Motor Eléctrico MT

Equipada con un motor eléctrico MT de alta eficiencia de 1.6 kW (2.15 Hp), que funciona a 220–240 V, 50/60 Hz. Esta configuración proporciona un par estable y un control de velocidad preciso, ideal para instalaciones con suministro de energía confiable y requisitos de precisión exigentes.

IDB159 – Accionamiento por Motor Eléctrico Bosch

Impulsada por un robusto motor eléctrico Bosch de 1.0 kW (1.34 Hp), también clasificado para 220–240 V, 50/60 Hz. Conocido por su durabilidad y longevidad, este motor es perfecto para entornos de taller y operaciones de mantenimiento que requieren herramientas confiables.

IDP159 – Accionamiento por Motor Neumático

Impulsada por un motor de aire comprimido de 1.0 kW (1.34 Hp), que consume 1.3 m³/min de aire a 0.6 MPa. El accionamiento neumático garantiza un funcionamiento sin chispas y a prueba de explosiones, lo que lo convierte en la opción más segura para ubicaciones peligrosas, como refinerías de petróleo, plantas químicas o sitios remotos donde la energía eléctrica es limitada o restringida.

INDUSTRIAS Y APLICACIONES

Generación de Energía

La Máquina Neumática para Biselado de Tuberías IDP159 se utiliza ampliamente para la preparación precisa de soldaduras in situ en plantas de energía térmica, nuclear e hidroeléctrica. Su corte en frío y su accionamiento neumático sin chispas garantizan un funcionamiento seguro en entornos donde prevalecen las altas temperaturas y las estrictas normas de seguridad, como tuberías de turbinas, tubos de calderas y líneas de vapor.

Petróleo y Gas

Diseñada para sobresalir tanto en plataformas marinas como en el mantenimiento de tuberías terrestres, la IDP159 neumática permite el biselado seguro en zonas explosivas o peligrosas. Su tecnología de corte en frío evita chispas y la generación de calor, lo que la hace ideal para áreas de alto riesgo, incluidas refinerías, estaciones de compresores y sistemas de tuberías submarinas.

Petroquímica y Procesamiento Químico

El accionamiento neumático, no eléctrico, ofrece una solución confiable para trabajar con tuberías de aleación resistentes a la corrosión (CRA) y manipular productos químicos agresivos. Su funcionamiento sin chispas y el proceso de corte en frío minimizan el riesgo en entornos que requieren una estricta adhesión a las regulaciones de seguridad, como plantas químicas e instalaciones de procesamiento.

Construcción Naval e Ingeniería Marina

Compacta y portátil, la IDP159 es perfecta para la preparación de soldaduras en entornos marinos confinados, como sistemas de agua de lastre, salas de máquinas y tuberías en barcos y embarcaciones en alta mar. Su motor neumático garantiza un uso seguro en atmósferas potencialmente explosivas, al tiempo que proporciona biseles precisos y sin rebabas.

Mantenimiento de Calderas e Intercambiadores de Calor

Con su sistema de sujeción interno y opciones de montaje flexibles, la IDP159 accede y mecaniza eficientemente los diámetros internos de los tubos de calderas, intercambiadores de calor y condensadores. El accionamiento neumático permite un funcionamiento seguro y sin chispas, fundamental para el mantenimiento de equipos bajo estrictos protocolos de seguridad en plantas de energía e instalaciones industriales.

RANGO DE MONTAJE

OPCIONES DE CUCHILLAS

PREGUNTAS FRECUENTES

P1: ¿Puede la Máquina Neumática para Biselado de Tuberías IDP159 manejar tuberías de pared gruesa o aleaciones exóticas?

R: Sí, la IDP159 es capaz de mecanizar tuberías con espesores de pared de hasta 20 mm. Admite una amplia gama de materiales, incluyendo acero al carbono, acero inoxidable y varios aceros de aleación. Además, se pueden proporcionar cuchillas diseñadas a medida para materiales especializados o exóticos para garantizar un rendimiento de corte óptimo.

P2: ¿Cómo asegura el sistema de sujeción interno la concentricidad y la estabilidad de la tubería durante la operación?

R: La IDP159 utiliza un mandril expansible con almohadillas de sujeción intercambiables que sujetan de forma segura el interior de la tubería. Este diseño garantiza un centrado preciso y minimiza la vibración, lo que permite cortes suaves y precisos, esenciales para la preparación de soldaduras de alta calidad.

P3: ¿Qué ángulos de bisel puede acomodar la IDP159? ¿Son posibles los biseles compuestos?

R: Las herramientas estándar admiten ángulos de bisel que van desde 0° a 45° para biseles de un solo ángulo. Para los biseles compuestos, la máquina se puede configurar con soportes de herramientas dobles o configuraciones de herramientas personalizadas para cumplir con los requisitos complejos de las juntas de soldadura.

P4: ¿Cómo debo decidir entre las opciones de accionamiento neumático y eléctrico?

R: La selección depende de su entorno de trabajo y la disponibilidad de energía. El accionamiento neumático es ideal para ubicaciones peligrosas, explosivas o húmedas donde los equipos eléctricos plantean riesgos. Los accionamientos eléctricos son preferibles en instalaciones con una infraestructura eléctrica estable y segura y cuando se requiere un rendimiento continuo de alta precisión.

P5: ¿Qué componentes y accesorios se incluyen con el paquete estándar IDP159?

R: El paquete estándar incluye el cuerpo de la máquina para biselado de tuberías, el motor de accionamiento seleccionado (neumático, eléctrico MT o eléctrico Bosch), un kit de herramientas completo, un manual de usuario detallado y un estuche de transporte duradero diseñado para un envío y almacenamiento seguros.
