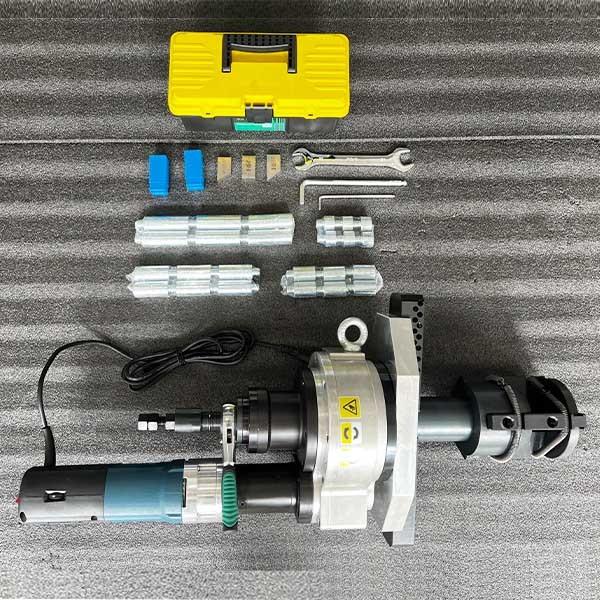

Máquina biseladora de tuberías de alta resistencia ID352 para corte en frío y preparación de soldadura de 14 pulgadas

DESCRIPCIÓN DEL PRODUCTO

La máquina biseladora de tuberías ID352 es una herramienta de corte en frío montada internamente, robusta y diseñada para la preparación precisa de extremos de soldadura en tuberías y tubos con diámetros que van desde 5.71" hasta 14.02" (Φ145 mm–356 mm). Diseñada para entornos industriales de alta demanda, como la generación de energía, plantas petroquímicas, construcción de oleoductos y construcción naval, la ID352 ofrece un rendimiento de biselado eficiente, preciso y repetible en una amplia gama de materiales.

Equipada con herramientas intercambiables y sistemas de accionamiento modulares, la ID352 es capaz de realizar biselado (V, U), refrentado, mandrinado y chaflanado, lo que permite satisfacer diversos requisitos de preparación de soldadura con un tiempo de configuración mínimo. Su proceso de corte en frío elimina las zonas afectadas por el calor (ZAC), protegiendo la integridad del metal base y garantizando una calidad de soldadura excepcional.

La máquina se puede configurar con un motor eléctrico MT o un motor neumático a prueba de explosiones, lo que la hace adaptable tanto a entornos interiores controlados como a condiciones de campo peligrosas. Un mandril expansible autocentrante de tres mordazas garantiza una sujeción interna estable, incluso en espacios de trabajo estrechos o verticales.

CARACTERÍSTICAS PRINCIPALES

Rendimiento de corte en frío de alta resistencia

Ofrece un mecanizado 100% en frío para eliminar la distorsión térmica y mantener la integridad metalúrgica durante la preparación del extremo de la soldadura.

Amplia compatibilidad con tuberías

Cubre un amplio rango de diámetros de 145 mm a 356 mm (5.71"–14.02"), lo que la hace ideal para sistemas de tuberías de gran diámetro en industrias críticas.

Sistema de herramientas multifunción

Realiza biseles en V y U, mandrinados, refrentados y chaflanes de bordes con portaherramientas e insertos intercambiables.

Instalación rápida y segura

El mandril expansible de tres mordazas centra y bloquea la máquina internamente con precisión y velocidad, incluso en posiciones elevadas o de acceso restringido.

Versatilidad de materiales

Mecaniza eficazmente acero al carbono, acero inoxidable y aleaciones de alta resistencia comúnmente utilizadas en sistemas de tuberías industriales.

ESPECIFICACIONES

OPCIONES DE ACCIONAMIENTO

La máquina biseladora de tuberías ID352 se ofrece en dos configuraciones de accionamiento distintas, eléctrica y neumática, diseñadas para adaptarse a diversas necesidades operativas, condiciones del sitio y preferencias del usuario en varias industrias.

IDE352 – Accionamiento con motor eléctrico MT

Impulsada por un motor eléctrico MT confiable (2.15 Hp / 1.6 kW), esta configuración garantiza un par constante y un control preciso de la velocidad. Ideal para operaciones en planta donde hay electricidad estable disponible, ofrece un excelente rendimiento para un uso prolongado.

IDP352 – Accionamiento con motor neumático

Impulsada por un potente motor neumático de 3.75 Hp (2.76 kW), que consume 2.8 m³/min @ 0.6 MPa. Con un diseño a prueba de explosiones y de bajo mantenimiento, esta versión es óptima para zonas peligrosas con clasificación ATEX, plataformas en alta mar y entornos donde la energía eléctrica es limitada o está prohibida.

INDUSTRIAS Y APLICACIONES

Generación de energía

La máquina biseladora de tuberías desempeña un papel fundamental en las centrales térmicas, nucleares y de ciclo combinado. Garantiza la preparación precisa de los extremos de soldadura para tuberías de vapor de alta presión, sistemas de alimentación de agua y tubos de intercambiadores de calor. Al eliminar las zonas afectadas por el calor (ZAC), la máquina garantiza una calidad de soldadura constante, lo cual es esencial para la seguridad y el rendimiento de la planta en entornos sometidos a ciclos extremos de temperatura y presión.

Petróleo y gas

Ideal para plataformas de perforación en alta mar, construcción de oleoductos en la fase intermedia y operaciones de refinería en la fase final, esta solución de biselado de tuberías permite una preparación de soldadura segura y eficiente para tuberías de acero de alta resistencia, recipientes a presión y sistemas de control de flujo. Su capacidad de corte en frío la hace adecuada para atmósferas explosivas o inflamables, incluidos entornos terrestres y marinos.

Procesamiento petroquímico y químico

Garantiza juntas de soldadura limpias y precisas para tuberías de medios corrosivos hechas de acero inoxidable o aleaciones.

Diseñada para procesar tuberías que transportan medios agresivos o corrosivos, la máquina ofrece una preparación de soldadura precisa en tuberías de acero inoxidable, dúplex y aleaciones de níquel. Se utiliza con frecuencia en sistemas de manipulación de ácidos, plantas de separación de gases e instalaciones de procesamiento de polímeros donde se requieren estrictos estándares de soldadura y resistencia a la corrosión.

Construcción naval y alta mar

Perfectamente adecuada para la fabricación de tuberías marinas, sistemas de agua de lastre y plataformas modulares en alta mar, esta máquina biseladora de tuberías compacta sobresale en salas de máquinas, cubiertas y módulos estructurales confinados. Su portabilidad y la opción neumática a prueba de explosiones la hacen ideal para operaciones a bordo y basadas en plataformas.

RANGO DE MONTAJE

OPCIONES DE CORTADORES

PREGUNTAS FRECUENTES

P1: ¿Qué hace que la ID352 sea adecuada para el trabajo de campo?

R: Su cuerpo compacto, el mandril de sujeción interno y el accionamiento neumático opcional la hacen ideal para aplicaciones in situ donde el espacio y el acceso a la energía pueden ser limitados.

P2: ¿Puede esta máquina manejar acero inoxidable y aleaciones dúplex?

R: Sí, la ID352 está diseñada para materiales de alta resistencia, incluidos aceros inoxidables, dúplex y cromo-molibdeno, utilizando insertos apropiados.

P3: ¿Es la máquina compatible con las zonas ATEX?

R: La versión neumática IDP352 es adecuada para entornos con clasificación ATEX donde se requiere equipo a prueba de explosiones.

P4: ¿Puedo personalizar los ángulos de bisel o los perfiles de corte?

R: Absolutamente. La ID352 admite la personalización de los insertos de la herramienta para ángulos de bisel de 0° a 45°, incluidos biseles compuestos o chaflanes especiales.

P5: ¿Qué tan fácil es mantener la ID352 en el campo?

R: La ID352 está diseñada con componentes modulares y un mínimo de piezas móviles, lo que permite un desmontaje rápido, una limpieza fácil y una sustitución sencilla de las piezas de desgaste, incluso en entornos de campo remotos o desafiantes.

TABLA DE SELECCIÓN DE BISELES DE TUBERÍAS
