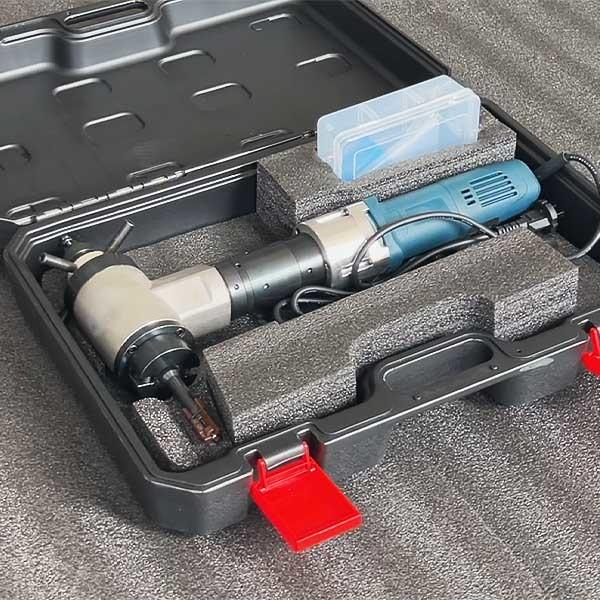

IDP30 Máquina neumática de doblar tuberías herramienta de corte en frío montada internamente para la preparación de soldadura de perforación pequeña

Descripción del producto

La máquina de doblar tuberías neumáticas ID30 es una solución de corte en frío compacta y montada internamente diseñada para la preparación de soldadura de perforación pequeña de precisión.ofrece una conformación en forma de bisel sin burr, de cara y de contrarreloj sin crear una zona afectada por el calor, garantizando el cumplimiento de los más altos estándares de soldadura.

Diseñado tanto para talleres de fabricación como para el mecanizado de campo en el sitio, el ID30 cuenta con un sistema de mandril autocentrado, construcción ligera y configuraciones de accionamiento opcionales,lo que lo hace ideal para la generación de energía, plantas petroquímicas, y el procesamiento de tubos de calderas donde la precisión y la portabilidad son esenciales.

Características clave

Tecnología de corte en frío

El proceso avanzado de corte en frío elimina las zonas afectadas por el calor, garantizando una geometría precisa de los bordes y manteniendo la integridad del material base para las soldaduras que cumplen con el código.

La versatilidad material

Capaz de procesar acero al carbono, acero inoxidable y tuberías de alta aleación, por lo que es adecuado para diversas aplicaciones industriales, desde la reparación de tubos de caldera hasta el mantenimiento de tuberías petroquímicas.

Mecanizado multifunción

Realiza conformación en biseles, cara, contraborrado y preparación en J con precisión.

Ligero y portátil

Con un peso de solo 7,9 kg, el cuerpo compacto y el sistema de sujeción autocentrado permiten una rápida instalación en espacios confinados, plataformas de trabajo elevadas o áreas de acceso restringido.

Opciones de unidades múltiples

Disponible en configuraciones de accionamiento eléctrico, eléctrico y neumático de Bosch para satisfacer diversas condiciones del sitio de trabajo, incluidos entornos peligrosos o no eléctricos.

Las especificaciones

Opciones de conducción

La máquina de doblar tuberías ID30 se ofrece con tres configuraciones distintas de sistemas de accionamiento, lo que proporciona flexibilidad para satisfacer diversas condiciones del sitio de trabajo, disponibilidad de energía y requisitos de seguridad.Cada tipo de accionamiento está diseñado para una fiabilidad, un rendimiento eficiente tanto en el mecanizado de campo como en las operaciones de taller.

IDE30 MT Motor eléctrico con accionamiento

Impulsado por un motor eléctrico MT de grado industrial de 1,21 CV / 0,9 kW, esta configuración está diseñada para una operación estable y de larga duración en entornos controlados como talleres de fabricación.Funcionamiento a 220 ̊240 V a 50/60 HzEl control preciso del par lo hace ideal para tareas repetitivas de preparación de bordes de alta precisión.

IDB30 Bosch Motor de Acción Eléctrica

Equipada con un motor Bosch de 1,34 CV / 1,0 kW, esta versión combina durabilidad con estabilidad mecánica para un uso industrial exigente.Se ejecuta a 48 rpm ◄ optimizado para el beveling de trabajo pesado y el funcionamiento continuoSu construcción robusta garantiza un rendimiento constante en ambientes de producción de gran volumen o de procesamiento de materiales difíciles.

El motor de conducción neumático IDP30

Con un motor de aire de 1,34 CV / 1,0 kW, la versión neumática está diseñada específicamente para lugares donde la energía eléctrica no está disponible o es peligrosa, como plataformas marinas,instalaciones petroquímicasEsta máquina neumática de doblar tuberías, que funciona a 1,3 m3/min @ 0,6 Mpa con una velocidad de 66 rpm, ofrece una excelente portabilidad, una rápida instalación y una gran capacidad de movimiento.y rendimiento seguro en entornos de alto riesgoSu diseño compacto y ligero lo convierte en una opción preferida para el mantenimiento de tuberías en el sitio y las operaciones de mecanizado de campo.

Industria y aplicaciones

Industria de generación de energía

En las centrales térmicas, nucleares, eólicas e hidroeléctricas, la máquina de doblaje de tuberías neumáticas proporciona una preparación precisa del extremo de la soldadura para tuberías críticas de alta temperatura y alta presión.Es portátil.El sistema de propulsión a prueba de explosiones es ideal para la revisión de turbinas, la fabricación de intercambiadores de calor y las actualizaciones del sistema durante las interrupciones planificadas, garantizando un tiempo de inactividad mínimo y la máxima integridad de las articulaciones.

Industria del petróleo y el gas

Diseñada para las exigentes condiciones de las operaciones de petróleo y gas tanto en tierra como en alta mar, esta máquina sobresale en refinerías, plataformas en alta mar y proyectos de tuberías submarinas.El accionamiento neumático es compatible con ATEX y seguro para zonas explosivas, que permite el corte en frío de acero al carbono, acero inoxidable y aleaciones exóticas en condiciones ambientales adversas.

Instalaciones químicas y petroquímicas

Perfecto para sistemas de tuberías de proceso que transportan productos químicos corrosivos, disolventes o fluidos de alta temperatura.la máquina de biselado neumático de tuberías garantiza biselados libres de burros y superficies limpias sin zonas afectadas por el calorEsto preserva la integridad del material y evita cambios microstruturales que podrían comprometer la seguridad y la longevidad.

Construcción de tuberías y mantenimiento en campo

Ideal para instalaciones remotas y reparaciones de emergencia de tuberías, esta máquina portátil ofrece una conformación en forma de bisela sin chispas y de corte en frío, crítica en entornos sensibles al fuego.Su puesta en marcha rápida y su rendimiento fiable ayudan a mantener los horarios de producción, garantizando al, juntas a prueba de fugas en el sitio.

VALOR de las pruebas

Opciones de la herramienta

Preguntas frecuentes

P1: ¿Qué tamaños de tubería y materiales puede manejar la máquina de doblaje neumático de tuberías?

R: La máquina de biselado de tuberías neumáticas está diseñada para tuberías de diámetro pequeño a grande hechas de acero al carbono, acero inoxidable y materiales de alta aleación.conformación en forma de bisela sin burro para una amplia gama de aplicaciones industriales.

P2: ¿Es segura la máquina neumática de doblar tuberías para su uso en entornos peligrosos o explosivos?

R: Sí. Su tecnología de corte en frío no genera chispas ni calor, eliminando la necesidad de permisos de trabajo en caliente.lo que lo hace ideal para zonas explosivas como plataformas offshore y plantas petroquímicas.

P3: ¿Qué otras opciones de accionamiento están disponibles además de las neumáticas?

R: Si bien se prefiere el accionamiento neumático para zonas peligrosas, también están disponibles versiones de accionamiento eléctrico e hidráulico para adaptarse a las diferentes condiciones del sitio y la disponibilidad de energía.

P4: ¿Puede la máquina neumática de convelación de tuberías producir diferentes perfiles convelados?

A: Sí. Soporta biseles estándar, biseles compuestos, preparaciones en J y operaciones de cara, con cambios rápidos de herramientas para adaptarse a los diferentes requisitos de soldadura.

P5: ¿Cómo puedo mantener una máquina de biselado de tuberías neumáticas para un rendimiento óptimo?

R: Limpiar regularmente la máquina, lubricar los componentes móviles e inspeccionar las herramientas de corte para detectar el desgaste.aire comprimido seco para evitar la corrosión interna y garantizar un funcionamiento sin problemas.
