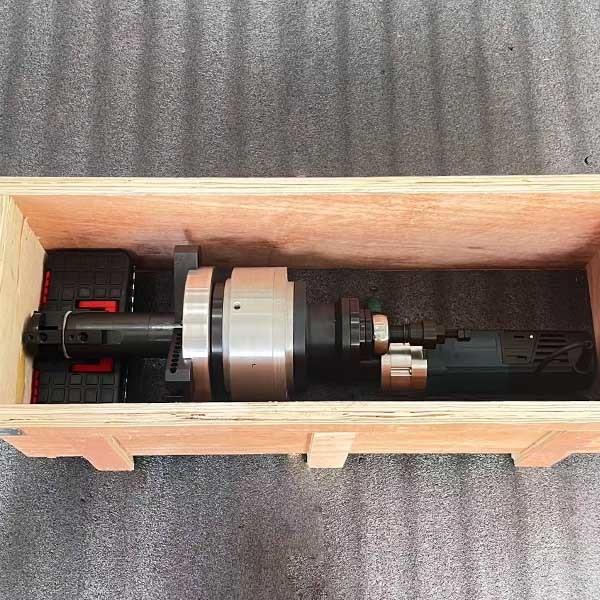

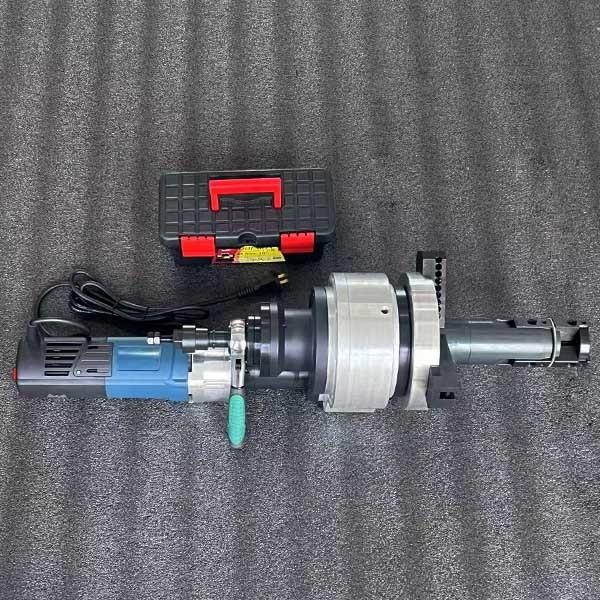

Máquina neumática para el corte de tuberías con bisela ID219 Herramienta portátil de corte en frío montada en el ID

Descripción del producto

La máquina de doblaje de tuberías neumáticas ID219 es una herramienta de doblaje de alto rendimiento montada internamente diseñada para la preparación rápida, precisa y en frío de extremos de soldadura de acero inoxidable, acero carbono,y tuberías de aleación duraDiseñado para condiciones de campo difíciles en industrias como generación de energía, procesamiento petroquímico, petróleo y gas y construcción de tuberías.elimina las zonas afectadas por el calor (HAZ) para garantizar la integridad de la soldadura y evitar la distorsión del material.

Su diseño robusto pero portátil admite múltiples operaciones de mecanizado, incluido el biselado, el revestimiento, el contralborado,y preparación de bóvedas compuestas, lo que la hace ideal para aplicaciones exigentes en el lugar de trabajo y en talleresEl sistema de herramientas ajustable, el mandril autocentrado y las múltiples opciones de accionamiento (incluida la neumática) proporcionan la máxima flexibilidad, precisión y seguridad para los operadores.

Características clave

Tecnología de corte en frío

El proceso de mecanizado sin chispas y sin calor elimina la distorsión térmica, mantiene las propiedades metalúrgicas y garantiza una calidad de soldadura constante.

Compatibilidad de los materiales en general

Maneja eficientemente el acero al carbono, el acero inoxidable, las aleaciones de acero y los materiales de alta dureza sin comprometer la vida útil o la precisión de la herramienta.

Mecanizado multifunción

Capaz de V-prep, J-prep, U-prep, biseles compuestos, contraborrado y revestimiento que cubre todas las necesidades comunes de preparación de soldadura.

Mandril montado con ID autocentrado

El diseño de mandril de expansión de tres mandíbulas garantiza una configuración rápida, una concentricidad perfecta y una sujeción sin vibraciones dentro de la tubería.

Ángulos del bisel personalizables

Los portaherramientas admiten ángulos cónicos de 0° a 45°, con ángulos personalizados disponibles para adaptarse a códigos de soldadura específicos y requisitos del proyecto.

Opción de accionamiento neumático para entornos peligrosos

El motor neumático a prueba de explosión garantiza un funcionamiento seguro en condiciones inflamables o volátiles en las que los accionamientos eléctricos no son adecuados.

Las especificaciones

Opciones de conducción

La máquina de doblar tuberías ID219 está disponible con dos configuraciones de potencia robustas, lo que garantiza la adaptabilidad a diversos entornos industriales y necesidades operativas:

IDE219 MT Motor eléctrico con accionamiento

Equipado con un motor eléctrico MT de grado industrial de 1,6 kW (2,15 CV), que funciona a 220 ‰ 240 V, 50/60 Hz. Esta configuración proporciona un par estable, una acción de corte suave,y control preciso, lo que la convierte en la opción ideal para instalaciones con un suministro eléctrico fiable.Perfecto para plantas de generación de energía, talleres de fabricación y tareas de preparación de soldadura de alta precisión.

IDP219 Motor neumático de accionamiento

Alimentado por un motor de aire comprimido de 1,0 kW (1,34 CV) con un consumo de aire de 1,3 m3/min a 0,6 MPa. Diseñado para un funcionamiento a prueba de explosiones y sin chispas,Este motor neumático ligero es ideal para vehículos peligrosos.Una solución fiable para refinerías de petróleo, plantas químicas, plataformas offshore y mantenimiento en campo.

Industria y aplicaciones

Generación de energía

Confiable en las plantas de energía renovable, nuclear y de combustibles fósiles, el ID219 proporciona una preparación de soldadura precisa y en frío durante cierres programados, mantenimiento e instalaciones nuevas.Es especialmente eficaz para líneas de vapor de alta presión, tubos de intercambiadores de calor y tuberías de pared de agua donde eliminar las zonas afectadas por el calor (HAZ) es fundamental para mantener la integridad del sistema.

Petroquímica y refinación

Diseñada para plantas químicas, refinerías de petróleo e instalaciones de procesamiento de gas, esta máquina sobresale en el mecanizado de acero inoxidable, acero al carbono y tuberías de alta aleación utilizadas en corrosivo,de alta temperaturaEl accionamiento neumático garantiza un funcionamiento libre de chispas, lo que lo hace seguro para áreas con clasificación ATEX y peligrosas.

Construcción y mantenimiento de tuberías

Ya sea para líneas de transmisión en tierra, elevadores en alta mar o tuberías de proceso, el ID219 ofrece un corte en frío confiable y conformación en condiciones de campo difíciles.Su robusta construcción y su sistema de sujeción interna permiten tanto la fabricación en el taller como las reparaciones en el campo, incluso en entornos remotos o extremos.

Construcción naval y ingeniería marina

Es esencial para los sistemas de tuberías de los astilleros y plataformas marinas, el ID219 encaja perfectamente en espacios estrechos, verticales o aéreos.y circuitos de alta presión, garantiza una geometría convexa precisa y acabados de superficie limpios, cumpliendo con los estrictos estándares de soldadura marina.

VALOR de las pruebas

Opciones de la herramienta

Preguntas frecuentes

P1: ¿Qué tamaños de tubería puede manejar la máquina de remachado neumático de tuberías ID219?

R: La máquina de doblar tuberías neumáticas ID219 tiene diámetros internos de tuberías de 2,56" a 8,46" (65 ′′ 215 mm) y puede doblar tuberías de hasta 8,62" (219 mm) de diámetro exterior.Este amplio rango de capacidad lo hace adecuado para diversas aplicaciones de tuberías industriales en múltiples sectores.

P2: ¿Qué materiales son compatibles con la máquina de doblar tuberías neumáticas ID219?

R: Diseñado para uso pesado, este biselador de tuberías neumático maquina eficientemente acero al carbono, acero inoxidable, acero aleado y otros materiales de alta resistencia.,las plantas petroquímicas, la construcción de tuberías y la ingeniería naval.

P3: ¿Puede la máquina de biselado de tuberías neumáticas ID219 realizar diferentes tipos de biselado y preparaciones de soldadura?

R: Sí. Soporta V-prep, U-prep, J-prep, así como la cara, contraborramiento y chanfrado. Con ángulos de abejada ajustables de 0 ° a 45 °,puede ser personalizado para cumplir con las normas internacionales de soldadura y los requisitos específicos del proyecto.

P4: ¿Cómo puedo elegir entre los modelos eléctricos y neumáticos de la máquina de doblar tuberías ID219?

A: Seleccione el modelo eléctrico (IDE219) para su uso continuo en talleres o plantas donde haya una potencia estable.o sitios de trabajo remotos, como refinerías de petróleo o plataformas en alta mar.

P5: ¿Es la máquina de doblar tuberías neumáticas ID219 adecuada para espacios de trabajo cerrados o aéreos?

R: Sí. Su diseño compacto y ligero y su sistema de sujeción de tres mandíbulas autocentrada permiten una rápida instalación y un mecanizado preciso, incluso en instalaciones de tuberías estrechas, verticales o aéreas.
