Máquina cortadora de tubos de marco dividido OD377 para corte y biselado en frío industrial

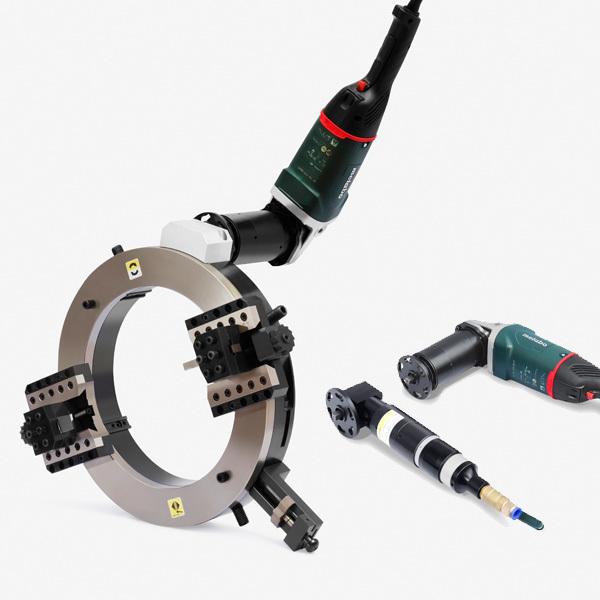

Máquina cortadora de tubos de marco dividido OD-377

La máquina cortadora de tubos de marco dividido OD-377 es adecuada para tuberías que van desde 250 mm hasta 377 mm. Diseñada para corte en frío, garantiza alta precisión y seguridad durante el mecanizado in situ. Su estructura de marco dividido permite una sujeción rápida en tuberías en servicio, minimizando el tiempo de inactividad durante el mantenimiento. La OD-377 se aplica ampliamente en la transmisión de petróleo y gas, plataformas marinas, instalaciones químicas e industrias de construcción naval. Equipada con correderas de herramientas ajustables, realiza tareas de corte, biselado y refrentado con precisión constante. Su diseño robusto, combinado con opciones eficientes de accionamiento, garantiza un rendimiento duradero tanto en talleres de fabricación como en entornos remotos.

ESPECIFICACIONES

CARACTERÍSTICAS CLAVE

Tecnología de corte en frío

La máquina cortadora de tubos de marco dividido OD377 adopta el corte en frío para eliminar riesgos térmicos como la distorsión por calor, la oxidación y la tensión del material. Produce extremos limpios listos para soldar para aplicaciones exigentes.

Ventaja del marco dividido

La estructura de la abrazadera se abre en dos mitades para facilitar el montaje alrededor de las tuberías. Los operadores pueden colocar y asegurar rápidamente la unidad sin desmontar la línea, lo que ahorra tiempo en el mantenimiento en campo.

Opciones de cuerpo de acero y aluminio

La OD377 ofrece un cuerpo de acero para mayor resistencia en cortes de servicio extremo y un cuerpo de aluminio para un manejo ligero. Ambos diseños garantizan fiabilidad y durabilidad en diferentes condiciones del sitio.

Accesorios y accionamientos flexibles

Con accesorios disponibles para refrentado, biselado y mecanizado compuesto, la OD377 se adapta a diversas tareas. Admite fuentes de energía neumáticas, hidráulicas y eléctricas para mayor flexibilidad in situ.

OPCIONES DE ENERGÍA

Motor eléctrico, motor neumático y motor hidráulico

ODM (Eléctrico):

Motor eléctrico Metabo

Modelo:W24-230MVT

Potencia del motor:2.4 Kw (3.22 Hp) / 10 A

Fuente de alimentación:220-240 V, 50/60 Hz

Fabricado en Alemania

Adecuado para más del 80% de las aplicaciones. Requiere una fuente de alimentación de 220 V-50 Hz y es conveniente para su uso in situ.

ODP (Neumático):

Motor neumático

Potencia del motor:2.76 Kw (3.75 Hp)

Consumo de aire:2.8 m³/min @ 0.6 Mpa

Adecuado para sitios con requisitos a prueba de explosiones. Sin embargo, el rendimiento puede verse afectado si el suministro de aire está lejos del sitio o si la presión del aire es baja.

ODH (Hidráulico):

Motor hidráulico

BMR-100 (ODH168-ODH457)

BMR-125 (ODH508-ODH830)

BMR-160 (ODH914-ODH1230)

Unidad de potencia hidráulica

Modelo: HPU-10E

Potencia del motor: 7.5 Kw (10 Hp)

Fuente de alimentación: 3 Ph, 380-440 V+N, 50/60 Hz

Caudal máximo: 32 L/min

Presión: 12.5 Mpa

Recomendado para el modelo OD830 y superiores para garantizar una mayor potencia. Tenga en cuenta, sin embargo, que las estaciones hidráulicas son costosas e inconvenientes de transportar.

CORREDERA DE HERRAMIENTAS

Kit de corredera de herramienta estándar de 3"

(Corredera de herramienta de corte y corredera de herramienta de biselado)

Corredera de herramienta estándar para el modelo OD168-OD762.

Con brocas de herramienta de biselado estándar de 12×20 mm, logre cortar / biselar hasta 30 mm de espesor de pared en una sola pasada.

Viaje máximo: 75 mm.

Corredera de herramienta de corte de 3", Parte No. ODSCT-3001A

Corredera de herramienta de biselado de 3", Parte No. ODSBT-3002A

Kit de corredera de herramienta estándar de 4"

(Corredera de herramienta de corte y corredera de herramienta de biselado)

Corredera de herramienta estándar para el modelo OD830-OD1230.

Con brocas de herramienta de biselado estándar de 12×20 mm, logre cortar / biselar hasta 30 mm de espesor de pared en una sola pasada.

Viaje máximo: 100 mm.

Corredera de herramienta de corte de 4", Parte No. ODSCT-3003A

Corredera de herramienta de biselado de 4", Parte No. ODSBT-3004A

Corredera de herramienta para pared gruesa de 3"

Corredera de herramienta para pared gruesa para el modelo OD168-OD762.

Instale brocas de herramienta de 25 mm de ancho que puedan cortar / biselar tubos de cualquier espesor de pared.

Viaje máximo: 75 mm.

Corredera de herramienta de corte para pared gruesa de 3" (Corredera de herramienta de biselado para pared gruesa), Parte No. ODHT-3005A

Corredera de herramienta para pared gruesa de 4"

Corredera de herramienta para pared gruesa para el modelo OD830-OD1230.

Instale brocas de herramienta de 25 mm de ancho que puedan cortar / biselar tubos de cualquier espesor de pared.

Viaje máximo: 100 mm.

Corredera de herramienta de corte para pared gruesa de 4" (Corredera de herramienta de biselado para pared gruesa), Parte No. ODHT-3006A

Corredera de herramienta de seguimiento

Corredera de seguimiento O.D.: puede ser la solución para todos los tubos y tuberías deformados. Las correderas de herramienta de seguimiento cuentan con un resorte duradero y un módulo de seguimiento que sigue los contornos de una tubería deformada o no perfectamente redonda. Instale brocas de herramienta de 25×25 mm.

Viaje máximo: 55 mm.

Corredera de herramienta de seguimiento, Parte No. ODST-3007A

Corredera de herramienta de escariado

Diseñada para el escariado de precisión del diámetro interior de tubos y tuberías. La corredera de herramienta de escariado se puede conectar directamente a la corredera de herramienta estándar en todas las máquinas OD. Instale brocas de herramienta de 08×30 mm.

Viaje máximo: 70 mm.

Corredera de herramienta de escariado, Parte No. ODCBT-3008A

Corredera de herramienta de escariado giratoria, Parte No. ODCBT-3009A

MÁQUINA CORTADORA DE TUBOS DE MARCO DIVIDIDOTABLA DE SELECCIÓN

TIPOS DE SOLDADURAS DE RANURA

Una máquina de biselado portátil puede equiparse con diferentes correderas de herramientas y brocas de herramientas para procesar ranuras en V, ranuras en J y ranuras compuestas, así como realizar operaciones de biselado interno y perforación.

APLICACIONES DE LA MÁQUINA CORTADORA DE TUBOS DE MARCO DIVIDIDO IN SITU

Aplicaciones de la máquina cortadora de tubos de marco dividido OD377

Capaz de manejar tuberías de 200 mm a 377 mm, la OD377 es ideal para aplicaciones exigentes en refinerías, plataformas marinas y entornos industriales pesados. Realiza biselado y corte en frío precisos sin comprometer las propiedades del material, lo que la hace indispensable para aleaciones resistentes a la corrosión y tuberías de proceso críticas. En las centrales eléctricas, la máquina se utiliza para el mantenimiento de líneas de vapor y sistemas de derivación de turbinas, mientras que en la construcción naval, facilita la construcción de líneas de combustible e hidráulicas. El diseño de marco dividido garantiza una instalación rápida, lo que reduce el tiempo y los costos de mano de obra. También es eficaz en plantas de tratamiento de agua para redes de tuberías de gran diámetro y en fábricas de productos químicos para sistemas de fluidos peligrosos. Con compatibilidad multidrive, la OD377 ofrece flexibilidad operativa en diferentes entornos.

SERVICIO POSTVENTA

Garantía del producto

Todos los productos están respaldados por una garantía de 12 meses a partir de la fecha de envío. Durante este período, cualquier defecto de fabricación se abordará de inmediato para garantizar un rendimiento fiable y la satisfacción del cliente.

Suministro de piezas de repuesto

Mantenemos un inventario completo de piezas de repuesto para minimizar el tiempo de inactividad. Todos los pedidos de piezas de repuesto se procesan y envían en un plazo de 2 días hábiles, lo que garantiza una entrega rápida y el funcionamiento continuo de su equipo.

Soporte técnico y orientación sobre productos

Cada máquina se suministra con un manual de instrucciones detallado y videos de operación paso a paso. Para obtener soporte adicional, nuestro equipo técnico proporciona orientación en video en tiempo real y solución de problemas remota, lo que garantiza que su equipo se opere de manera segura y eficiente.
