Máquina de corte de tuberías de marco dividido OD914 para aplicaciones industriales de corte en frío y biselado

OD-914 Máquina de corte de tuberías de marco dividido

La máquina de corte de tuberías OD-914 de marco dividido puede acomodar tuberías de 660 mm a 914 mm. Su construcción duradera de concha de clamshell garantiza la estabilidad durante el mecanizado pesado.La tecnología de corte en frío garantiza la ausencia de chispasEl OD-914 es ampliamente utilizado en refinerías de petróleo, astilleros, instalaciones nucleares y plataformas marinas.Con herramientas multifunciónSu diseño robusto, combinado con una fácil instalación en el sitio, lo hace ideal para proyectos de campo complejos donde la eficiencia, la seguridad, la seguridad, la seguridad, la seguridad, la seguridad y el rendimiento son importantes.y fiabilidad son críticos para el mantenimiento y la fabricación de tuberías.

Las especificaciones

Características clave

Tecnología de corte en frío

OD914 mantiene la integridad del material a través del corte en frío mecánico, produciendo preparados finales impecables que cumplen con estrictos estándares de calidad para tuberías nucleares y de generación de energía.

Ventaja del marco dividido

Con su arquitectura de marco dividido, la máquina se instala rápidamente en tuberías en funcionamiento, eliminando el tiempo de inactividad del sistema y mejorando la seguridad operativa a través de componentes contenidos.

Opciones de carrocería de acero y aluminio

La opción de acero ofrece un rendimiento robusto para aleaciones de alta resistencia, mientras que la versión de aluminio ofrece una portabilidad excepcional para el mantenimiento en espacios elevados o confinados.

Accesorios y accionadores flexibles

Diseñado para diversas tareas de mecanizado y configuraciones de accionamiento, el OD914 ofrece una versatilidad excepcional para aplicaciones industriales y de construcción pesadas.

Opciones de poder

Motor eléctrico, motor neumático y motor hidráulico

ODM (eléctrico):

Motor eléctrico Metabo

Modelo:W24-230MVT

Potencia del motor:2.4 Kw (3,22 CV) / 10 A

Fuente de alimentación:220-240 V, 50/60 Hz

Fabricado en Alemania

Es adecuado para más del 80% de las aplicaciones, requiere una fuente de alimentación de 220V-50Hz y es conveniente para su uso en el sitio.

ODP (neumático):

Motor neumático

Potencia del motor:2.76 Kw (3,75 CV)

Consumo de aire:2.8 m³/min @ 0,6 Mpa

Adecuado para sitios con requisitos de protección contra explosiones. Sin embargo, el rendimiento puede verse afectado si el suministro de aire está lejos del sitio o si la presión del aire es baja.

ODH (hidráulico):

Motor hidráulico

El BMR-100(ODH168-ODH457)

El BMR-125(ODH508-ODH830)

El BMR-160(ODH914-ODH1230)

Unidad de energía hidráulica

El modelo: HPU-10E

Potencia del motor: 7,5 Kw (10 CV)

Fuente de alimentación: 3 Ph, 380-440 V+N, 50/60 Hz

Flujo máximo: 32 L/min

Presión: 12,5 Mpa

Se recomienda para el modelo OD830 y superiores para garantizar una mayor potencia.

Deslizamiento de herramientas

3" Kit de diapositivas de herramientas estándar

(Slide de herramienta de corte y de herramienta de biselado)

Slide de herramienta estándar para el modelo OD168-OD762.

Con el estándar 12×20 mm de bisel de herramientas, lograr cortar / bisel hasta 30 mm de espesor de pared en un paso.

Máximo recorrido: 75 mm.

"Slide de herramienta de corte, número de parte ODSCT-3001A

"Slide de herramienta de biselado, número de pieza ODSBT-3002A

Kit de diapositivas de herramientas estándar de 4"

(Slide de herramienta de corte y de herramienta de biselado)

Slide de herramienta estándar para el modelo OD830-OD1230.

Con el estándar 12×20 mm de bisel de herramientas, lograr cortar / bisel hasta 30 mm de espesor de pared en un paso.

Máximo de desplazamiento: 100 mm.

Slide de herramienta de corte de 4 pulgadas, número de pieza ODSCT-3003A

El número de pieza de la lámina de la herramienta de biselado, número ODSBT-3004A

3" de herramienta de pared de diapositiva pesada

Slide de herramientas de pared pesada para el modelo OD168-OD762.

Instalar piezas de herramientas de 25 mm de ancho que puedan cortar tubos cónicos de cualquier espesor de pared.

Máximo recorrido: 75 mm.

3 "Slide de herramienta de corte de pared pesada (slide de herramienta de corte de pared pesada), número de pieza ODHT-3005A

4" Slide de herramientas de pared pesada

Slide de herramientas de pared pesada para el modelo OD830-OD1230.

Instalar piezas de herramientas de 25 mm de ancho que puedan cortar tubos cónicos de cualquier espesor de pared.

Máximo de desplazamiento: 100 mm.

4" Slide de herramienta de corte de paredes pesadas (slide de herramienta de corte de paredes pesadas), número de pieza ODHT-3006A

Despliegue de herramienta de seguimiento

O.D. Tracking Slide- puede ser la solución para todos los tubos deformados y tuberías.Tracking Tool Slides cuentan con resorte duradero y módulo de seguimiento que sigue los contornos de una tubería deformada o menos que perfectamente redonda. Instalar 25×Las piezas de herramientas de 25 mm.

Máximo de desplazamiento: 55 mm.

Slide de herramienta de seguimiento, número de parte ODST-3007A

Slide de herramientas de contrarrestar el aburrimiento

Diseñado para el contralborado de precisión del diámetro interno de tubos y tuberías.×Las herramientas de 30 mm.

Máximo recorrido: 70 mm.

Slide de herramienta de contrarrastre, número de parte ODCBT-3008A

Slide de herramienta giratoria de contrarrastre, número de parte ODCBT-3009A

Máquina de corte de tuberías de marco divididoTABLA DE SELECCIÓN

Tipos de arroyos

Una máquina de biselado portátil puede estar equipada con diferentes diapositivas de herramientas y trozos de herramientas para procesar ranuras en V, J y ranuras compuestas, así como realizar operaciones internas de biselado y taladro.

Las aplicaciones de las máquinas de corte de tuberías de marco dividido

OD914 Aplicaciones de las máquinas de corte de tuberías de marco dividido

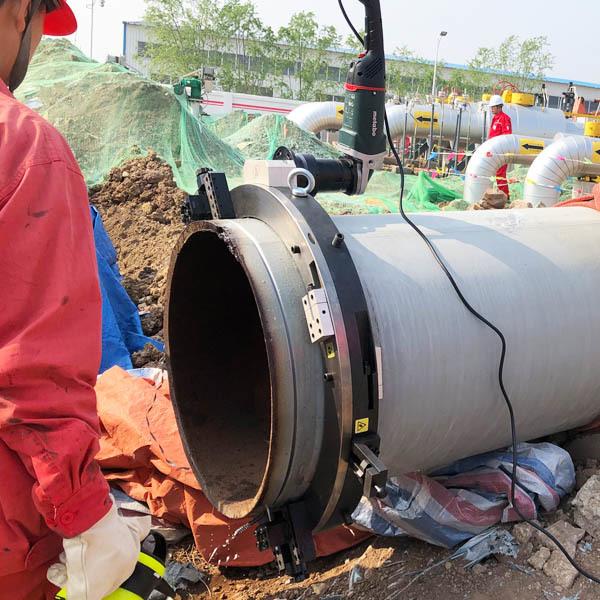

Con una capacidad de 762 mm a 914 mm, el OD914 se utiliza en energía, agua y aplicaciones industriales pesadas.evitar defectos térmicos y garantizar la calidad de la soldaduraLa máquina es ideal para líneas de transmisión de gas, tuberías de plataformas offshore y mantenimiento de plantas de energía.mientras trabaja en los astilleros.En el caso de las centrales nucleares y térmicas, el diseño de estructura dividida simplifica el manejo y la instalación, reduciendo los costos de mano de obra y el tiempo.el OD914 mantiene el refrigerante y las tuberías auxiliaresSu fiabilidad y flexibilidad la convierten en una de las mejores opciones para grandes proyectos de ingeniería.

Servicio postventa

Garantía del producto

Todos los productos están respaldados por una garantía de 12 meses a partir de la fecha de envío.cualquier defecto de fabricación se solucionará rápidamente para garantizar un rendimiento confiable y la satisfacción del cliente.

Suministro de piezas de repuesto

Mantenemos un inventario completo de piezas de repuesto para minimizar el tiempo de inactividad.garantizar la entrega rápida y el funcionamiento continuo de su equipo.

Apoyo técnico y orientación del producto

Cada máquina viene con un manual de instrucciones detallado y vídeos de operación paso a paso.asegurarse de que su equipo se utiliza de manera segura y eficiente.
