Máquina cortadora de tubos de marco dividido OD660 para corte y biselado industrial en frío

Máquina cortadora de tubos de marco dividido OD-660

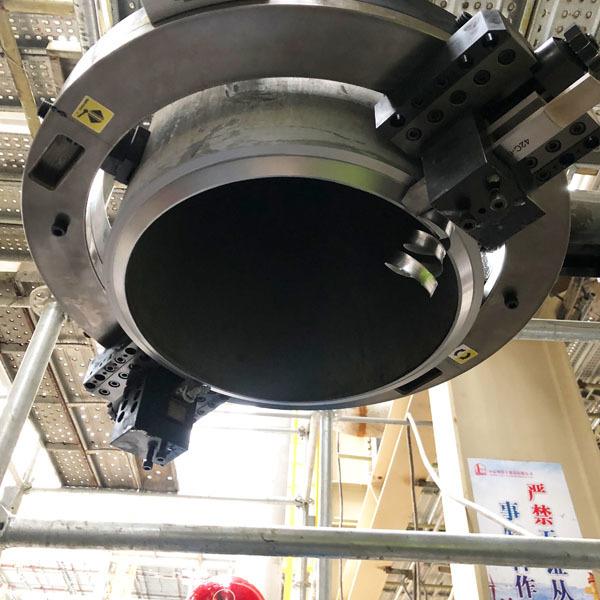

La máquina cortadora de tubos de marco dividido OD-660 es adecuada para tuberías de 500 mm a 660 mm. Su cuerpo de tipo concha de alta resistencia proporciona estabilidad y durabilidad para el servicio de campo industrial. La máquina aplica corte en frío, evitando chispas y distorsión térmica, lo que garantiza resultados limpios y precisos. La OD-660 se utiliza en ingeniería offshore, construcción naval, centrales eléctricas y plantas petroquímicas. Con correderas de herramientas ajustables, realiza operaciones precisas de corte, biselado y mandrinado. La fácil configuración, la sujeción fuerte y las opciones eficientes de accionamiento eléctrico la convierten en una excelente solución tanto para talleres de fabricación como para exigentes proyectos de mantenimiento de tuberías in situ.

ESPECIFICACIONES

CARACTERÍSTICAS PRINCIPALES

Tecnología de corte en frío

La OD660 emplea corte mecánico en frío para producir extremos de tubería térmicamente inalterados, manteniendo la integridad del material base y eliminando la necesidad de tratamiento posterior al corte.

Ventaja del marco dividido

La tecnología de marco dividido permite un montaje rápido alrededor de tuberías en servicio, lo que reduce significativamente el tiempo de instalación y minimiza la interrupción operativa.

Opciones de cuerpo de acero y aluminio

Elija el cuerpo de acero para una rigidez superior en aplicaciones exigentes, u opte por la versión de aluminio para reducir la fatiga del operador durante tareas aéreas prolongadas.

Accesorios y accionamientos flexibles

Con accesorios modulares para diversas preparaciones de bordes y compatibilidad con múltiples tipos de accionamiento, esta máquina garantiza la versatilidad en todos los escenarios de mantenimiento industrial.

OPCIONES DE ENERGÍA

Motor eléctrico, motor neumático y motor hidráulico

ODM (Eléctrico):

Motor eléctrico Metabo

Modelo:W24-230MVT

Potencia del motor:2.4 Kw (3.22 Hp) / 10 A

Fuente de alimentación:220-240 V, 50/60 Hz

Fabricado en Alemania

Adecuado para más del 80% de las aplicaciones. Requiere una fuente de alimentación de 220 V-50 Hz y es conveniente para su uso en el sitio.

ODP (Neumático):

Motor neumático

Potencia del motor:2.76 Kw (3.75 Hp)

Consumo de aire:2.8 m³/min @ 0.6 Mpa

Adecuado para sitios con requisitos a prueba de explosiones. Sin embargo, el rendimiento puede verse afectado si el suministro de aire está lejos del sitio o si la presión del aire es baja.

ODH (Hidráulico):

Motor hidráulico

BMR-100 (ODH168-ODH457)

BMR-125 (ODH508-ODH830)

BMR-160 (ODH914-ODH1230)

Unidad de potencia hidráulica

Modelo: HPU-10E

Potencia del motor: 7.5 Kw (10 Hp)

Fuente de alimentación: 3 Ph, 380-440 V+N, 50/60 Hz

Caudal máximo: 32 L/min

Presión: 12.5 Mpa

Recomendado para el modelo OD830 y superiores para garantizar una mayor potencia. Tenga en cuenta, sin embargo, que las estaciones hidráulicas son costosas e inconvenientes de transportar.

CORREDERA DE HERRAMIENTAS

Kit de corredera de herramienta estándar de 3"

(Corredera de herramienta de corte y corredera de herramienta de biselado)

Corredera de herramienta estándar para el modelo OD168-OD762.

Con brocas de herramienta de biselado estándar de 12×20 mm, logre corte / biselado de hasta 30 mm de espesor de pared en una sola pasada.

Viaje máximo: 75 mm.

Corredera de herramienta de corte de 3", pieza n.º ODSCT-3001A

Corredera de herramienta de biselado de 3", pieza n.º ODSBT-3002A

Kit de corredera de herramienta estándar de 4"

(Corredera de herramienta de corte y corredera de herramienta de biselado)

Corredera de herramienta estándar para el modelo OD830-OD1230.

Con brocas de herramienta de biselado estándar de 12×20 mm, logre corte / biselado de hasta 30 mm de espesor de pared en una sola pasada.

Viaje máximo: 100 mm.

Corredera de herramienta de corte de 4", pieza n.º ODSCT-3003A

Corredera de herramienta de biselado de 4", pieza n.º ODSBT-3004A

Corredera de herramienta de pared gruesa de 3"

Corredera de herramienta de pared gruesa para el modelo OD168-OD762.

Instale brocas de herramienta de 25 mm de ancho que puedan cortar / biselar tubos de cualquier espesor de pared.

Viaje máximo: 75 mm.

Corredera de herramienta de corte de pared gruesa de 3" (Corredera de herramienta de biselado de pared gruesa), pieza n.º ODHT-3005A

Corredera de herramienta de pared gruesa de 4"

Corredera de herramienta de pared gruesa para el modelo OD830-OD1230.

Instale brocas de herramienta de 25 mm de ancho que puedan cortar / biselar tubos de cualquier espesor de pared.

Viaje máximo: 100 mm.

Corredera de herramienta de corte de pared gruesa de 4" (Corredera de herramienta de biselado de pared gruesa), pieza n.º ODHT-3006A

Corredera de herramienta de seguimiento

Corredera de seguimiento O.D.: puede ser la solución para todos los tubos y tuberías deformados. Las correderas de herramienta de seguimiento cuentan con un resorte duradero y un módulo de seguimiento que sigue los contornos de una tubería deformada o no perfectamente redonda. Instale brocas de herramienta de 25×25 mm.

Viaje máximo: 55 mm.

Corredera de herramienta de seguimiento, pieza n.º ODST-3007A

Corredera de herramienta de mandrinado

Diseñada para el mandrinado de precisión del diámetro interior de tubos y tuberías. La corredera de herramienta de mandrinado se puede conectar directamente a la corredera de herramienta estándar en todas las máquinas OD. Instale brocas de herramienta de 08×30 mm.

Viaje máximo: 70 mm.

Corredera de herramienta de mandrinado, pieza n.º ODCBT-3008A

Corredera de herramienta de mandrinado giratoria, pieza n.º ODCBT-3009A

MÁQUINA CORTADORA DE TUBOS DE MARCO DIVIDIDOTABLA DE SELECCIÓN

TIPOS DE SOLDADURAS DE RANURA

Una máquina de biselado portátil puede equiparse con diferentes correderas de herramientas y brocas de herramientas para procesar ranuras en V, ranuras en J y ranuras compuestas, así como realizar operaciones de biselado interno y mandrinado.

APLICACIONES DE LA MÁQUINA CORTADORA DE TUBOS DE MARCO DIVIDIDO IN SITU

Aplicaciones de la máquina cortadora de tubos de marco dividido OD660

Con una capacidad de 500 mm a 660 mm, la OD660 se utiliza en la transmisión de petróleo y gas, plantas petroquímicas e instalaciones de generación de energía. Realiza corte y biselado no térmicos, preservando las propiedades del material y asegurando la integridad de la soldadura. La máquina es ideal para la construcción de tuberías de gran diámetro, estaciones de compresores y modificaciones de tuberías de refinería. En parques eólicos marinos y plataformas marinas, facilita la preparación eficiente de tuberías en condiciones adversas. El diseño de marco dividido permite una instalación rápida, minimizando el tiempo de inactividad y los costos operativos. También se emplea en proyectos de transporte de agua y complejos industriales pesados para la preparación de juntas confiable y de alta calidad. La adaptabilidad de la OD660 a varios accionamientos y configuraciones de herramientas mejora su utilidad in situ.
