Máquina de corte de tuberías OD715 para el corte en frío de tuberías de alta precisión

OD-715 Máquina de corte de tuberías de marco dividido

La máquina de corte de tuberías OD-715 de marco dividido es adecuada para tuberías de 560 mm a 715 mm. Su cuerpo de carcasa de carga pesada proporciona estabilidad y durabilidad para el servicio de campo industrial.La máquina aplica el corte en fríoEl OD-715 se utiliza en ingeniería marina, construcción naval, centrales eléctricas y plantas petroquímicas.Las demás máquinas y aparatos, con motor, realiza operaciones de corte, doblaje y contrabordaje precisas.y las opciones de accionamiento de potencia eficientes lo convierten en una excelente solución tanto para talleres de fabricación como para proyectos de mantenimiento de tuberías en el sitio..

Las especificaciones

Características clave

Tecnología de corte en frío

OD715 garantiza una calidad de corte superior mediante el mecanizado en frío, evitando el endurecimiento o las micro grietas mientras se producen extremos de tubería listos para soldar para proyectos críticos del sector energético.

Ventaja del marco dividido

Con un marco de concha separable, se instala sin esfuerzo alrededor de tuberías operativas, mejorando la eficiencia y la seguridad del sitio de trabajo a través de la retención de componentes integrados.

Opciones de carrocería de acero y aluminio

La variante de acero ofrece una durabilidad incomparable para el procesamiento de trabajo pesado, mientras que la alternativa de aluminio permite un manejo fácil en entornos desafiantes como plataformas offshore.

Accesorios y accionadores flexibles

Capaz de realizar múltiples operaciones de mecanizado, el OD715 trabaja con varios sistemas de accionamiento para proporcionar una adaptabilidad excepcional para diferentes situaciones de disponibilidad de energía.

Opciones de poder

Motor eléctrico, motor neumático y motor hidráulico

ODM (eléctrico):

Motor eléctrico Metabo

Modelo:W24-230MVT

Potencia del motor:2.4 Kw (3,22 CV) / 10 A

Fuente de alimentación:220-240 V, 50/60 Hz

Fabricado en Alemania

Es adecuado para más del 80% de las aplicaciones, requiere una fuente de alimentación de 220V-50Hz y es conveniente para su uso en el sitio.

ODP (neumático):

Motor neumático

Potencia del motor:2.76 Kw (3,75 CV)

Consumo de aire:2.8 m³/min @ 0,6 Mpa

Adecuado para sitios con requisitos de protección contra explosiones. Sin embargo, el rendimiento puede verse afectado si el suministro de aire está lejos del sitio o si la presión del aire es baja.

ODH (hidráulico):

Motor hidráulico

El BMR-100(ODH168-ODH457)

El BMR-125(ODH508-ODH830)

El BMR-160(ODH914-ODH1230)

Unidad de energía hidráulica

El modelo: HPU-10E

Potencia del motor: 7,5 Kw (10 CV)

Fuente de alimentación: 3 Ph, 380-440 V+N, 50/60 Hz

Flujo máximo: 32 L/min

Presión: 12,5 Mpa

Se recomienda para el modelo OD830 y superiores para garantizar una mayor potencia.

Deslizamiento de herramientas

3" Kit de diapositivas de herramientas estándar

(Slide de herramienta de corte y de herramienta de biselado)

Slide de herramienta estándar para el modelo OD168-OD762.

Con el estándar 12×20 mm de bisel de herramientas, lograr cortar / bisel hasta 30 mm de espesor de pared en un paso.

Máximo recorrido: 75 mm.

"Slide de herramienta de corte, número de parte ODSCT-3001A

"Slide de herramienta de biselado, número de pieza ODSBT-3002A

Kit de diapositivas de herramientas estándar de 4"

(Slide de herramienta de corte y de herramienta de biselado)

Slide de herramienta estándar para el modelo OD830-OD1230.

Con el estándar 12×20 mm de bisel de herramientas, lograr cortar / bisel hasta 30 mm de espesor de pared en un paso.

Máximo de desplazamiento: 100 mm.

Slide de herramienta de corte de 4 pulgadas, número de pieza ODSCT-3003A

El número de pieza de la lámina de la herramienta de biselado, número ODSBT-3004A

3" de herramienta de pared de diapositiva pesada

Slide de herramientas de pared pesada para el modelo OD168-OD762.

Instalar piezas de herramientas de 25 mm de ancho que puedan cortar tubos cónicos de cualquier espesor de pared.

Máximo recorrido: 75 mm.

3 "Slide de herramienta de corte de pared pesada (slide de herramienta de corte de pared pesada), número de pieza ODHT-3005A

4" Slide de herramientas de pared pesada

Slide de herramientas de pared pesada para el modelo OD830-OD1230.

Instalar piezas de herramientas de 25 mm de ancho que puedan cortar tubos cónicos de cualquier espesor de pared.

Máximo de desplazamiento: 100 mm.

4" Slide de herramienta de corte de paredes pesadas (slide de herramienta de corte de paredes pesadas), número de pieza ODHT-3006A

Despliegue de herramienta de seguimiento

O.D. Tracking Slide- puede ser la solución para todos los tubos deformados y tuberías.Tracking Tool Slides cuentan con resorte duradero y módulo de seguimiento que sigue los contornos de una tubería deformada o menos que perfectamente redonda. Instalar 25×Las piezas de herramientas de 25 mm.

Máximo de desplazamiento: 55 mm.

Slide de herramienta de seguimiento, número de parte ODST-3007A

Slide de herramientas de contrarrestar el aburrimiento

Diseñado para el contralborado de precisión del diámetro interno de tubos y tuberías.×Las herramientas de 30 mm.

Máximo recorrido: 70 mm.

Slide de herramienta de contrarrastre, número de parte ODCBT-3008A

Slide de herramienta giratoria de contrarrastre, número de parte ODCBT-3009A

Máquina de corte de tuberías de marco divididoTABLA DE SELECCIÓN

Tipos de arroyos

Una máquina de biselado portátil puede estar equipada con diferentes diapositivas de herramientas y trozos de herramientas para procesar ranuras en V, J y ranuras compuestas, así como realizar operaciones internas de biselado y taladro.

Las aplicaciones de las máquinas de corte de tuberías de marco dividido

OD715 Aplicaciones de las máquinas de corte de tuberías de marco dividido

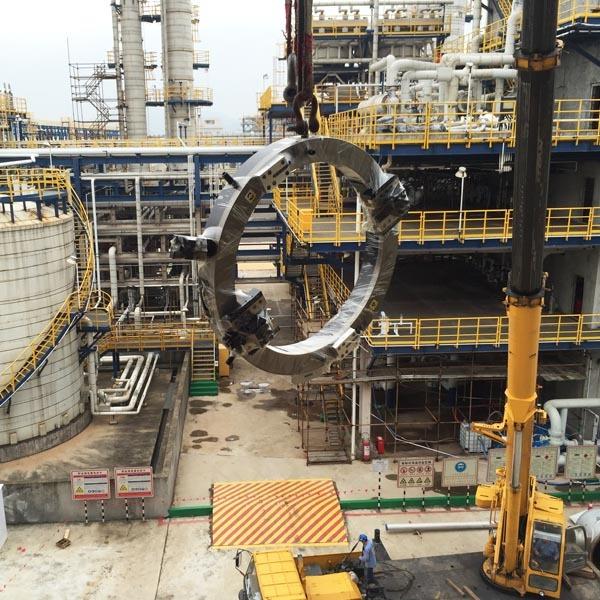

El OD715 procesa tuberías de 560 mm a 715 mm, por lo que es esencial para aplicaciones energéticas, de agua e industriales.y plataformas de perforación en alta mar para la conformación y el corte precisos en fríoLa máquina garantiza soldaduras sin fugas y de alta resistencia en servicios de alta presión y alta temperatura. En las terminales de exportación de GNL, prepara tuberías para el funcionamiento criogénico, mientras que en las centrales hidroeléctricas, prepara tuberías para el funcionamiento criogénico.mantiene grandes bolsas de papel y cajas de rolloEl diseño de la carcasa permite un fácil montaje en espacios cerrados o elevados.Su flexibilidad y rendimiento la convierten en un activo valioso para proyectos de infraestructuras críticas.

Servicio postventa

Garantía del producto

Todos los productos están respaldados por una garantía de 12 meses a partir de la fecha de envío.cualquier defecto de fabricación se solucionará rápidamente para garantizar un rendimiento confiable y la satisfacción del cliente.

Suministro de piezas de repuesto

Mantenemos un inventario completo de piezas de repuesto para minimizar el tiempo de inactividad.garantizar la entrega rápida y el funcionamiento continuo de su equipo.

Apoyo técnico y orientación del producto

Cada máquina viene con un manual de instrucciones detallado y vídeos de operación paso a paso.asegurarse de que su equipo se utiliza de manera segura y eficiente.
