Máquina de corte de tuberías de marco dividido OD275 para corte industrial en frío y biselado

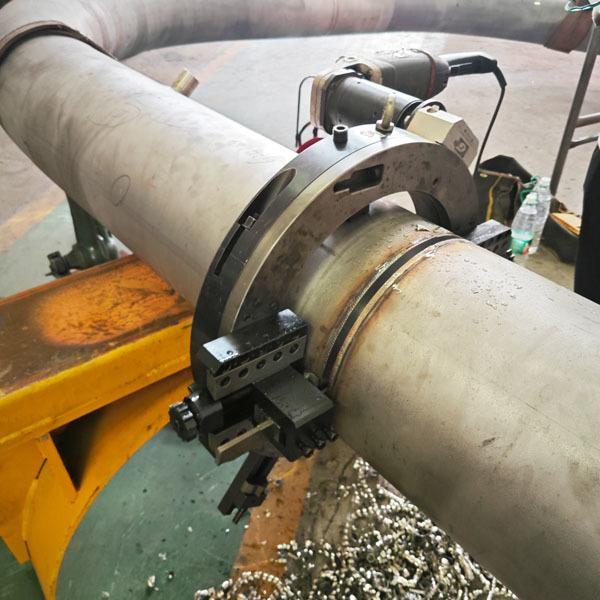

OD-275 Máquina de corte de tuberías de marco dividido

La máquina de corte de tuberías OD-275 está diseñada para diámetros de tuberías entre 150 mm y 275 mm.instalación estable tanto para el mantenimiento de campo como para las operaciones de tallerEl OD-275 se utiliza comúnmente en la generación de energía, la construcción naval, la fabricación de productos de construcción naval, la fabricación de productos de construcción naval, la fabricación de productos de construcción naval, la fabricación de productos de construcción naval, la fabricación de productos de construcción naval, la fabricación de productos de construcción naval, la fabricación de productos de construcción naval y la fabricación de productos de construcción naval.instalaciones petroquímicasLa estructura portátil, el sistema de deslizamiento duradero, el diseño y la estructura de la brida, el diseño de la brida y el diseño de la brida, el diseño de la brida y el diseño de la brida.y el mecanismo de sujeción fiable lo convierten en una herramienta eficiente para la fabricación de tuberías y reparaciones in situ en entornos industriales exigentes.

Las especificaciones

Características clave

Tecnología de corte en frío

La máquina de corte de tuberías OD275 garantiza una preparación precisa y segura de las tuberías.lo que lo hace ideal para la alta calidad de soldadura estándar.

Ventaja del marco dividido

El diseño de su caparazón de dos partes permite un rápido montaje alrededor de tuberías fijas sin desmantelar las estructuras cercanas.

Opciones de carrocería de acero y aluminio

OD275 viene con cuerpo de acero aleado para máxima rigidez en el corte de tuberías de pared gruesa, y cuerpo de aluminio para manejo ligero en sitios de trabajo verticales o elevados.Cada uno ofrece ventajas operacionales superiores.

Accesorios y accionadores flexibles

Apoyando una variedad de herramientas para V, J y biseles compuestos, OD275 es compatible con accionamientos neumáticos, hidráulicos y eléctricos.y las industrias de la energía.

Opciones de poder

Motor eléctrico, motor neumático y motor hidráulico

ODM (eléctrico):

Motor eléctrico Metabo

Modelo:W24-230MVT

Potencia del motor:2.4 Kw (3,22 CV) / 10 A

Fuente de alimentación:220-240 V, 50/60 Hz

Fabricado en Alemania

Es adecuado para más del 80% de las aplicaciones, requiere una fuente de alimentación de 220V-50Hz y es conveniente para su uso en el sitio.

ODP (neumático):

Motor neumático

Potencia del motor:2.76 Kw (3,75 CV)

Consumo de aire:2.8 m³/min @ 0,6 Mpa

Adecuado para sitios con requisitos de protección contra explosiones. Sin embargo, el rendimiento puede verse afectado si el suministro de aire está lejos del sitio o si la presión del aire es baja.

ODH (hidráulico):

Motor hidráulico

El BMR-100(ODH168-ODH457)

El BMR-125(ODH508-ODH830)

El BMR-160(ODH914-ODH1230)

Unidad de energía hidráulica

El modelo: HPU-10E

Potencia del motor: 7,5 Kw (10 CV)

Fuente de alimentación: 3 Ph, 380-440 V+N, 50/60 Hz

Flujo máximo: 32 L/min

Presión: 12,5 Mpa

Se recomienda para el modelo OD830 y superiores para garantizar una mayor potencia.

Deslizamiento de herramientas

3" Kit de diapositivas de herramientas estándar

(Slide de herramienta de corte y de herramienta de biselado)

Slide de herramienta estándar para el modelo OD168-OD762.

Con el estándar 12×20 mm de bisel de herramientas, lograr cortar / bisel hasta 30 mm de espesor de pared en un paso.

Máximo recorrido: 75 mm.

"Slide de herramienta de corte, número de parte ODSCT-3001A

"Slide de herramienta de biselado, número de pieza ODSBT-3002A

Kit de diapositivas de herramientas estándar de 4"

(Slide de herramienta de corte y de herramienta de biselado)

Slide de herramienta estándar para el modelo OD830-OD1230.

Con el estándar 12×20 mm de bisel de herramientas, lograr cortar / bisel hasta 30 mm de espesor de pared en un paso.

Máximo de desplazamiento: 100 mm.

Slide de herramienta de corte de 4 pulgadas, número de pieza ODSCT-3003A

El número de pieza de la lámina de la herramienta de biselado, número ODSBT-3004A

3" de herramienta de pared de diapositiva pesada

Slide de herramientas de pared pesada para el modelo OD168-OD762.

Instalar piezas de herramientas de 25 mm de ancho que puedan cortar tubos cónicos de cualquier espesor de pared.

Máximo recorrido: 75 mm.

3 "Slide de herramienta de corte de pared pesada (slide de herramienta de corte de pared pesada), número de pieza ODHT-3005A

4" Slide de herramientas de pared pesada

Slide de herramientas de pared pesada para el modelo OD830-OD1230.

Instalar piezas de herramientas de 25 mm de ancho que puedan cortar tubos cónicos de cualquier espesor de pared.

Máximo de desplazamiento: 100 mm.

4" Slide de herramienta de corte de paredes pesadas (slide de herramienta de corte de paredes pesadas), número de pieza ODHT-3006A

Despliegue de herramienta de seguimiento

O.D. Tracking Slide- puede ser la solución para todos los tubos deformados y tuberías.Tracking Tool Slides cuentan con resorte duradero y módulo de seguimiento que sigue los contornos de una tubería deformada o menos que perfectamente redonda. Instalar 25×Las piezas de herramientas de 25 mm.

Máximo de desplazamiento: 55 mm.

Slide de herramienta de seguimiento, número de parte ODST-3007A

Slide de herramientas de contrarrestar el aburrimiento

Diseñado para el contralborado de precisión del diámetro interno de tubos y tuberías.×Las herramientas de 30 mm.

Máximo recorrido: 70 mm.

Slide de herramienta de contrarrastre, número de parte ODCBT-3008A

Slide de herramienta giratoria de contrarrastre, número de parte ODCBT-3009A

Máquina de corte de tuberías de marco divididoTABLA DE SELECCIÓN

Tipos de arroyos

Una máquina de biselado portátil puede estar equipada con diferentes diapositivas de herramientas y trozos de herramientas para procesar ranuras en V, J y ranuras compuestas, así como realizar operaciones internas de biselado y taladro.

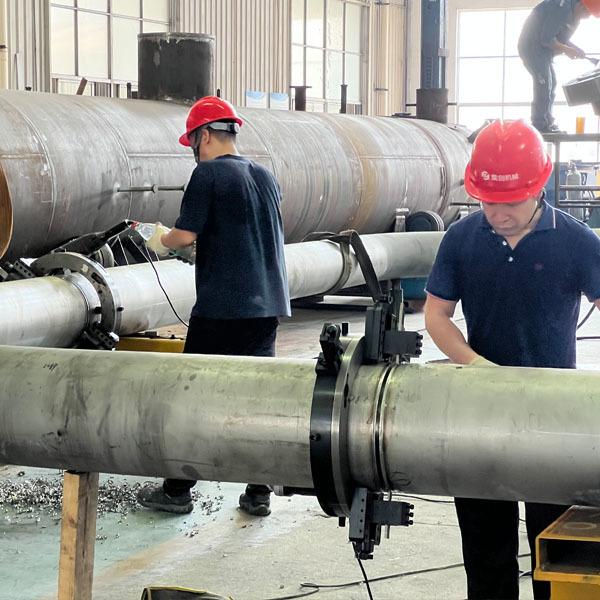

Las aplicaciones de las máquinas de corte de tuberías de marco dividido

OD275 Aplicaciones de las máquinas de corte de tuberías de marco dividido

Diseñada para aplicaciones pesadas en las industrias del petróleo, el gas y la energía, la máquina OD275 procesa tuberías de 114 mm a 275 mm.Fabricación de calderasLa capacidad de corte en frío de la unidad evita la afectación térmica, por lo que es adecuada para tuberías de aleación de alta resistencia y paredes gruesas.el OD275 ofrece un rendimiento fiable donde los métodos térmicos tradicionales son poco prácticosTambién es eficaz en entornos de procesamiento químico, donde evita la contaminación y la degradación del material.El diseño de la máquina con marco dividido mejora la eficiencia de manejo en espacios reducidos o elevadosCon su configuración flexible, el OD275 satisface diversas exigencias operativas, respetando al mismo tiempo estrictos estándares de calidad.

Servicio postventa

Garantía del producto

Todos los productos están respaldados por una garantía de 12 meses a partir de la fecha de envío.cualquier defecto de fabricación se solucionará rápidamente para garantizar un rendimiento confiable y la satisfacción del cliente.

Suministro de piezas de repuesto

Mantenemos un inventario completo de piezas de repuesto para minimizar el tiempo de inactividad.garantizar la entrega rápida y el funcionamiento continuo de su equipo.

Apoyo técnico y orientación del producto

Cada máquina viene con un manual de instrucciones detallado y vídeos de operación paso a paso.asegurarse de que su equipo se utiliza de manera segura y eficiente.
