Especificaciones
MOQ :
1
Payment Terms :
Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an

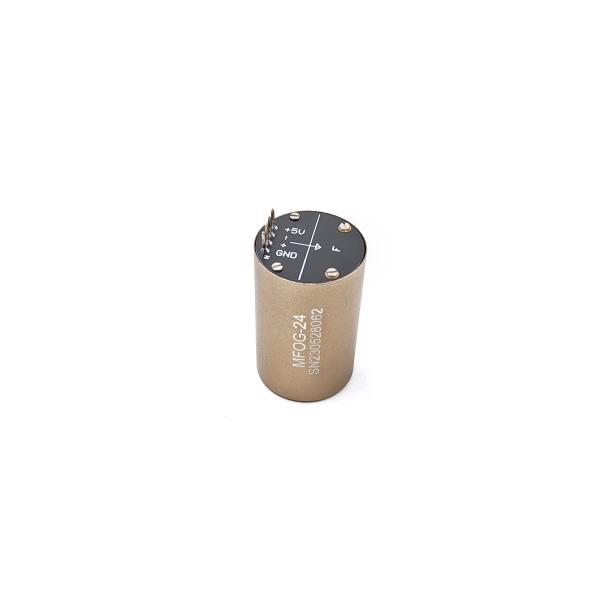

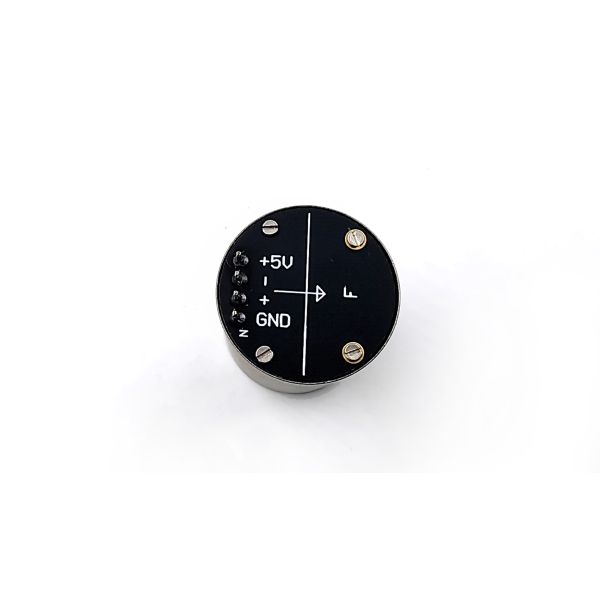

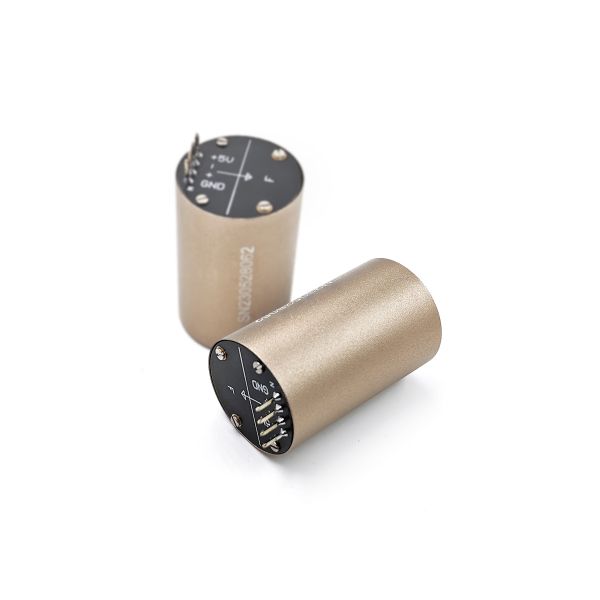

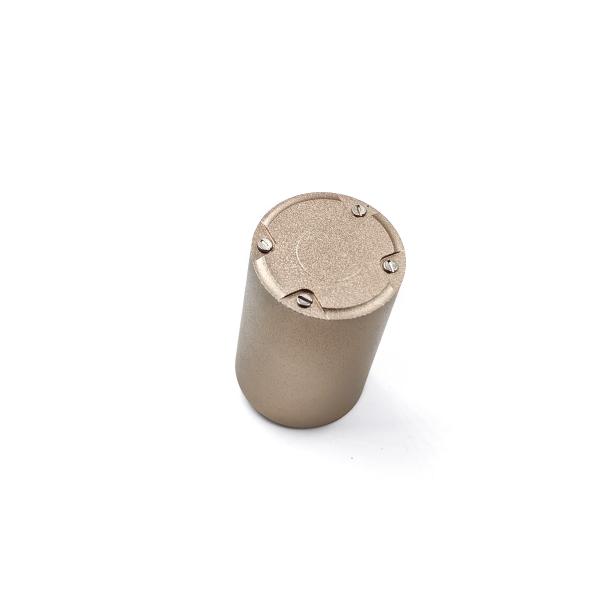

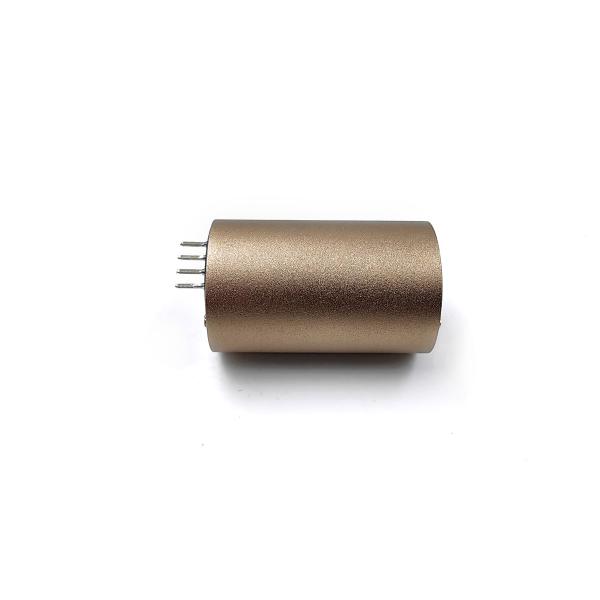

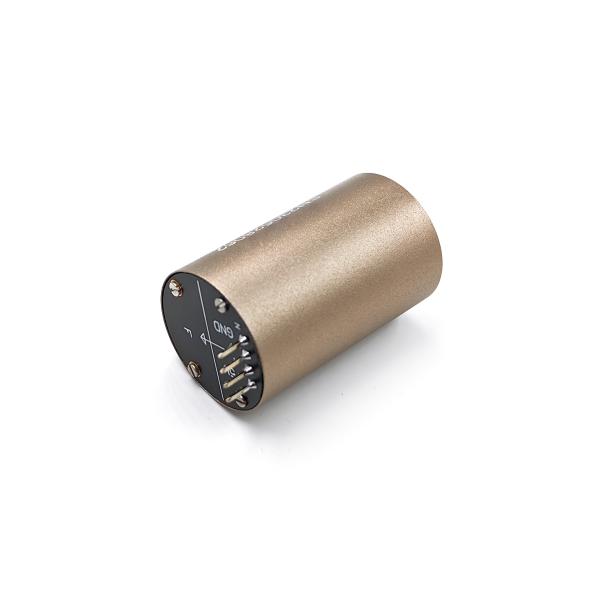

Número de modelo :
MFOG-24
Lugar del origen :
CHINA
Capacidad de suministro :
500 piezas
El tiempo de entrega :
1 semana
Detalles del embalaje :
caja
Rango :
±500°/s
Factor de escala :
3600 LSB°/s
estabilidad de sesgo cero :
≤1,5°/s
Repetibilidad de polarización cero :
≤1,5°/s
Ancho de banda de 3 dB :
≥300Hz
Dimensión :
φ24X39mm
Descripción
Estructura mecánica de plataforma giratoria de 3 ejes UUT con caja de temperatura
Descripción general del producto

Plataforma giratoria de tres ejes de alta precisión con cámara de temperatura para pruebas de navegación inercial y aplicaciones de simulación de movimiento. Disponible en configuración convencional de tres ejes o con capacidades integradas de control de temperatura.

Especificaciones clave
Atributo Valor
Nombre del producto Plataforma giratoria triaxial
Peso máximo de carga 50KG
Tamaño máximo de carga 450×400×350 mm
Estructura UUT
Diámetro de la mesa 550mm
Intersección de tres ejes 0.25 mm en radio de bola
Precisión de posicionamiento ±3″
Características del producto
  • Disponible en configuración convencional de tres ejes o con cámara de temperatura integrada
  • Estructura mecánica UUT para un control de movimiento preciso
  • Funciones de posición, velocidad y oscilación en todos los ejes
  • Sistemas de protección integrales que incluyen protección contra sobrevelocidad, sobrecorriente y sobretensión
  • Pruebas ambientales opcionales con cámara de temperatura y caja de vacío
Parámetros técnicos
Especificaciones mecánicas
Peso máximo de carga 50Kg
Tamaño máximo de carga 450×400×350 mm
Diámetro de la mesa 550mm
Intersección de tres ejes 0.25 mm en radio de bola (garantía de proceso)
Precisión de rotación
Precisión de rotación de inclinación Cabeceo ±3″; Balanceo ±3″; Orientación ±3″
Verticalidad de tres ejes Eje de cabeceo y balanceo ±3″
Precisión de posicionamiento angular de tres ejes ±3″
Repetibilidad de posicionamiento angular de tres ejes 2″
Rango rotatorio de tres ejes Continuamente
Rango de velocidad angular
Balanceo ±0.001°/s～500°/s
Cabeceo ±0.001°/s～400°/s
Orientación ±0.01°/s～400°/s
Especificaciones de rendimiento
Aceleración angular máxima (con carga) Balanceo 1000°/s², Cabeceo 600°/s², Orientación 400°/s²
Suavidad de la velocidad Más de 360°, velocidad máxima 0.001°/s
Precisión de la velocidad Promedio de 360° ±5×10⁻⁵ (50PPM), promedio de 10° ±1×10⁻⁴ (100PPM), promedio de 1° ±1×10⁻⁳ (1000PPM)
Resolución de velocidad 0.0001°/s
Ancho de banda del sistema (-3dB) Balanceo 15Hz, Cabeceo 10Hz, Orientación 8Hz
Cámara de temperatura
Método de enfriamiento Enfriamiento mecánico
Rango de temperatura Mín. -65°C, Máx. +90°C, Prom. 25°C
Gradiente de temperatura Positivo 1.0°C/min; Negativo 1.0°C/min
Precisión de la temperatura ±1°C
Estabilidad de la temperatura ±0.1°C
Requisitos de energía
Trifásico 380V±10%, 50Hz±3%
Monofásico 220V±10%, 50Hz±3%
Condiciones de trabajo
Temperatura de funcionamiento 20±10°C
Humedad relativa ≤50% (30°C)
Resistencia a tierra <2Ω
Características del sistema
  • Función de simulación digital con interfaces de comunicación RS232 y GPS
  • Bucle de deslizamiento de conducción eléctrica (usuario 90 bucles)
  • Base de aislamiento de vibraciones incluida
  • Múltiples modos de control: automático, manual y simulación
  • Modos de operación: control cercano y control de comando remoto
