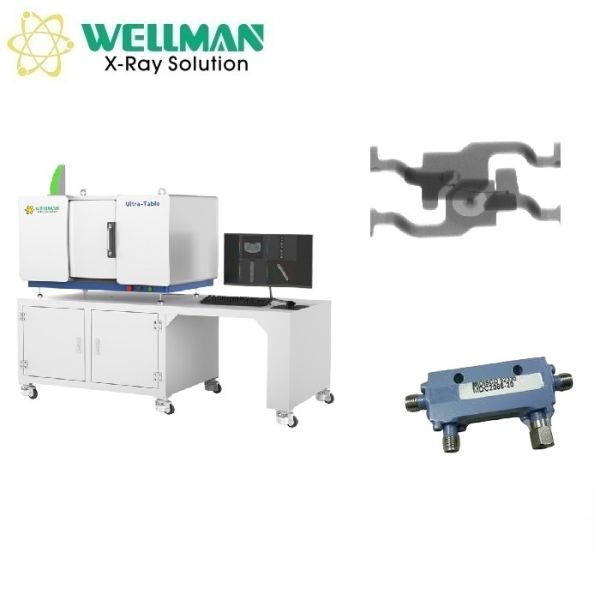

Máquina de rayos X 3D totalmente automática, rápida y precisa, para electrónica
Máquina de rayos X 3D totalmente automática, rápida y precisa, para electrónica
Especificaciones
Número de modelo :
T-160
Lugar de origen :
PORCELANA
Cantidad mínima de pedido :
1
Términos de pago :
T/T
Tipo del tubo de radiografía :
Fuente de rayos X de tubo cerrado
Rango de voltaje del tubo :
0-150 kV
Matriz del pixel :
1536 × 1536
Tamaño del equipo :
1850mmx1300mmx2100mm (longitud × ancho × altura)
Tamaño de píxel :
139 μm
Descripción
Sistema automatizado de inspección 3D por rayos X para placas PCBA y productos semiconductores
Aplicaciones de inspección
  • Placas PCBA de tamaño pequeño
  • Calidad de la estructura interna del empaquetado de semiconductores
  • Evaluación de la calidad de las soldaduras SMT:
    • Juntas de soldadura fría
    • Problemas de humectación
    • Análisis del volumen de soldadura
    • Detección de desplazamiento de componentes
    • Identificación de objetos extraños
    • Detección de puentes
    • Verificación de la presencia de pines
Características clave del equipo
  • Huella pequeña con alta precisión de escaneo
  • Operación simple e intuitiva
  • Proceso totalmente automatizado: escaneo, reconstrucción 3D y análisis de imágenes
  • Diseño compacto y eficiente en el espacio

Parámetros de la fuente de rayos

Tipo de tubo de rayos Fuente de rayos X de tubo cerrado
Rango de voltaje del tubo (T-160) 0-150KV

Parámetros del detector

Tipo de detector Detector de panel plano de silicio amorfo
Tamaño de píxel (T-160) 139μm
Matriz de píxeles (T-160) 1536x1536

Parámetros de rendimiento del equipo

Tamaño máximo de la muestra (T-160) Diámetro 500mm * Altura 750mm
Área máxima de imagen (T-160) Diámetro 250mm * Altura 160mm
Resolución de la tarjeta JIMA 3μm
Peso del equipo (T-160) 1.5T
Dimensiones del equipo (T-160) 1850mm * 1300mm * 2100mm (Largo*Ancho*Alto)
Sistema de software de imagen Software integrado de imagen de escaneo, software de reconstrucción de imagen 3D, software de medición y análisis de imagen 3D, software de gestión de base de datos de imágenes
