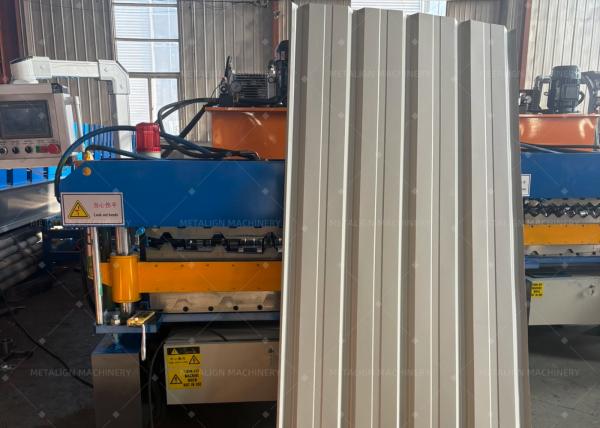

Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW
Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW
Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW
Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW
Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW
Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW
Especificaciones
Número de modelo :
DRP
Lugar de origen :
Porcelana
Cantidad mínima de pedido :
1 set
Términos de pago :
L/C, T/T
Capacidad de suministro :
30 conjuntos por mes
El tiempo de entrega :
30 días
Detalles del embalaje :
Envasado en película de plástico industrial, fijado con alambre de acero.
Nombre del producto :
Máquina de techo de metal de manejo de cadena con cortador hidráulico para IBR y hojas corrugadas
palabras clave :
Máquina de formación de rollo de panel de techo corrugado / línea de formación de rollo de panel IBR
Perfil :
Panel de techo
Aplicación :
Techos residenciales / techos industriales / techos comerciales
Tipo de material :
Envases de acero de IGPP/IGPL/IG/IGL
Espesor del material :
0.3-0.8 mm
Velocidad de formación :
15-20m/min
Potencia del motor principal :
5.5kw
Formación de estaciones :
18
Sistema de conducción :
Cadena
Estructura de marco :
Panel de pared
Diámetro del eje :
70 mm
Condición de la máquina :
Para estrenar
material de eje :
#45 acero apagado a 55-60°C
Material de rodillo :
Acero de alta calidad # 45, superficie con cromo duro
Lengua de la exhibición :
Inglés/español/ruso/francés, etc., personalizable
Técnica de control :
PLC+pantalla táctil
Descripción

Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW

1. Descripción general


1.1 Línea de producción


Esta línea de producción sirve a los fabricantes de tejas metálicas tradicionales, dirigida a las industrias de techado en todo el mundo. Ofrece soluciones seguras, eficientes y personalizables con punzonado y corte hidráulicos. Adecuada para la producción de volumen medio a alto, mejora la calidad de la producción y la seguridad operativa.


Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kWDesenrollador hidráulico

Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW

Guía

Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW

Formadora de rollos

Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW

Punzonado de forma de teja

Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW

Cortadora

Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW

Apilador automático


1.2 Perfil
El perfil de teja metálica tradicional está hecho de bobinas de acero galvanizado o recubierto de color, de 0,3 a 0,8 mm de espesor. Su forma imita las tejas clásicas con textura en relieve y perforaciones para el drenaje. Duradero y ligero, es ideal para aplicaciones de techado residenciales y comerciales que requieren atractivo estético y resistencia a la intemperie.
Material: Acero galvanizado / PPGI / Aluminio Espesor: 0,3-0,8 mm
Límite elástico: 200 - 350 Mpa Tensión de tracción: 200 -350 Mpa
Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW


1.3 Proceso de producción

Diagrama de flujo:

Desenrollador hidráulico → Guía de entrada → Formadora de rollos → Punzonadora hidráulica → Cortadora hidráulica → Apilador automático
Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW

Proceso:

Las bobinas de acero se desenrollan y se guían con precisión hacia una formadora de rollos accionada por cadena con cubierta de seguridad, dando forma al metal en perfiles de tejas tradicionales. El punzonado hidráulico crea orificios de drenaje y decorativos, seguido del corte hidráulico a longitudes precisas, lo que garantiza la calidad y la eficiencia.


1.4 Enfoque clave

El enfoque clave incluye una formadora de rollos robusta accionada por cadena con cubierta protectora de cadena para una mayor seguridad, punzonado hidráulico preciso para perforaciones funcionales y corte hidráulico preciso para bordes limpios. La línea integra un desenrollador de 7T eficiente y apilado automático, lo que aumenta la productividad al tiempo que mantiene una alta calidad del producto y la seguridad del operador.


2. Parámetros técnicos

2.1 Desenrollador
Estructura Doble soporte Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW
Forma de trabajo Manual, motorizado o hidráulico
Capacidad de carga 5T/7T/10T, personalizable
Ancho de la bobina 1250 mm, personalizable
Diámetro interior Φ450 – Φ550 mm
Diámetro exterior 1500 mm
Modelo DC-MU1


2.2 Actualización opcional: Desenrollador
Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW
Desenrollador motorizado Desenrollador de estructura de soporte, motorizado o hidráulico Desenrollador hidráulico con carro de carga


2.3 Dispositivo de guía con cizalla de brochado precortada
Rodillo guía Ajustar el ancho de alimentación de la bobina Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW
Cizalla de brochado precortada Cortar la bobina de acero antes de la formación de rollos
Pantalla digital Ver el ancho de alimentación directamente


2.4 Máquina formadora de rollos
Velocidad de trabajo Alrededor de 20 m/min Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW
Estructura Tipo de panel de pared. Opcional: Soportes de hierro fundido o pilar guía
Sistema de conducción Sistema de cadena. Opcional: Caja de cambios
Número de estaciones de formación 18 estaciones
Diámetro del eje Eje macizo de 70 mm
Potencia del motor 5,5 Kw Máquina formadora de rollos de tejas metálicas accionada por cadena con diámetro de eje de 70 mm y potencia de motor de 5,5 kW
Material del rodillo

Acero 45# pulido y cromado HRC58-62°
Material del eje Acero 45# de alta calidad pulido (torno CNC)
Material de la bobina de acero PPGI o GI
Espesor de la bobina de acero 0,25-0,8 mm


2.5 Actualización opcional: Cubierta
Montado en el interior: No se requiere cubierta Cubierta sólida para cadena Cubierta de seguridad de malla


2.6 Cortadora
Tipo de energía común Hidráulico. Opcional: tipo motor.
Potencia hidráulica

4-5,5Kw, personalizable
Material de la cuchilla

Cr12 Mov
Dureza

Con tratamiento templado HRC 58 – 62°


2.7 Recolección de productos
Solución 1

Mesa de salida

 Solución 2 Apilador automático
Tipo de energía

Sin energía, principalmente manipulación manual

 Tipo de energía Motorizado, 3Kw
Dimensión Longitud 4 m, personalizable Dimensión Longitud 4 m-6 m, personalizable


2.8 Armario de control PLC
Marca PLC Delta, personalizable Fuente de alimentación 380v, 50HZ, 3 fases (Depende de los requisitos del cliente)
Marca del codificador Omron, personalizable Idioma Chino + Inglés, español, francés, ruso, etc.
Pantalla táctil MCGS, personalizable Tipo de operación Interruptor manual/automático de dos tipos
Tipo de brazo colgante Ahorro de espacio Tipo de pie mayor integración de componentes y posicionamiento flexible

Caja de control de brazo colgante

Caja de control de pie


2.9 Unidad de potencia hidráulica (HPU)

Potencia del motor

 5,5Kw
Aceite requerido

Aceite hidráulico N32 o N46 disponible

Diseño

La estación hidráulica tiene un sistema de enfriamiento por ventilador
Opcional

Se puede instalar en o dentro de la formadora de rollos para ahorrar espacio



2.10 Análisis
Desenrollador hidráulico Admite bobinas de acero de espesor medio de hasta 7 toneladas
El control de tensión hidráulica garantiza una alimentación suave del material
Dispositivo de guía Alinea con precisión la tira de acero para una formación precisa
Ajustable para adaptarse a diferentes anchos de bobina
Formadora de rollos Accionamiento por cadena para una formación duradera y estable
La cubierta de la cadena protege a los operadores y prolonga la vida útil de la cadena
Punzonado hidráulico Moldes personalizados para perforaciones precisas
La presión hidráulica ofrece una calidad de punzonado constante
Cortadora hidráulica Proporciona cortes limpios y precisos a la longitud
El sistema hidráulico reduce el ruido y la vibración
Mesa de salida Facilita la salida suave del producto y el almacenamiento temporal
Diseñado para la integración con sistemas de apilado automático


3. Componentes de la línea de producción

Componente Cantidad
Desenrollador hidráulico 1 juego
Formadora de rollos 1 juego
Cortadora hidráulica 1 juego
Mesa de salida 2 juegos
Armario PLC 1 juego
Estación hidráulica 1 juego


4. Opciones de personalización

Ofrecemos configuraciones personalizadas para esta línea de perfil de teja tradicional, que incluyen moldes de punzonado hidráulicos ajustables para patrones de orificios variados, herramientas de formadora de rollos personalizables para diferentes formas de tejas y soluciones de apilado flexibles para que coincidan con la velocidad de producción y los requisitos de espacio, lo que garantiza un rendimiento óptimo para sus necesidades específicas de productos de techado.
