Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados
Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados
Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados
Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados
Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados
Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados
Especificaciones
Número de modelo :
RF
Nombre del producto :
Forjador de rodillos con motor de cadena con cortador hidráulico para la producción de techos metáli
Palabras clave :
línea de producción de laminados de doble capa
Perfil :
panel de techo trapezoidal / panel de techo corrugado
Aplicación :
Techo industrial / techo comercial
Tipo de material :
Envases de acero de IGPP/IGPL/IG/IGL
espesor del material :
0.3-0.8 mm
Velocidad de formación :
15-20m/min
Potencia del motor principal :
7.5KW
Formación de estaciones :
18
Sistema de conducción :
Cadenas
Estructura del marco :
panel de pared
Diámetro del eje :
70 mm
Condición de la máquina :
Nuevo
Material del eje :
#45 acero apagado a 55-60°C
Material de los rodillos :
Acero de alta calidad # 45, superficie con cromo duro
Lengua de la exhibición :
Inglés/español/ruso/francés, etc., personalizable
Técnica de control :
PLC + pantalla táctil
Tiempo de entrega :
30 días
Descripción

Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados

1. Resumen


1.1 Línea de producción


Esta línea de producción de formación de rodillos de doble capa está dirigida a los fabricantes de techos metálicos que producen paneles trapezoidales y corrugados.y seguridad mejorada con protección de la cubierta de la cadenaAdecuado para sectores industriales y comerciales de techos que exigen una producción de paneles de precisión y versátil.

Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugadosDecoiler hidráulico

Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados

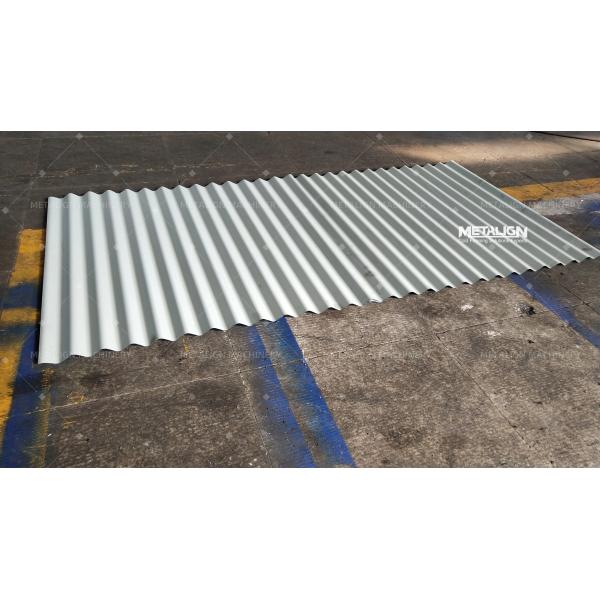

Capa superior: panel ondulado

Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugadosCapa inferior: panel trapezoidal


1.2 Perfil
Los paneles de techo metálicos producidos utilizan bobinas de acero galvanizadas o recubiertas de color de alta calidad, típicamente de 0,3-0,8 mm de espesor.mientras que la capa inferior produce formas trapezoidalesAmbos perfiles cuentan con una fuerte rigidez estructural, resistencia a la corrosión y son ideales para aplicaciones de techos y cubiertas en varias industrias.
Material: acero galvanizado / IGPP / aluminio espesor: 0,3-0,8 mm
Fuerza de rendimiento: 200 - 350 Mpa Tensión de tracción: 200 - 350 Mpa
Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados


1.3 Proceso de producción

Gráfico de flujo:

Decoiler hidráulico → Guía de entrada → Former de rodillo → Punche hidráulico → Cortador hidráulico → Tabla de agotamiento
Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados

Proceso:

El primer rodillo con estructura de pilar de guía de dos capas garantiza la formación precisa y estable de perfiles ondulados y trapezoidales.mientras que la cubierta de la cadena protege tanto al operador como a los componentesEl cortador hidráulico proporciona un corte preciso, lo que permite una producción eficiente de paneles de alta calidad.


1.4 Enfoque clave

La formación de rodillos de doble capa maximiza la versatilidad de producción, lo que permite dos perfiles de paneles de techo en una línea.

La estructura del pilar de guía mejora la precisión y la durabilidad de la formación, adecuada para aplicaciones de gama alta.

La cubierta de la cadena garantiza la seguridad del operador y reduce el mantenimiento protegiendo los componentes críticos.

El corte hidráulico ofrece cortes limpios y precisos con un mínimo de tiempo de inactividad.


2. Parámetros técnicos

2.1 Descolador
Estructura Con doble soporte Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados
Formulario de trabajo Las demás máquinas y aparatos, incluso con motor
Capacidad de carga 5T/7T/10T, personalizable
Ancho de la bobina 1250 mm, personalizable
Diámetro interno Se aplicará el método siguiente:
Diámetro exterior En el caso de los vehículos de motor
Modelo Las condiciones de los equipos de ensayo se especifican en el punto 3.


2.2 Actualización opcional: Descoiler
Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados
Decoiler motorizado Decoilers de estructura de soporte, motorizados o hidráulicos Decoiler hidráulico con carro de carga


2.3 Dispositivo de guía con cizalladora de broche pre-cortada
Rodillo de guía Ajuste el ancho de alimentación de la bobina Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados
Cisa de brocheado pre-cortada Cortar la bobina de acero antes de formar el rollo
Muestra digital Ver el ancho de alimentación directamente


2.4 Máquina de moldeado de rodillos
El tipo Capa doble
Velocidad de trabajo Aproximadamente 20 m/min Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados
Estructura Opcional: soportes de hierro fundido o pilar de guía
Sistema de conducción Sistema de cadenas Opcional: caja de cambios
Número de estaciones de formación 18 puestos
Diámetro del eje Eje sólido de 70 mm
Potencia del motor 5.5 Kw Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados
Material de los rodillos

45# acero pulido y cromado HRC58-62°
Material del eje Acero pulido de alta calidad 45# (torno CNC)
Material de las bobinas de acero IGP o IGP
espesor de la bobina de acero 0.25-0.8 mm


2.5 Actualización opcional: cobertura
Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados
Montado en el interior: No se requiere cobertura Cubierta sólida para la cadena Cubierta de seguridad de malla


2.6 Cortador
Tipo de potencia común El tipo de motor es opcional. Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados
Energía hidráulica

4-5,5 kW, personalizable
Material de las hojas

Cr12 Mov
Dureza

Con tratamiento extinguido HRC 58 ± 62°


2.7 Recolección de productos
Solución 1

Tabla de agotamiento

 Solución 2 Estabilizador automático
Tipo de potencia

No motorizadas, principalmente de manejo manual

 Tipo de potencia Motorizado, 3 kW
Dimensión Largo 4 m, personalizable Dimensión Largo 4-6m, personalizable
Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados


2.8 El gabinete de control del PLC
Marca del PLC Delta, personalizable Fuente de alimentación 380v, 50HZ, 3 fases (depende de las necesidades del cliente)
Marca del codificador Omron, personalizable Lenguaje Chino + inglés, español, francés, ruso, etc.
Pantalla táctil MCGS, personalizable Tipo de operación Interruptor de dos tipos manual / automático
Tipo de brazo colgante Ahorrar espacio Tipo de pie mayor integración de componentes y posicionamiento flexible

Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados

Caja de control del brazo colgado

Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados

Caja de control de pie


2.9 Unidad de potencia hidráulica (HPU)

Potencia del motor

 5.5Kw Máquina de moldeado de rodillos de dos capas para paneles de techo trapezoidales y corrugados
Se requiere aceite

El aceite hidráulico N32 o N46 está disponible

Diseño

La estación hidráulica tiene un sistema de enfriamiento del ventilador
No se puede optar

Se puede instalar en o dentro del primer rollo para ahorrar espacio



2.10 Análisis
Decoiler hidráulico de 5T Proporciona alimentación estable de la bobina con control de tensión ajustable
Apto para diferentes anchos y espesores de bobinas
Guía Asegura el posicionamiento preciso del material para la formación precisa
Crucial para mantener la alineación en la formación de doble capa
Enrollador La estructura de dos capas de pilares de guía ofrece una alta rigidez y precisión
El accionamiento en cadena garantiza una transmisión de energía confiable
La cubierta de la cadena protege la seguridad del operador y reduce el mantenimiento
Cortador hidráulico Realiza cortes precisos y limpios con fuerza hidráulica
Minimiza la deformación del material y el tiempo de inactividad
En la mesa Facilita la recolección y apilamiento de paneles sin problemas
Adjustable para adaptarse a las diferentes longitudes de los paneles


3Componentes de las líneas de producción

Componente Cantidad
Decoiler 1 juego
Enrollador 1 juego
Cortador hidráulico 2 juegos
En la mesa 2 juegos
Cabinet de control por control de comandos 1 juego
Estación hidráulica 1 juego


4. Opciones de personalización

Esta línea de formación de rollos admite herramientas y rollos de formación personalizados para producir dimensiones específicas de paneles trapezoidales y corrugados.Adaptación del ancho de la bobinaLas configuraciones de longitud de corte hidráulicas pueden incluir relieve de superficie, agujeros pre-punchados e integración con sistemas de apilamiento automatizados adaptados a las necesidades del cliente.
