MMS4X00-NS400 400Gb/s Transceptor óptico de modo único OSFP DR4

1. Descripción general del producto

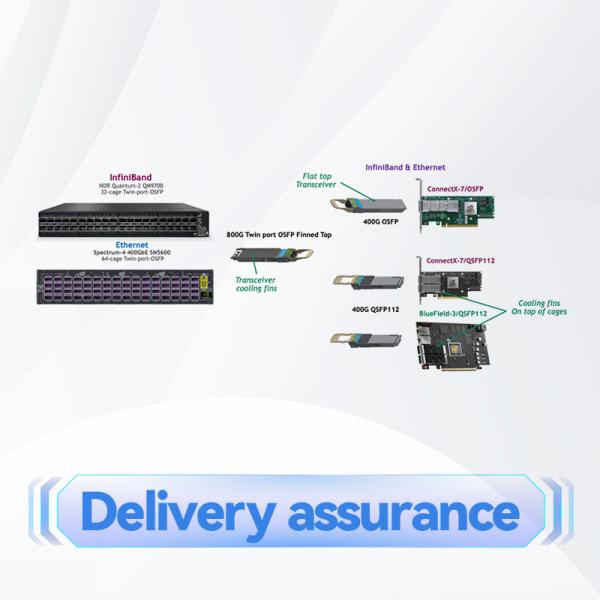

El NVIDIA® MMS4X00-NS400 es un transceptor óptico OSFP de puerto único de alto rendimiento diseñado para la infraestructura de centro de datos de próxima generación de 400Gb / s.Este módulo DR4 (4 canales Datacenter Reach) utiliza tecnología de fibra de modo único con modulación 100G-PAM4 por carril, que ofrece una transmisión fiable de hasta 100 metros. Con un diseño plano para una gestión térmica óptima en las jaulas de adaptadores ConnectX-7,Este transceptor se adapta automáticamente a los protocolos InfiniBand NDR y 400GbE Ethernet, que ofrece una flexibilidad excepcional para entornos de red de alta velocidad.cable de fibra pasiva, este transceptor activo incorpora capacidades sofisticadas de procesamiento de señales y diagnóstico.

2Características clave

• velocidad de datos de 400 Gb/s (4 canales 100G-PAM4)
• Hasta 100 m de alcance en fibra de modo único (SMF)
• Factor de forma OSFP con diseño plano
• Conector óptico MPO-12/APC único
• Tecnología láser EML de 1310 nm
• Función de doble velocidad: 400 Gb/s (4 canales) o 200 Gb/s (2 canales)
• Consumo máximo de energía: 9W (400G), 5,5W (200G)
• Monitoreo de diagnóstico digital integral (MDD)
• Se puede enchufar en caliente y cumple la norma RoHS
• Certificado de producto láser de clase 1

3Tecnología y normas básicas

Esto es avanzadoCables de fibra ópticaEl transceptor emplea tecnología de láser de modulación externa (EML) de 1310 nm y modulación PAM4 para lograr una alta densidad de datos. Cumple con las especificaciones IEEE 802.3bs 400GBASE-DR4, InfiniBand NDR,y OSFP MSA Rev.. 1. las condiciones de trabajo.12El módulo cuenta con una interfaz de gestión compatible con CMS 4.0 y admite la ecualización adaptativa, garantizando la integridad de la señal en diferentes condiciones de enlace.El conector MPO-12/APC con pulido en ángulo minimiza los reflejos traseros, lo que lo distingue de los conectores UPC convencionales utilizados con conectores más antiguos.cable de fibra pasivalas soluciones.

4Principio de trabajo

El transceptor convierte cuatro carriles eléctricos de señales PAM4 de 53.125 GBd desde el host en señales ópticas utilizando láseres EML integrados.Estas señales ópticas se transmiten a través de cuatro fibras dedicadas dentro del conector MPO-12 a través de un solo modoCables de fibra ópticaEn el extremo del receptor, los fotodiodos convierten las señales ópticas entrantes de nuevo en dominio eléctrico.y el énfasis de salida para compensar las deficiencias del canalEl módulo detecta automáticamente la configuración de fibra conectada,operando a plena velocidad de 400 Gb/s con conectividad de 4 canales o reduciéndose al modo de 200 Gb/s cuando solo se conectan 2 canales a través de cables divisores.

5. Escenarios de aplicación

• ConectX-7 400Gb/s NIC a las conexiones de conmutación NDR de Quantum-2/InfiniBand
• Interconexiones de clusters de computación de alto rendimiento (HPC) y IA/ML
• Arquitectura de red de centro de datos de columna vertebral 400GbE
• Centro de datos de hiperescala e infraestructura en la nube
• Redes de área de almacenamiento que requieren conexiones de gran ancho de banda

6Especificaciones técnicas

7. Ventajas y puntos de venta

• Flexibilidad del protocolo:Detecta y se adapta automáticamente a los protocolos InfiniBand NDR y 400GbE Ethernet sin necesidad de configuración.
• Inteligencia de doble velocidad:Reduce automáticamente a 200Gb/s el funcionamiento cuando se utilizan cables divisores 1:2, reduciendo el consumo de energía en casi un 40%.

• El DDM integral proporciona un monitoreo en tiempo real de la temperatura, el voltaje, la potencia TX/RX y la corriente de sesgo por carril para un mantenimiento proactivo.
• Confiabilidad mejorada:Las rigurosas pruebas y el control de calidad de NVIDIA aseguran un rendimiento y una longevidad superiores en comparación con las soluciones ópticas alternativas.

8Servicio y apoyo

Este transceptor está respaldado por la garantía de calidad y el soporte técnico de NVIDIA.Nuestro equipo técnico ofrece asesoramiento 24/7 para la integración de apoyo y solución de problemasSomos un distribuidor autorizado de componentes de red NVIDIA originales, incluyendo este dispositivo de alto rendimiento.Cables de fibra ópticaSolución de transceptor.

9Preguntas frecuentes

P: ¿Cuál es la diferencia entre los transceptores ópticos DR4 y FR4?
R: Los transceptores DR4 utilizan fibra paralela de un solo modo con conectores MPO para alcanzar hasta 500 m, mientras que los FR4 utilizan tecnología CWDM sobre fibra dúplex para alcanzar hasta 2 km.El DR4 es típicamente más rentable para aplicaciones intracentral de datos.

P: ¿Puede este transceptor ser utilizado con fibra de modo único y multimodo?
R: No, el MMS4X00-NS400 está diseñado específicamente para aplicaciones de fibra monomodo.Utilice siempre el modo único aprobadoCables de fibra óptica.

P: ¿Cómo funciona la función de doble velocidad?

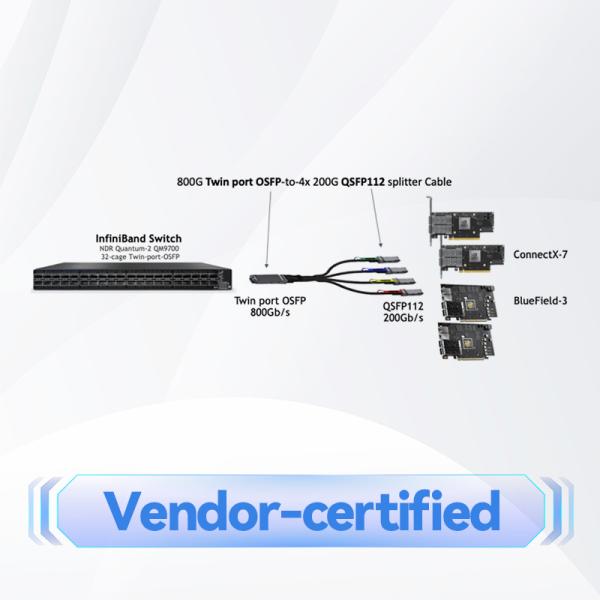

R: Cuando se conecta con un cable divisor 1:2 (como la serie MFP7E40), el transceptor detecta automáticamente que solo hay 2 canales conectados y reduce el funcionamiento al modo 200Gb/s,reducción simultánea del consumo de energía de 9W a 5W.5W.

10Las precauciones

• Siempre utilice cables cruzados MPO-12/APC recomendados por NVIDIA (serie MFP7E30) para un rendimiento óptimo.
• Asegurar la limpieza adecuada de los conectores MPO antes de la instalación para evitar la contaminación que causa el 80% de los problemas de enlace.
• No mezcle los conectores APC (verdes) con los conectores UPC (azules), ya que no son compatibles.
• Operar dentro del rango de temperatura especificado de 0°C a 70°C para un rendimiento fiable.
• Este producto láser de clase 1 es seguro en condiciones normales de funcionamiento, pero no debe desmontarse.
• Manejar el transceptor y asociadoscable de fibra pasivacon cuidado para evitar daños en las interfaces ópticas.
