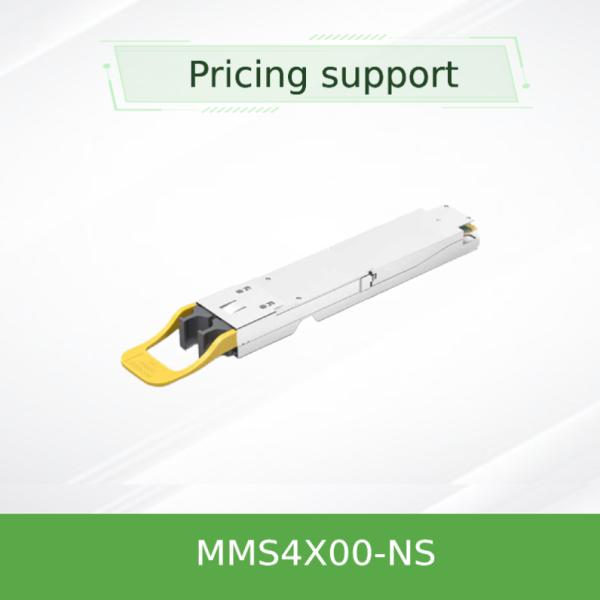

MMS4X00-NS Transceptor Óptico OSFP DR8 de 800Gbps de Dos Puertos, Monomodo

1. Descripción General del Producto

El NVIDIA® MMS4X00-NS representa un avance en la conectividad de centros de datos como el primer transceptor óptico OSFP de dos puertos de 800 Gb/s de la industria. Este innovador módulo DR8 (Datacenter Reach de 8 canales) integra dos motores transceptores independientes de 400 Gb/s dentro de un único factor de forma OSFP, ofreciendo una densidad de puertos sin precedentes para los conmutadores Quantum-2 InfiniBand y Spectrum-4 Ethernet. Utilizando tecnología de fibra monomodo con modulación 100G-PAM4 por canal, este transceptor logra una transmisión fiable de hasta 100 metros, manteniendo una eficiencia energética excepcional. El diseño de la parte superior con aletas asegura una gestión térmica óptima en entornos de conmutación refrigerados por aire, proporcionando una alternativa superior a las soluciones de cable de fibra pasivo.

2. Características Clave

• Ancho de banda agregado de 800 Gb/s (2 puertos de 400 Gb/s)
• Diseño de dos puertos con dos conectores MPO-12/APC independientes
• Alcance de hasta 100 m en fibra monomodo (SMF)
• Factor de forma OSFP con parte superior con aletas para una refrigeración por aire mejorada
• Tecnología láser EML de 1310 nm con 100G-PAM4 por carril
• Soporte de doble protocolo: InfiniBand NDR y Ethernet 400GbE
• Consumo máximo de energía: 17W (funcionamiento completo)
• Modo de suspensión de baja potencia: 1,5W
• Monitorización de diagnóstico digital (DDM) completa por canal
• Conectable en caliente y conforme con RoHS
• Producto láser de clase 1 certificado

3. Tecnología y Estándares Principales

Este avanzado cable de fibra óptica transceptor emplea tecnología láser de modulación externa (EML) de 1310 nm de vanguardia con modulación PAM4 para lograr una densidad de datos excepcional. Cumple con las especificaciones IEEE 802.3bs 400GBASE-DR4, InfiniBand NDR y OSFP MSA Rev. 1.12. El módulo cuenta con una interfaz de gestión compatible con CMS 4.0 y admite ecualización adaptativa, lo que garantiza la integridad de la señal en entornos exigentes de centros de datos. Los conectores duales MPO-12/APC con pulido en ángulo minimizan las reflexiones traseras, ofreciendo ventajas significativas sobre las implementaciones de cable de fibra pasivo.

4. Principio de Funcionamiento

El transceptor incorpora dos motores transceptores completos de 400 Gb/s que funcionan de forma independiente dentro de una única carcasa. Cada motor convierte cuatro carriles eléctricos de señales PAM4 de 53,125 GBd en señales ópticas utilizando láseres EML integrados. Estas señales ópticas se transmiten a través de ocho fibras dedicadas (cuatro por puerto) dentro de los conectores MPO-12 sobre cable de fibra óptica monomodo. La tecnología DSP avanzada proporciona reajuste de la señal, ecualización de entrada adaptativa y énfasis de salida para mantener la integridad de la señal. El módulo detecta automáticamente las configuraciones de fibra conectadas, admitiendo conexiones directas de 400 Gb/s o configuraciones de divisor que permiten el funcionamiento a 200 Gb/s con un consumo de energía reducido.

5. Escenarios de Aplicación

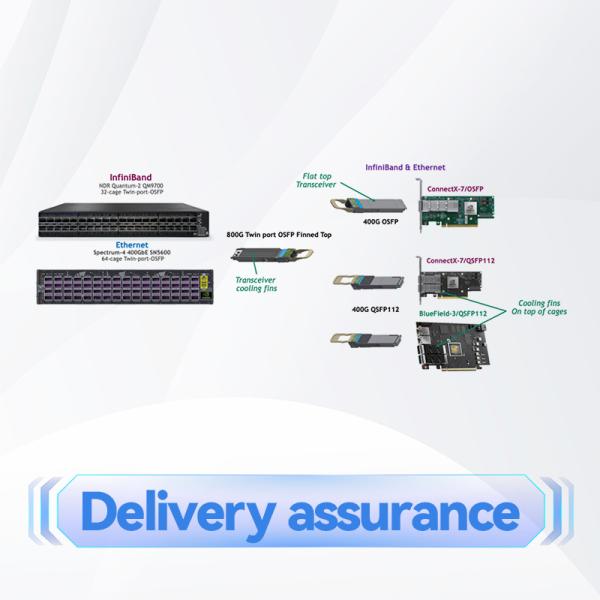

• Interconexiones de conmutador a conmutador de alta densidad en sistemas Quantum-2/InfiniBand NDR
• Conexiones de estructura de conmutación Ethernet Spectrum-4
• Redes troncales de clústeres de IA/ML y HPC
• Arquitecturas de centro de datos a gran escala de tipo spine-leaf
• Conectividad del sistema DGX H100 a la infraestructura de conmutación
• Conectividad del adaptador ConnectX-7 y DPU BlueField-3

6. Especificaciones Técnicas

7. Ventajas y Puntos de Venta

• Densidad sin precedentes: Ofrece dos puertos de 400 Gb/s en un único factor de forma OSFP, duplicando eficazmente la capacidad de los puertos en comparación con los transceptores tradicionales.
• Agnóstico al protocolo: Se adapta automáticamente a los protocolos InfiniBand NDR y Ethernet 400GbE en función de la configuración del conmutador host.
• Implementación flexible: Admite múltiples escenarios de conectividad, incluyendo conmutador a conmutador, conmutador a adaptador y configuraciones mixtas con adaptación automática de la velocidad.
• Gestión térmica avanzada: El diseño de la parte superior con aletas asegura una refrigeración óptima en entornos de conmutación de alta densidad, manteniendo la fiabilidad a plena carga.
• Monitorización completa: Las amplias capacidades DDM proporcionan monitorización por carril de la temperatura, el voltaje, la potencia TX/RX y la corriente de polarización para un mantenimiento proactivo.

8. Servicio y Soporte

Este transceptor está respaldado por la garantía de calidad y el soporte técnico integral de NVIDIA. Complementamos esto con nuestro extenso inventario de $10 millones para una entrega global rápida. Nuestro equipo técnico proporciona consultas 24/7 para soporte de integración y resolución de problemas, asegurando un rendimiento óptimo en su entorno de red. Como distribuidor autorizado de componentes de red originales de NVIDIA, garantizamos productos auténticos, incluyendo esta avanzada solución de transceptor de cable de fibra óptica.

9. Preguntas Frecuentes

P: ¿Cuál es la diferencia entre las versiones con aletas y con parte superior plana?
R: La versión con aletas (MMS4X00-NS) está diseñada para conmutadores refrigerados por aire con capacidades de refrigeración mejoradas. La versión con parte superior plana (MMS4X00-NS-FLT) está destinada a sistemas refrigerados por líquido y despliegues DGX H100 donde se requiere una gestión térmica diferente.

P: ¿Puedo usar diferentes tipos de cable en los dos puertos simultáneamente?
R: No, ambos puertos deben usar el mismo tipo de cable, ya sea ambos cables directos de 400 Gb/s o ambos cables divisores 1:2 para el funcionamiento a 200 Gb/s. No se admite la mezcla de tipos de cable.

P: ¿Cómo se compara esto con el uso de dos transceptores de 400 Gb/s separados?
R: El diseño de dos puertos proporciona la misma funcionalidad que dos transceptores discretos, pero con una densidad de puertos significativamente mayor, un consumo de energía reducido (17W frente a ~18W para dos unidades separadas) y una gestión de cables simplificada a través del diseño de factor de forma integrado.

10. Precauciones

• Utilice siempre los cables de cruce MPO-12/APC recomendados por NVIDIA (serie MFP7E30 para directos, MFP7E40 para divisores) para un rendimiento óptimo.
• Asegúrese de limpiar correctamente los conectores MPO antes de la instalación para evitar la contaminación que causa la mayoría de los problemas de enlace.
• No mezcle conectores APC (verdes) con conectores UPC (azules), ya que no son compatibles.
• Mantenga la temperatura de funcionamiento entre 0°C y 70°C para un rendimiento fiable.
• Este producto láser de clase 1 es seguro en condiciones normales de funcionamiento, pero no debe desmontarse.
• Manipule el transceptor y el cable de fibra pasivo asociado con cuidado para evitar daños en las interfaces ópticas.
