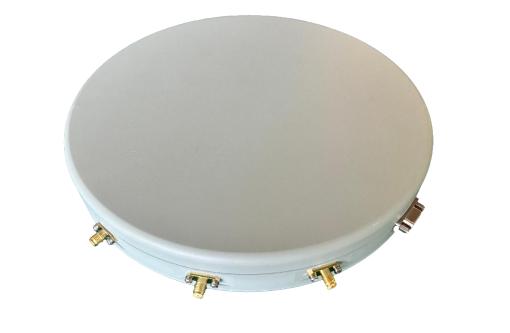

Este producto es un dispositivo integrado anti-interferencias de navegación por satélite multi-sistema de 7 elementos miniaturizado diseñado para drones civiles y usuarios industriales. Soporta cuatro sistemas de satélites (BDS, GPS, GLONASS y GALILEO) y cuenta con capacidad anti-interferencias de banda ancha, con una capacidad máxima para resistir hasta 6 señales de interferencia simultáneas.

Integrado internamente con un conjunto de antenas de 7 elementos, componentes anti-interferencias y un receptor de navegación por satélite, el dispositivo combina miniaturización, diseño ligero y rentabilidad. Las especificaciones técnicas y funciones clave incluyen:

• Recepción de Señales RNSS: Soporta los códigos civiles de BDS-B1i, BDS-B1c, GPS-L1, GLO-G1 y GAL-E1, lo que permite una recepción estable de las señales RNSS de los cuatro sistemas de satélites.
• Función Anti-Interferencia: Efectivo para las bandas de frecuencia BDS-B1, GPS-L1, GLO-G1 y GAL-E1, suprimiendo interferencias supresivas como interferencias de banda estrecha, banda ancha, pulso, barrido de frecuencia e interferencia gaussiana.
• Parámetros de Rendimiento: Precisión de posicionamiento horizontal ≤1.5 metros (95%), precisión de medición de velocidad ≤0.2 m/s (95%), precisión de temporización ≤100ns (95%); rango de voltaje de entrada 6~33V (alimentado a través del conector XT30), consumo de energía ≤25W.
• Características Físicas y de Salida: Dimensiones externas Φ220*29.5mm, peso ≤1200g (color: gris francés); módulo de navegación y posicionamiento de frecuencia completa incorporado, que emite datos a través del protocolo NMEA0183 (puerto serie o puerto RF opcional).
• Funciones Adicionales: Actualización de software (a través del puerto serie para los módulos anti-interferencia y receptor), autocomprobación del sistema, patrulla de estado, protección anti-quemado (resiste una potencia de onda continua ≥10W) y protección contra sobretensión.

• Compatibilidad Multi-Sistema: Soporta BDS, GPS, GLONASS y GALILEO simultáneamente, evitando la dependencia de un único sistema de satélites. Esto mejora la estabilidad de la recepción de la señal y la redundancia en entornos electromagnéticos complejos.
• Rendimiento Anti-Interferencia Superior: Logra una relación señal-interferencia de ≥110dB para una sola interferencia, ≥100dB para tres interferencias y ≥90dB para seis interferencias, suprimiendo eficazmente múltiples tipos de interferencia supresiva y garantizando servicios PNT (Posicionamiento, Navegación, Temporización) ininterrumpidos.
• Diseño Miniaturizado y Ligero: Con dimensiones de Φ220*29.5mm y un peso ≤1200g, es compacto y ligero, adecuado para aplicaciones con limitaciones de espacio (por ejemplo, drones civiles, vehículos no tripulados) sin añadir una carga excesiva.
• Salida de Datos Flexible: Ofrece dos métodos de salida opcionales: puerto serie TTL (se conecta al puerto serie GNSS del controlador de vuelo a través de una línea DuPont) y puerto RF (se conecta al puerto de antena del localizador de drones a través de un cable SMA), adaptándose a diversas necesidades de conexión de dispositivos.
• Seguridad y Durabilidad Robustas: Equipado con protección contra sobretensión (evita daños por voltaje de entrada anormal) y protección anti-quemado (resiste una potencia de onda continua ≥10W). También cumple con los requisitos de la prueba de lluvia GJB150A, lo que garantiza la fiabilidad en condiciones adversas.
• Amplia Adaptabilidad de Voltaje: Soporta un rango de voltaje de entrada de 6~33V, compatible con varias fuentes de alimentación en escenarios industriales y no tripulados, lo que reduce las restricciones de coincidencia de energía.
• Bajo Costo y Alta Integración: Integra el conjunto de antenas, los componentes anti-interferencia y el receptor de navegación en una sola unidad, reemplazando los terminales de posicionamiento convencionales y las antenas activas, simplificando la configuración del sistema y reduciendo los costos generales.

El dispositivo se utiliza principalmente para mejorar la seguridad y la estabilidad de los sistemas de navegación por satélite, protegiendo los terminales de los usuarios de las interferencias. Sus escenarios de aplicación típicos incluyen:

• Seguridad de la Sincronización Horaria: Aplicado en redes eléctricas, redes de telecomunicaciones y sistemas financieros para proporcionar señales de temporización sin interferencias, lo cual es fundamental para la estabilidad de la transmisión de energía, la sincronización de señales de comunicación y el sellado de tiempo de las transacciones financieras.
• Navegación para Sistemas No Tripulados: Proporciona soporte de navegación fiable para drones civiles, coches no tripulados y barcos no tripulados. Evita las desviaciones de navegación causadas por interferencias, garantizando un funcionamiento seguro durante tareas como levantamientos aéreos, conducción autónoma y patrullas marítimas.
• Navegación de Defensa de Flotas: Se utiliza en flotas de vehículos (por ejemplo, flotas de transporte industrial, flotas de patrulla de seguridad) para mantener una navegación estable en entornos electromagnéticos complejos, evitando interrupciones de la misión debido a fallos de navegación.
• Navegación Logística de Alta Gama: Mejora la precisión de la navegación y la capacidad anti-interferencia de los vehículos/equipos de transporte de carga de alto valor. Garantiza la eficiencia y la seguridad del transporte de carga al evitar errores de navegación inducidos por interferencias.

A1: Soporta cuatro sistemas de satélites: BDS (BeiDou), GPS, GLONASS, y GALILEO. Las bandas de frecuencia civiles (códigos civiles) soportadas son BDS-B1i, BDS-B1c, GPS-L1, GLO-G1 y GAL-E1. Las frecuencias de funcionamiento correspondientes son: BDS-B1 (1561.098MHz), GPS-L1/GAL-E1 (1575.42MHz) y GLO-G1 (1602MHz).

A2: Su rendimiento anti-interferencia es el siguiente:

• Relación señal-interferencia: ≥110dB para una sola interferencia, ≥100dB para tres interferencias y ≥90dB para seis interferencias.
• Puede suprimir múltiples interferencias supresivas, incluyendo interferencia de banda estrecha, interferencia de banda ancha, interferencia de pulso, interferencia de barrido de frecuencia e interferencia gaussiana, cubriendo las bandas de frecuencia BDS-B1, GPS-L1, GLO-G1 y GAL-E1.

A3: Hay dos métodos de conexión disponibles (elija uno):

• Conexión de Puerto Serie: Utilice una línea DuPont de puerto serie TTL para conectarse al puerto serie GNSS del controlador de vuelo. Conecte el extremo "TX" del cable de datos a la interfaz "RX" del controlador de vuelo, el extremo "RX" a la interfaz "TX" del controlador de vuelo y el extremo "GND" a la interfaz "GND" del controlador de vuelo.
• Conexión de Puerto RF: Utilice un cable SMA para conectar el puerto RF del producto (actualmente solo está disponible el puerto RF central) al puerto de antena del localizador de drones.Nota: Asegúrese de que la interfaz del dispositivo conectado no suministre energía superior a 5V para evitar conflictos de energía o daños al dispositivo.

A4: El producto utiliza un conector de alimentación XT30, con un rango de voltaje de entrada de 6~33V (no exceda los 33V para evitar daños). Su consumo máximo de energía es ≤25W.

A5: Sí, soporta actualizaciones de software. Puede actualizar el módulo anti-interferencia y el módulo receptor a través del puerto serie de nivel TTL (pines TXD0/RXD0, designados como el puerto serie de actualización).

A6: Emite información de posicionamiento, navegación y temporización de acuerdo con el protocolo NMEA0183, que es compatible con la mayoría de los controladores de vuelo y dispositivos de navegación por satélite.

A7: Utilice tornillos M3 para instalar y asegurar el producto al soporte de la plataforma (por ejemplo, el cuerpo del dron, el chasis del vehículo no tripulado). Asegúrese de que la instalación sea firme para evitar daños a los componentes internos causados por la vibración.

A8: El producto tiene una fuerte adaptabilidad ambiental:

• Temperatura de funcionamiento: -40℃ ~ +55℃;
• Temperatura de almacenamiento: -55℃ ~ +70℃;
• Humedad relativa: 96% (a 40℃, sin condensación);
• Resistencia a la lluvia: Cumple con los requisitos de la prueba de lluvia GJB150A.

A9: Incluye dos protecciones de seguridad clave:

• Protección contra sobretensión: Evita daños causados por un voltaje de entrada excesivo;
• Protección anti-quemado: Resiste una potencia de onda continua ≥10W para evitar el agotamiento de los componentes debido a una fuerte interferencia.

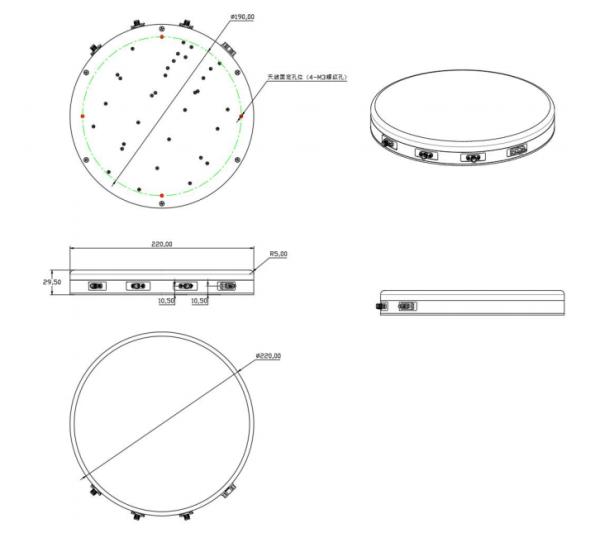

A10: Sus dimensiones externas son Φ220mm * 29.5mm (forma circular), y su peso es ≤1200g. El color es gris francés, adecuado para la integración en varios diseños de dispositivos industriales y no tripulados.
