Yutong TM6041-PA Aislador de Distribución de Señal de Corriente de Alta Precisión 4-20mA Una Entrada y Una Salida

1. Descripción general del Yutong TM6041-PA

El Yutong TM6041-PA es un distribuidor de aislamiento de señal de CC de entrada única y salida única ultra delgado, que mide solo 16 mm de grosor. Realiza simultáneamente las cuádruples funciones de suministro de energía, aislamiento, transmisión y protección dentro de una carcasa compacta. Aísla y convierte con precisión la señal de 4 a 20 mA de un transmisor de campo de dos hilos en una salida estándar de 4 a 20 mA. El aislamiento de 2,5 kV en los terminales de entrada, salida y alimentación protege los módulos analógicos del PLC de los bucles de tierra y las sobretensiones. Con una precisión de ±0,1% y un tiempo de respuesta de <10 ms, asegura un funcionamiento estable y rápido en bucles de control críticos como flujo, presión y nivel de líquido.

2. Características principales:

• Señal de entrada: 4–20 mA (transmisor de 2 hilos o fuente de corriente)
• Señal de salida: 4–20 mA (carga 0–550 Ω, típica 250 Ω)
• Fuente de alimentación: 20–35 V CC, típica 24 V CC
• Aislamiento: 2,5 kV CA / 1 min (entrada, salida, alimentación)
• Precisión: ±0,1 % F.S. (25°C)
• Deriva de temperatura: ≤0,01 % F.S./°C
• Tiempo de respuesta: ≤10 ms (0 a 90%)
• Temperatura de funcionamiento: -20…+60°C
• Carcasa/Montaje: Carcasa delgada de 16 mm, montaje en riel DIN de 35 mm, bloques de terminales enchufables
• Certificaciones: CE, SIL (Seguridad funcional)

El módulo utiliza una fuente de alimentación universal de 24 VCC, lo que resulta en un consumo de energía tan bajo como 47 mA. Su amplio rango de temperatura de funcionamiento de -20°C a +60°C ha demostrado su eficacia en parques de tanques petroquímicos, altos hornos metalúrgicos y equipos auxiliares de plantas de energía. Los terminales enchufables y los clips de riel DIN de 35 mm hacen que la instalación y el mantenimiento sean tan simples como cambiar un fusible: conexión y desconexión en caliente, no se requieren tornillos y el mantenimiento se completa en dos minutos. Los indicadores de estado LED y un puerto de programación USB superior permiten la reescritura del rango y la calibración del punto cero mediante un teléfono móvil.

Aislamiento de señal: Bloquea completamente las corrientes de bucle de tierra, las sobretensiones y el ruido de alta frecuencia, protegiendo los módulos analógicos PLC/DCS.
Salida de distribución de energía: Proporciona energía de bucle estable de ≥18 V, 22 mA para transmisores de dos hilos.
Reprogramación de rango: Un puerto USB oculto en la parte superior permite la calibración en línea de cero/span en menos de 30 segundos utilizando software de PC.
Protección contra fallas: Alarma automáticamente al límite superior para entradas de circuito abierto y límites de corriente para salidas de cortocircuito. Se admite el mantenimiento de intercambio en caliente.

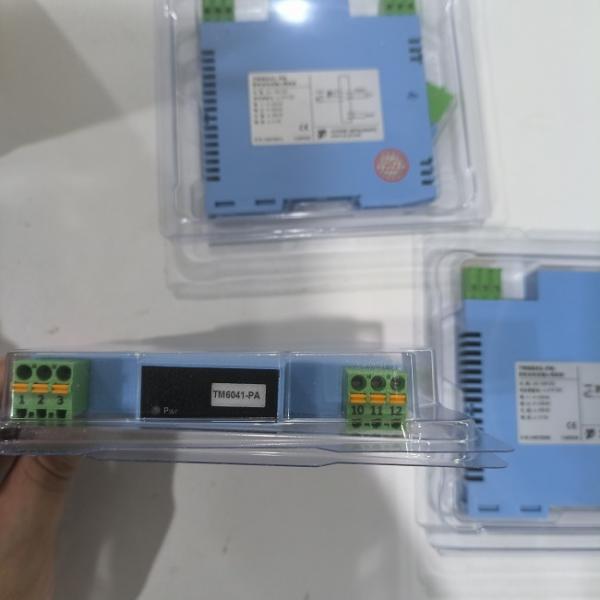

3. Imágenes de detalles del producto
