Turck IM34-11EX-I 7506630 Amplificador de medición de temperatura Entrada para resistencias Pt100 Ni100 4…20 mA

1. Descripción general del Turck IM34-11EX-I 7506630

El Turck IM34-11EX-I 7506630 es un amplificador de medición de temperatura. Convierte instantáneamente señales de microvoltios de Pt100, Ni100 o termopares en áreas peligrosas en una corriente universal de 4–20 mA. Su precisión de ±0,1% permite una medición precisa de cada grado dentro del rango de 0-1990°C. Sus ocho certificaciones internacionales a prueba de explosiones, incluyendo ATEX, IECEx y UL, garantizan una estabilidad sólida incluso en la Zona 2, eliminando la necesidad de cableado en el sitio en recintos a prueba de explosiones.

2. Características principales:

• Número de pedido: 7506630
• Tipo: Amplificador de medición de temperatura de un solo canal (versión Ex)
• Alimentación: 20…250 V CA (40…70 Hz) o 20…125 V CC, consumo de energía ≤ 3 W
• Señal de entrada:
– RTD Pt100/Ni100 de 2/3/4 hilos (IEC 751/DIN 43760)
– Termopares B, E, J, K, N, R, S, T (ITS 90/IEC 584)
– Señal mV de bajo nivel: -160…+160 mV
• Señal de salida: 0/4…20 mA (lineal, dependiente de la temperatura), carga ≤ 600 Ω
• Método de ajuste: Interruptor giratorio, rango ajustable de -100…1990 °C (pasos de 1 K o 10 K)
• Precisión:
– Entrada RTD ±50 mΩ, deriva ±3 mΩ/K
– Entrada TC ±15 µV, deriva ±3,2 µV/K
– Corriente de salida ±5 µA, deriva 0,0025 %/K
• Tiempo de respuesta: Subida/caída ≤ 1 s
• Seguridad intrínseca: Ex ia IIC T4 Ga / Ex ia IIIC T135 °C Da (ATEX, IECEx, UL, cFMus, TR CU, INMETRO, CCOE, NEPSI, KOSHA)
• Aislamiento: Entrada-salida-alimentación 2,5 kV CA
• Carcasa: IP20, plástico PC/ABS, dimensiones 104 × 18 × 110 mm, peso 157 g
• Montaje: Carril DIN NS35 o montaje en panel, -25…+70 °C (UL/FM: -25…+60 °C)

Entrada todo en uno: entradas RTD, TC y mV: no se requiere reemplazo de módulo.
Montaje directo a prueba de explosiones: Se puede instalar directamente en aplicaciones de Zona 2/Div 2, eliminando la necesidad de una barrera de aislamiento adicional.
Supervisión de rotura/cortocircuito de cable: Salida opcional de 0 o >22 mA durante una condición de falla, lo que facilita el diagnóstico del PLC.
Fuente de alimentación de amplio rango: 20 V–250 V CA/CC, un modelo cubre las redes eléctricas globales.
Compensación de unión fría: La compensación interna automática o externa Pt100 opcional garantiza la precisión del termopar.

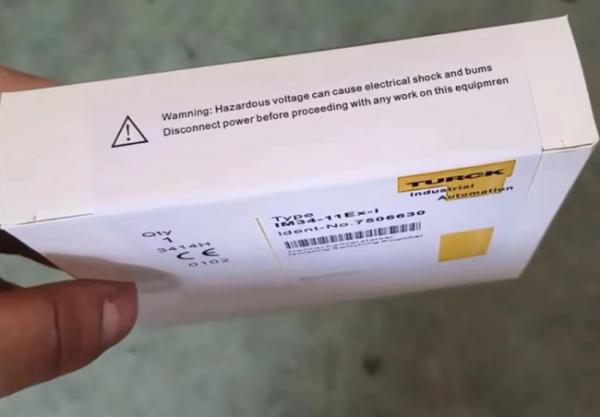

3. Imágenes de detalles del producto
