INFINEON FF600R12IP4 módulos IGBT duales PrimePACK 1200V 600A ensamblados en Gernamy

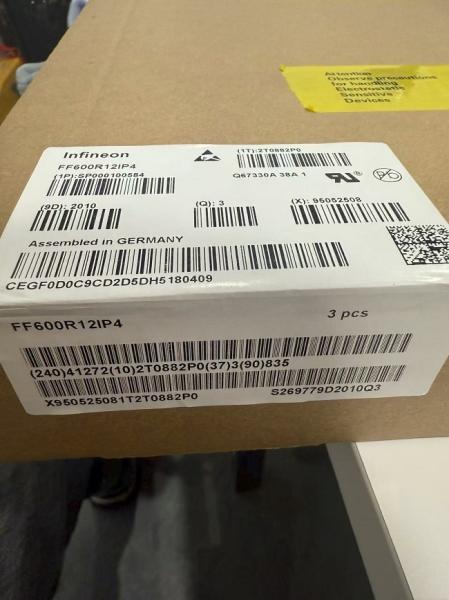

Imagen instantánea del producto
El Infineon FF600R12IP4 es un módulo IGBT4 de medio puente de 1200 V, 600 A empaquetado en una carcasa PrimePACKTM 3 resistente.Proporciona una densidad de potencia líder en la industria, bajas pérdidas de conmutación y un rendimiento térmico superior hasta una temperatura de unión de 175 °C.

Ventajas clave
• 1200 V de tensión de bloqueo con una corriente nominal de 600 A por posición del interruptor
• TRENCHSTOPTM IGBT4 + Tecnología de diodos 4 controlados por emisores con hasta un 15% menos de Eoff en comparación con la generación anterior
• Substrato cerámico de Al2O3 y placa base de AlSiC para una capacidad de ciclo térmico 30% mayor (ΔTj = 70 K, > 60 k ciclos)
• NTC integrado para una protección precisa contra la sobre-temperatura (R25 = 5 kΩ ± 5 %)
• Los pines de alimentación de ajuste de presión eliminan la fatiga de la soldadura; material de interfaz térmica de cambio de fase (TIM) pre-aplicado opcional
• UL 1557 reconocido, IEC 60747-15 y RoHS/REACH conforme

Especificaciones técnicas
• Topología: medio puente (2 en 1)
• VCES: 1200 V
• IC @ 80 °C: 600 A
• VCE (sat) tipo: 1,70 V @ 600 A, 25 °C
• Energía de conmutación: Eon = 115 mJ, Eoff = 145 mJ (600 A, 600 V, 150 °C, RG = 1,5 Ω)
• Diodo IF: 600 A
• Diodo VF: 1,55 V tipo @ 600 A, a 25 °C
• tq (diodo): 0,9 μs por ejemplo
• Inductancia de desviación del módulo: ≤ 20 nH
• Tensión de aislamiento: 6 kV (50 Hz, 1 min)
• Deslizamiento / espacio libre: 14,0 mm / 12,7 mm
• Temperatura de funcionamiento: 40 °C... + 150 °C (Tvj)
• Torque de montaje: 3 N·m (M5) por terminal de potencia, 1,5 N·m (M4) por terminal auxiliar
• Peso: 305 g
• Embalaje: 140 × 100 × 38 mm PrimePACKTM 3

Aplicaciones típicas
• Convertidores de turbinas eólicas de varios MW
• Inversores solares centralizados hasta 1500 VDC
• Motores de alta potencia (bombas, compresores y grúas)
• Rectificadores activos y sistemas UPS

Cumplimiento y ordenamiento
Número de la parte: FF600R12IP4
Las normas: CE, UL, CSA, RoHS/REACH, IEC 60747-15
Embalaje: bandeja (5 módulos por caja), ficha de datos y certificado RoHS incluidos.
