Barrera de aislamiento de 1 canal de fuente de alimentación para transmisor SMART Pepperl+Fuchs HiC2025, 24VCC

Posicionamiento del producto
El HiC2025 es un modelo clásico de la serie Hi de barreras de aislamiento de Pepperl+Fuchs, Alemania. Está diseñado para proporcionar alimentación intrínsecamente segura y aislamiento de señal para transmisores inteligentes de dos hilos (que admiten los protocolos HART/BRAIN) en ubicaciones peligrosas como la Zona 0, la Zona 1 y la Zona 2. Convierte la alimentación de bucle de 24 V CC en una señal segura de 4-20 mA y proporciona un aislamiento de tres vías de 2,5 kV (entrada, salida y alimentación) entre las áreas peligrosas y seguras del campo, lo que garantiza un funcionamiento fiable del sistema y la seguridad del personal y los equipos.

Características principales
• Comunicación inteligente: Las señales digitales bidireccionales se transmiten sin pérdida. Los comunicadores HART, BRAIN o los sistemas de gestión de dispositivos AMS pueden comunicarse directamente con los transmisores de campo desde la sala de control, lo que permite la configuración remota, el diagnóstico y la optimización de activos.
• Conversión de alta precisión: El error de transmisión típico ≤ 0,1% y la deriva de temperatura ≤ 50 ppm/K satisfacen las necesidades del control de procesos de alta precisión. • A prueba de fallos: Protección integrada contra cortocircuitos, polaridad inversa, sobrecarga e interrupción de línea; certificación de seguridad funcional SIL 2/SC 3, conforme a los sistemas instrumentados de seguridad IEC 61508/IEC 61511.
• Salida flexible: Admite modos de cableado de fuente y sumidero, compatible con varios requisitos de tarjetas DCS/PLC.
• Apto para el campo: Carcasa ultradelgada de 12,5 mm, montaje en carril DIN, terminales enchufables, mantenimiento sin apagar; etiquetado del panel frontal para una fácil identificación del circuito.

Especificaciones técnicas
Lado de alimentación (área segura)
• Tensión de alimentación: 20 … 35 V CC
• Consumo de energía: ≤ 0,8 W

Lado de campo (área peligrosa)
• Tensión de salida: ≥ 16 V (@ 20 mA)
• Corriente de salida: 4 … 20 mA (Sobrecarga 25 mA)
• Tensión de circuito abierto: ≤ 28 V
Características de la señal
• Capacidad de carga: 0 … 550 Ω
• Tiempo de respuesta: ≤ 1 ms
• Tensión de aislamiento: 2,5 kV CA, 1 min

Condiciones ambientales
• Temperatura de funcionamiento: -20 … +60 °C (-4 … +140 °F)
• Temperatura de almacenamiento: -40 … +80 °C
• Humedad relativa: 5 … 95 % HR (sin condensación)
• Grado de protección: IP20 (lado del terminal) de acuerdo con IEC 60529
• EMC: de acuerdo con EN 61326-1 (Ubicaciones industriales)

Certificaciones y cumplimiento
• ATEX / IECEx: Ex ia IIC T4 Ga, Ex ia IIIC T135°C Da, Ex ia I Ma
• UL / FM / CSA: Clase I, División 1, Grupos A-D; Clase II, División 1, Grupos E-G; Clase III
• NEPSI / CCCF: Conformidad a prueba de explosiones de China

Datos mecánicos
• Dimensiones: 12,5 × 106 × 128 mm (An × Al × Pr)
• Peso: Aproximadamente 100 g
• Montaje: Carril DIN de 35 mm (EN 60715)
• Terminales: Enchufables, cable sólido o trenzado de 0,2 … 2,5 mm²

Aplicaciones típicas
• Petroquímica: Fuente de alimentación y aislamiento de señal para transmisores de temperatura, presión, presión diferencial y nivel en plantas de refinación, olefinas y aromáticos. • Plataformas offshore: Detección de gas sulfuroso y monitorización de la presión en la boca de pozo en FPSO y plataformas de perforación.
• Productos químicos finos: Circuitos a prueba de explosiones para transmisores inteligentes de pH y caudal de reactor.
• Productos farmacéuticos y alimenticios: Transmisores de presión higiénicos para áreas limpias, aislándolos de los sistemas BMS/EMS.
• Servicios públicos: Sistemas instrumentados de seguridad (SIS) para estaciones reguladoras de presión de gas, tanques de almacenamiento de GNL y estaciones de repostaje de hidrógeno.

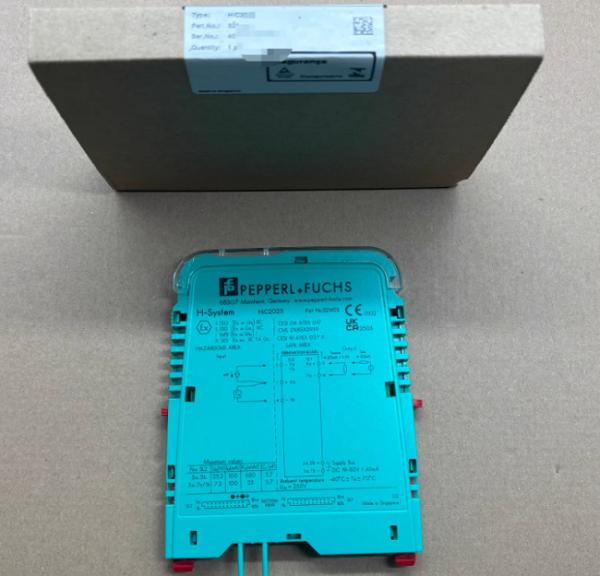

Imágenes de detalles del producto
