Sensor ultrasónico de haz pasante en miniatura Pepperl+Fuchs UBE800-F77-SE2-V31 233248 20-30VDC

1. Descripción general del Pepperl+Fuchs UBE800-F77-SE2-V31 233248

El Pepperl+Fuchs UBE800-F77-SE2-V31 233248 es la barrera ultrasónica transmisor-receptor todo en uno más compacta de la serie F77 de Pepperl+Fuchs. Utiliza una ventana de haz de 800 mm para detectar objetos de cualquier material, color o transparencia, manteniendo una señal confiable incluso en entornos brillantes, reflectantes o polvorientos. Es ideal para pequeñas líneas de montaje, maquinaria de precisión, fabricación de electrónica y clasificación logística.

2. Características principales:

Método de detección: Haz pasante (combinación transmisor-receptor)
Rango de detección: 0…800 mm (distancia entre el transmisor y el reflector/receptor)
Zona ciega: ≤ 20 mm
Objetivo estándar: objeto cuadrado de 25 mm × 25 mm (se pueden detectar objetivos más pequeños)
Precisión de repetición: ± 0,5 mm
Frecuencia de conmutación: 100 Hz
Tiempo de respuesta: ≤ 5 ms
Tipo de salida: 1 × PNP normalmente abierto, conmutable NO/NC
Corriente de salida: ≤ 200 mA, a prueba de cortocircuitos, protegido contra polaridad inversa
Tensión de alimentación: 20…30 V CC, ondulación: ≤ 10%
Corriente sin carga: ≤ 20 mA
Método de enseñanza: Enseñanza por botón/enseñanza remota (cable TEACH-IN)
Indicador: LED verde: Indicador de encendido
Material de la carcasa: Plástico reforzado con fibra de vidrio (PBT)
Clase de protección: IP67 (IEC 60529)
Resistencia a los golpes: 30 g / 11 ms
Resistencia a la vibración: 10…55 Hz, ±1 mm
Temperatura de funcionamiento –25°C … +70°C
Temperatura de almacenamiento –30°C … +80°C
Conexión: Conector metálico M8 × 1, de 4 pines (cable preconectado PUR de 0,3 m)
Dimensiones: 20 mm × 32 mm × 12 mm (An × Al × Pr)
Peso: ≈ 20 g (incluido el enchufe)
Certificaciones: CE, UL, RoHS

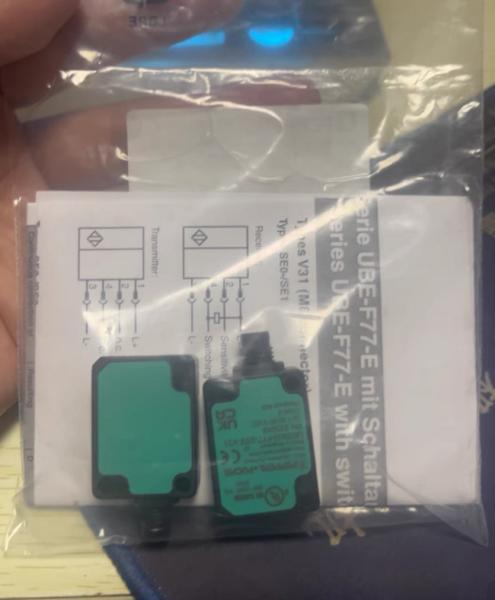

3. Imágenes de los detalles del producto
