ABB 3BSE018161R1 PM864AK01 Unidad de Procesamiento Unidad Central Módulo AC800M

1. Descripción general del ABB 3BSE018161R1 PM864AK01

El ABB PM864AK01 3BSE018161R1 es una unidad central de procesamiento de alto rendimiento de la serie AC 800M. Utiliza una arquitectura ARM Cortex-R4 de doble núcleo a 96 MHz, capaz de completar tareas complejas de control en tiempo real dentro de un ciclo de 1 ms. También incluye 32 MB de memoria Flash incorporada, que admite respuestas de alta velocidad de solo 0,15 ms para millones de operaciones booleanas. El módulo integra puertos Ethernet duales, puertos serie RS-232/485 duales y múltiples protocolos de bus de campo como PROFIBUS, PROFINET, Modbus TCP y EtherNet/IP. Se integra a la perfección con 800xA DCS, PLC de terceros y sistemas SCADA, y permite la conectividad de datos vertical a través del servidor OPC UA. El kit viene de serie con una placa base TP830, terminales CEX-Bus y ModuleBus, y una batería de respaldo de memoria. Admite redundancia de CPU y conmutación activa/en espera dentro de <10 ms, lo que garantiza un funcionamiento continuo.

Kit de unidad de procesamiento PM864AK01 Número de intercambio EXC3BSE018161R1Paquete que incluye:-PM864A, CPU-TP830, Placa base, ancho =115mm-TB850, terminador CEX-bus-TB807, terminador ModuleBus-TB852, terminador RCU-Link-Batería para respaldo de memoria 4943013-6-4 pos Enchufe de alimentación 3BSC840088R4.

2. Características principales:

En términos de expansión de E/S, el procesador puede conectar hasta 96 módulos S800 I/O a través de ModuleBus, lo que permite la configuración flexible de una gama completa de señales, incluidas AI/AO/DI/DO, temperatura y señales de pulso. Los algoritmos avanzados integrados, como PID, control difuso y control predictivo del modelo (MPC), pueden gestionar simultáneamente tareas periódicas, tareas de eventos y tareas en segundo plano para cumplir con los requisitos de control de bucle cerrado para temperatura, presión y flujo. El módulo admite la programación estándar IEC 61131-3 (LD, ST, FBD, etc.) y funciona con el software Control Builder M para programación, depuración, simulación y monitorización en línea. También proporciona funciones de gestión de versiones de programas y comparación de diferencias para simplificar el mantenimiento y las actualizaciones posteriores.

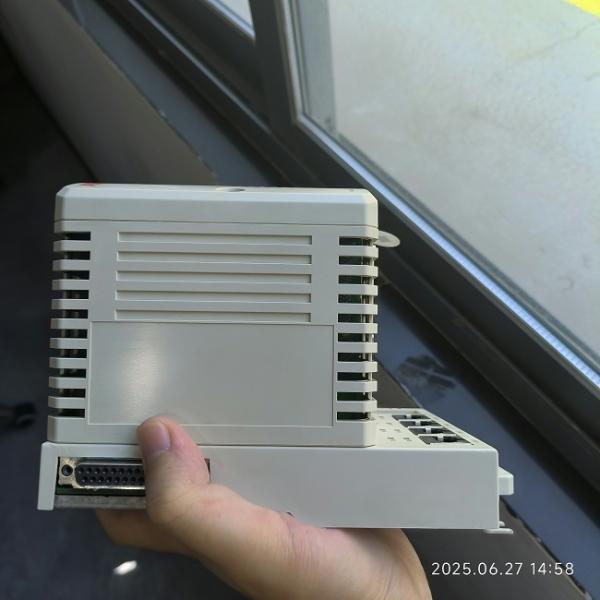

3. Imágenes de detalles del producto
