Descripción general del producto
La ABB SDCS-PIN-48-SD (Número de pieza 3BSE004939R1512) es una robusta tarjeta de transformador de pulsos para montaje en riel DIN que proporciona aislamiento galvánico, acondicionamiento de señal y distribución PWM para variadores de CC y convertidores de alta potencia de ABB. Diseñada para operar en entornos industriales hostiles, la tarjeta ofrece una precisión de ±1 % en un rango de salida de CA de 0–480 V, manteniendo un tiempo de respuesta <2 ms, lo que la convierte en el enlace crítico entre la CPU de control del variador y los controladores de puerta de los módulos de potencia IGBT o tiristor.

Especificaciones clave
• Número de pieza: 3BSE004939R1512
• Voltaje de entrada: 24 V CC ±20 %<5 W consumption
• Rango de voltaje de salida: 0–480 V CA (modulado por PWM)
• Potencia nominal: 48 kW continuos a 55 °C
• Frecuencia de pulso: 1–16 kHz (programable)
• Aislamiento: 4 kV rms primario-a-secundario, aislamiento reforzado
• Protección: Sobrevoltaje, sobrecorriente, cortocircuito y apagado térmico
• Mecánico: 115 mm × 75 mm × 22 mm, 0,2 kg, montaje en riel DIN o placa
• Temperatura de funcionamiento: –20 °C a +55 °C, IP20, 5–95 % RH sin condensación
• Certificaciones: CE, UL, CSA, RoHS

Beneficios principales
• El aislamiento galvánico previene el ruido de bucle de tierra y protege los circuitos de control de bajo voltaje de los transitorios de conmutación de alta potencia.
• El diseño del núcleo de ferrita de alta energía logra una baja inductancia de fuga (<2 µH) and fast edge rates (≤100 ns) for precise PWM timing .
• Los múltiples devanados secundarios permiten el accionamiento simultáneo de hasta 6 transistores de potencia con un desplazamiento de fase mínimo.
• La instalación en riel DIN intercambiable en caliente reduce el tiempo de inactividad por mantenimiento; los diagnósticos LED proporcionan el estado de salud del módulo al instante.
• Reemplazo directo para las tarjetas SDCS-PIN-51 heredadas; totalmente compatible con los sistemas ABB DCS 500/600, ACS 800 y Advant Master.

Aplicaciones típicas
• Variadores de motor de CC de laminadores (hasta 1 MW)
• Sistemas de excitación para generadores síncronos (ABB EXC2000)
• Bancos de prueba de alta tensión y fuentes de alimentación
• Control de velocidad de transportadores mineros
• Regulación de tensión de línea de impresión

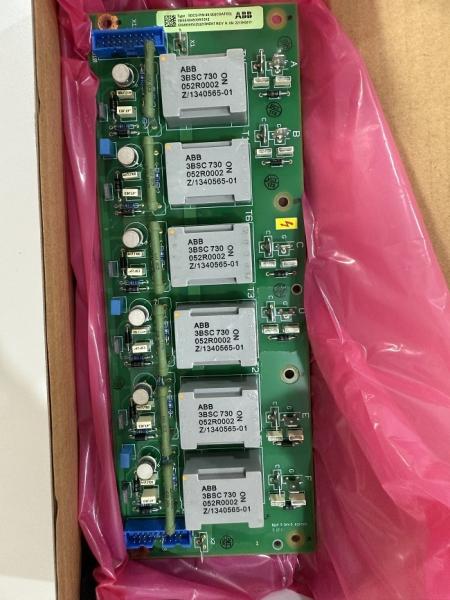

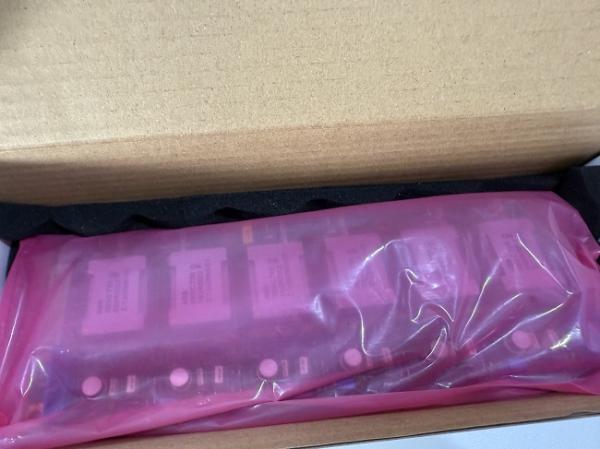

Imágenes del producto
