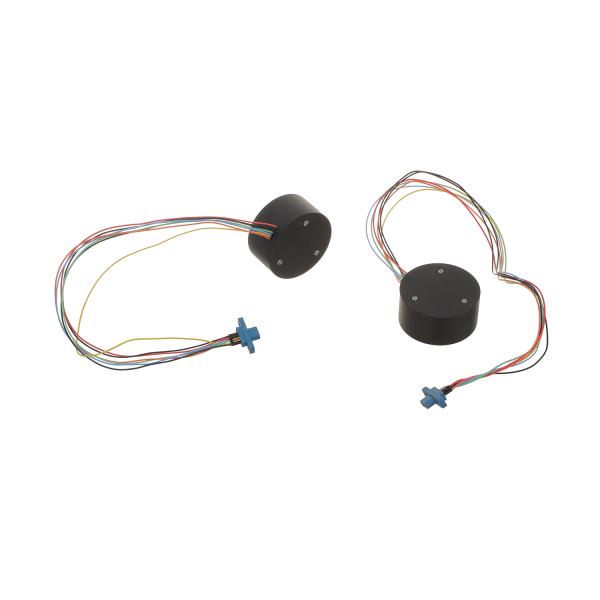

Fábrica china suministra sensor giroscópico de eje único para reemplazar el giroscópico de fibra óptica VG1703
Fábrica china suministra sensor giroscópico de eje único para reemplazar el giroscópico de fibra óptica VG1703
Fábrica china suministra sensor giroscópico de eje único para reemplazar el giroscópico de fibra óptica VG1703
Fábrica china suministra sensor giroscópico de eje único para reemplazar el giroscópico de fibra óptica VG1703
Especificaciones
Número de modelo :
Mfog-40
Lugar de origen :
PORCELANA
Cantidad mínima de pedido :
1
Términos de pago :
L/C, D/P, T/T, Western Union
Capacidad de suministro :
500/mes
El tiempo de entrega :
1 semana
Detalles del embalaje :
Esponja + cartón
Rango :
± 300 (°/s
Estabilidad de sesgo cero ((10s, 1σ) :
≤0.5 °/h
Caminata aleatoria angular :
≤0.02 °/h
Ancho de banda de 3db :
≥300Hz
Repetibilidad de sesgo cero ((1σ) :
≤0.5 °/h
Factor de escala no linealidad :
≤500ppm
Dimensión :
φ40x20 mm
Consumo de energía :
≤1.5W
Descripción
Suministro de fábrica china de sensor giroscópico de un solo eje para reemplazar el giroscopio de fibra óptica VG1703
Descripción general del producto
El Giroscopio de fibra óptica micro-nano MFOG-40 es un sensor de velocidad angular avanzado que integra a la perfección tecnologías ópticas, mecánicas y electrónicas. Basado en el efecto Sagnac, utiliza dispositivos de fibra micro-nano de última generación para lograr una medición de alta precisión. El giroscopio detecta la velocidad angular mediante el seguimiento de la diferencia de fase generada entre dos haces de luz que se propagan en direcciones opuestas, procesando esta información a través de electrónica sofisticada y proporcionando retroalimentación precisa para fines de control o medición.
Este producto está diseñado pensando en la simplicidad y la fiabilidad. Cuenta con una estructura compacta y ligera, sin piezas móviles ni componentes sujetos a desgaste, lo que garantiza una estabilidad y durabilidad a largo plazo. Su capacidad de inicio rápido, combinada con su pequeño tamaño y bajo peso, lo hace muy adecuado para aplicaciones en control de actitud, navegación y medición de movimiento de varios vehículos, incluidas plataformas aéreas, marinas y terrestres.
Características principales
  • Estructura simple sin piezas móviles ni de desgaste
  • Arranque rápido y diseño compacto (φ40*20mm)
  • Construcción ligera para aplicaciones versátiles
  • Ideal para el control de actitud y sistemas de medición de vehículos
Componentes técnicos
  • Conjunto de trayectoria óptica
  • Placa de circuito de señal de detección y control
  • Estructura de anillo de fibra y carcasa estructural

Requisitos de alimentación

La fuente de alimentación externa del producto tiene dos circuitos, y los requisitos se muestran en la Tabla 2:

+5V

Voltaje

4.85V~5.15V

Ondulación

20mV

Corriente eléctrica

0.2A

Interfaz eléctrica

El giroscopio de fibra óptica micro-nano MFOG-40 está conectado eléctricamente al exterior mediante cables. Consulte la Tabla 3 para la definición de las juntas de soldadura.

Número de nodo

Color

Definición

1

Mandarina

RS422 R-

2

Azul

RS422 R+

3

Verde

RS422 T+

4

Amarillo

RS422 T-

5

Negro

GND

6

Negro

GND

7

Rojo

5V

Parámetros de rendimiento
Parámetro Especificación
Rango (°/s) ±300
Factor de escala (LSB/°/s) 3600
No linealidad del factor de escala (ppm) ≤500
Estabilidad de polarización cero (10s, 1σ, °/H) ≤0.5
Repetibilidad de polarización cero (1σ, °/H) ≤0.5
Paseo aleatorio angular (°/H1/2) ≤0.02
Estabilidad de polarización cero a temperatura completa (°/H) ≤1.5
Ancho de banda de 3dB (Hz) ≥300
Fuente de alimentación (V) 5±0.15
Consumo de energía (W) ≤1.5
Diagramas del producto
Fábrica china suministra sensor giroscópico de eje único para reemplazar el giroscópico de fibra óptica VG1703
Diagrama técnico del giroscopio de fibra óptica Fizoptika VG1703
Fábrica china suministra sensor giroscópico de eje único para reemplazar el giroscópico de fibra óptica VG1703
Dibujo dimensional del giroscopio de fibra óptica Fizoptika VG1703
