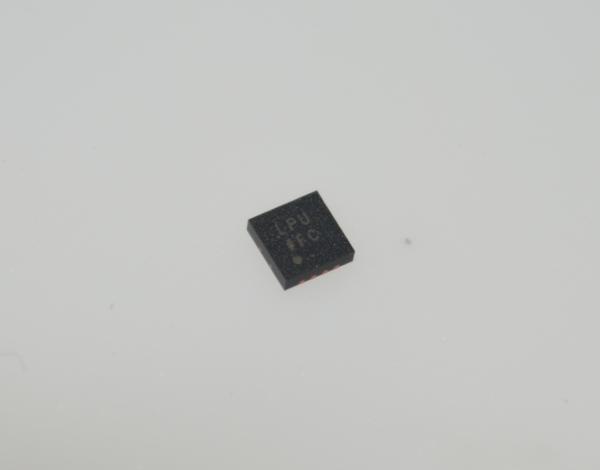

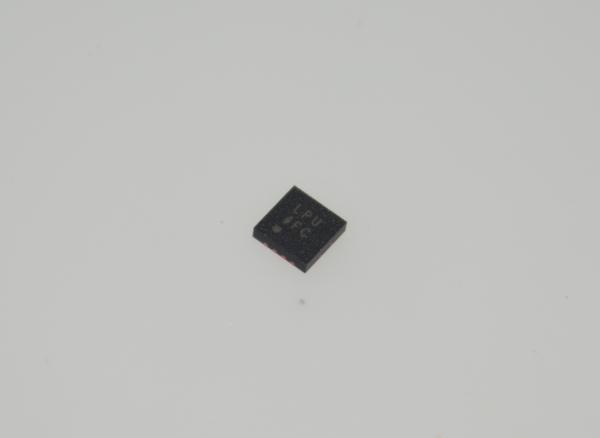

ADM7170ACPZ-3.3-R7 3.3V 2A Regulador LDO 1.8-6.5V Entrada 1μV RMS Ruido 75dB PSRR LFCSP-8 -40°C a +125°C AEC-Q100

Características

Rango de voltaje de entrada: de 2,3 V a 6,5 V

Corriente de carga máxima: 500 mA

Bajo ruido: 5 μV rms independientes del voltaje de salida en

de 100 Hz a 100 kHz

Respuesta transitoria rápida: 1,5 μs para un paso de carga de 1 a 500 mA

60 dB de PSRR a 100 kHz

Válvula de salida baja: 42 mV a una carga de 500 mA, VOUT = 3 V

Precisión inicial: ±0,75%

Precisión sobre la línea, la carga y la temperatura: ±1,25%

Corriente en reposo, IGND = 0,7 mA sin carga

Corriente de apagado baja: 0,25 μA en VIN = 5 V

Estable con un pequeño condensador de salida cerámico de 4,7 μF

Opciones de voltaje de salida fijo y regulable: 1,2 V a 5,0 V

Puesta en marcha del sistema de control de velocidad

Activación de precisión

Inicio suave ajustable

Envase de 8 plomo, de 3 mm × 3 mm con LFCSP

Las aplicaciones

Regulación para aplicaciones sensibles al ruido: circuitos ADC y DAC, amplificadores de precisión, PLL/VCO y circuitos integrados de reloj

Comunicaciones e infraestructuras

Servicios médicos y de salud

Industria y instrumentación

Descripción general

El ADM7170 es un regulador lineal (LDO) CMOS de baja caída que opera desde 2,3 V a 6,5 V y proporciona hasta 500 mA de corriente de salida.Este LDO de alta corriente de salida es ideal para la regulación de circuitos analógicos y de señales mixtas de alto rendimiento que operan desde 6 V hasta 1Utilizando una arquitectura patentada avanzada, el dispositivo proporciona un alto rechazo de la fuente de alimentación y un bajo ruido, y logra una excelente respuesta transitorio de línea y carga con solo un pequeño 4.Condensador de salida cerámico de 7 μFLa respuesta transitoria de carga es típicamente de 1,5 μs para un paso de carga de 1 mA a 500 mA.

El ADM7170 está disponible en 17 opciones de voltaje de salida fijo. Los siguientes voltajes están disponibles en stock: 1.3 V, 1.8 V, 2.5 V, 3.0 V, 3.3 V, 4.2 V y 5.0 V.Las tensiones adicionales que están disponibles por pedido especial son: 1,5 V, 1,85 V, 2,0 V, 2,2 V, 2,7 V, 2,75 V, 2,8 V, 2,85 V, 3,8 V y 4,6 V. También está disponible una versión ajustable que permite tensiones de salida que oscilan entre 1.2 V a VIN − VDO con un divisor de retroalimentación externo.

La corriente de entrada se puede controlar ajustando el tiempo de arranque a través del pin de arranque blando.El ruido de salida del regulador ADM7170 es de 5 μV rms independientemente del voltaje de salidaEl ADM7170 está disponible en un LFCSP de 8 conductos de 3 mm × 3 mm, lo que lo convierte no sólo en una solución muy compacta, sino también en una solución de alta calidad.Pero también proporciona un excelente rendimiento térmico para aplicaciones que requieren hasta 500 mA de corriente de salida en un pequeño, bajo perfil de huella.

Información

Dibujo
