ADM7172ACPZ-R7 6.5V 2A LDO de ruido ultrabajo 1μV RMS Ruido 75dB PSRR @1MHz 2.3-6.5V Entrada LFCSP-8 -40°C a +125°C

CARACTERÍSTICAS

Rango de voltaje de entrada: 2.3 V a 6.5 V

Corriente de carga máxima: 2 A

Bajo ruido: 5 µV rms independiente del voltaje de salida a

100 Hz a 100 kHz

Respuesta transitoria rápida: 1.5 μs para un paso de carga de 1 mA a 1.5 A

60 dB PSRR a 100 kHz

Bajo voltaje de caída: 172 mV a una carga de 2 A, VOUT = 3 V

Precisión inicial: −0.5% (mínimo), +1% (máximo)

Precisión sobre línea, carga y temperatura: ±1.5%

Corriente de reposo, IGND = 0.7 mA sin carga

Baja corriente de apagado: 0.25 μA a VIN = 5 V

Estable con un pequeño capacitor de salida cerámico de 4.7 µF

Opciones de voltaje de salida ajustables y fijas: 1.2 V a 5.0 V

Salida ajustable de 1.2 V a VIN − VDO

Habilitación de precisión

Arranque suave ajustable

Paquete LFCSP de 8 terminales de 3 mm × 3 mm

APLICACIONES

Regulación para aplicaciones sensibles al ruido: circuitos ADC y DAC,

amplificadores de precisión, PLL/VCO y circuitos de reloj

Comunicaciones e infraestructura

Medicina y atención médica

Industrial e instrumentación

DESCRIPCIÓN GENERAL

El ADM7172 es un regulador lineal de bajo voltaje de caída (LDO) CMOS que funciona de 2.3 V a 6.5 V y proporciona hasta 2 A de corriente de salida. Este LDO de alta corriente de salida es ideal para la regulación de circuitos analógicos y de señal mixta de alto rendimiento que operan desde 6 V hasta rieles de 1.2 V. Utilizando una arquitectura propietaria avanzada, el dispositivo proporciona un alto rechazo de la fuente de alimentación y bajo ruido, y logra una excelente respuesta transitoria de línea y carga con solo un pequeño capacitor de salida cerámico de 4.7 µF. La respuesta transitoria de carga es típicamente de 1.5 μs para un paso de carga de 1 mA a 1.5 A.

El ADM7172 está disponible en 17 opciones de voltaje de salida fijas. Los siguientes voltajes están disponibles en stock: 1.3 V, 1.8 V, 2.5 V, 3.0 V, 3.3 V, 4.2 V y 5.0 V. Los voltajes adicionales que están disponibles por pedido especial son: 1.5 V, 1.85 V, 2.0 V, 2.2 V, 2.7 V, 2.75 V, 2.8 V, 2.85 V, 3.8 V y 4.6 V. También está disponible una versión ajustable que permite voltajes de salida que van desde 1.2 V a VIN − VDO con un divisor de retroalimentación externo.

La corriente de irrupción se puede controlar ajustando el tiempo de inicio a través del pin de arranque suave. El tiempo de inicio típico con un capacitor de arranque suave de 1 nF es de 1.0 ms.

El ruido de salida del regulador ADM7172 es de 5 µV rms, independiente del voltaje de salida. El ADM7172 está disponible en un LFCSP de 8 terminales, 3 mm × 3 mm, lo que lo convierte no solo en una solución muy compacta, sino que también proporciona un excelente rendimiento térmico para aplicaciones que requieren hasta 2 A de corriente de salida en una huella pequeña y de bajo perfil.

INFORMACIÓN

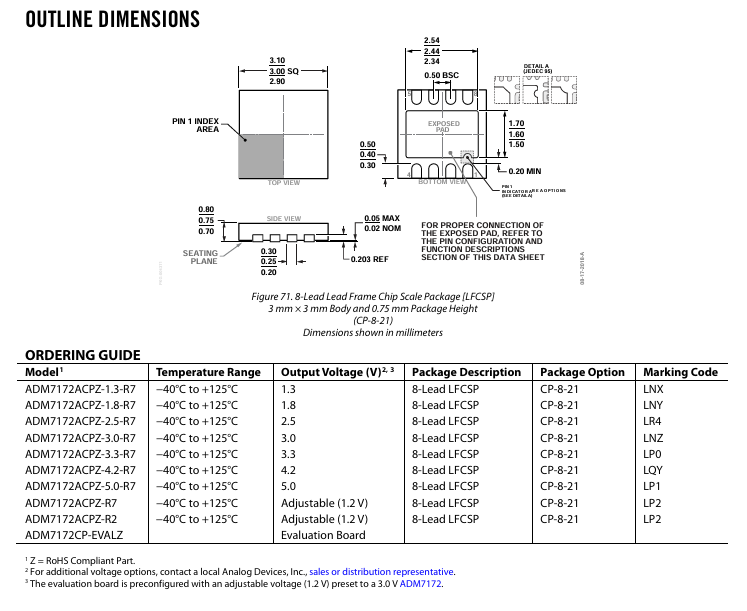

Dibujo
