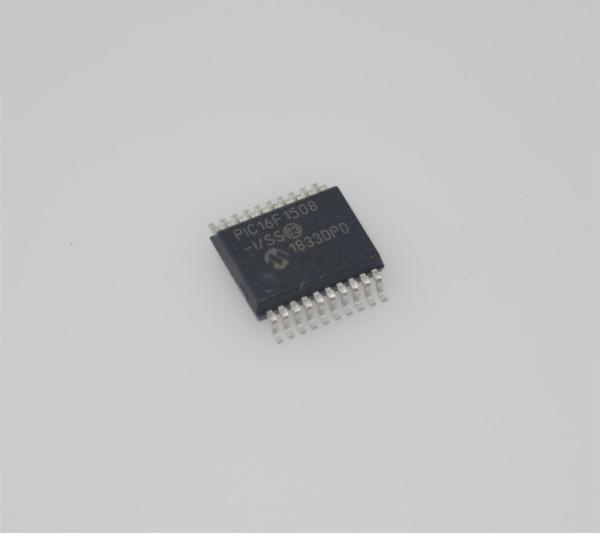

PIC16F1508-I/SS 20MHz MCU de 8 bits 7KB Flash 256B RAM ADC de 12 bits SSOP-20 2-5.5V -40°C a +85°C

Características especiales del microcontrolador:

• Rango de voltaje de funcionamiento:

- 1.8V a 3.6V (PIC16LF1508/9)

- 2.3V a 5.5V (PIC16F1508/9)

• Autoprogramable bajo control de software

• Restablecimiento al encendido (POR)

• Temporizador de encendido (PWRT)

• Restablecimiento por bajo voltaje (LPBOR) programable

• Temporizador de vigilancia extendido (WDT):

- Período programable de 1 ms a 256 s

• Protección de código programable

• Programación serie en circuito™ (ICSP™) a través de dos pines

• Programación de bajo voltaje mejorada (LVP)

• Depuración en circuito (ICD) a través de dos pines

• Modo de suspensión de ahorro de energía:

- Modo de suspensión de bajo consumo

- LPBOR de bajo consumo

• Indicador de temperatura integrado

• 128 bytes de Flash de alta resistencia

- 100.000 escrituras de resistencia Flash (mínimo)

Características de los periféricos:

• Convertidor analógico-digital (ADC):

- Resolución de 10 bits

- 12 canales externos

- Tres canales internos:

- Referencia de voltaje fija

- Convertidor digital-analógico (DAC)

- Canal indicador de temperatura

- Capacidad de adquisición automática

- Conversión disponible durante la suspensión

• Convertidor digital-analógico (DAC) de 5 bits:

- Salida disponible externamente

- Selección de referencia positiva

- Conexiones internas a comparadores y ADC

• Dos comparadores:

- Entradas de carril a carril

- Control del modo de energía

- Histéresis controlable por software

• Referencia de voltaje:

- Referencia de voltaje fija (FVR) de 1.024 V con niveles de salida de ganancia 1x, 2x y 4x

• 18 pines de E/S (1 pin solo de entrada):

- Sumidero/fuente de alta corriente 25 mA/25 mA

- Resistencias pull-up débiles programables individualmente

- Programables individualmente

Pines de interrupción por cambio (IOC)

• Timer0: Temporizador/contador de 8 bits con preescalador programable de 8 bits

• Timer1 mejorado:

- Temporizador/contador de 16 bits con preescalador

- Modo de entrada de puerta externa

• Timer2: Temporizador/contador de 8 bits con registro de período de 8 bits, preescalador y postescalador

• Cuatro módulos PWM de 10 bits

• Puerto serie síncrono maestro (MSSP) con SPI e I2C con:

- Enmascaramiento de direcciones de 7 bits

- Compatibilidad con SMBus/PMBus™

• Transceptor receptor asíncrono síncrono universal mejorado (EUSART)

- Compatible con RS-232, RS-485 y LIN

- Detección automática de baudios

- Activación automática al inicio

• Cuatro módulos de celda lógica configurable (CLC):

- 16 señales de fuente de entrada seleccionables

- Cuatro entradas por módulo

- Control de software de funciones lógicas/secuenciales/de estado/de reloj combinacionales

- AND/OR/XOR/D Flop/D Latch/SR/JK

- Entradas de fuentes externas e internas

- Salida disponible para pines y periféricos

- Funcionamiento en suspensión

• Oscilador controlado numéricamente (NCO):

- Acumulador de 20 bits

- Incremento de 16 bits

- Control de frecuencia lineal verdadero

- Entrada de reloj de alta velocidad

- Modos de salida seleccionables

- Modo de ciclo de trabajo fijo (FDC)

- Modo de frecuencia de pulso (PF)

• Generador de forma de onda complementaria (CWG):

- Ocho fuentes de señal seleccionables

- Control de banda muerta de flanco ascendente y descendente seleccionable

- Control de polaridad

- Cuatro fuentes de apagado automático

- Múltiples fuentes de entrada: PWM, CLC, NCO
