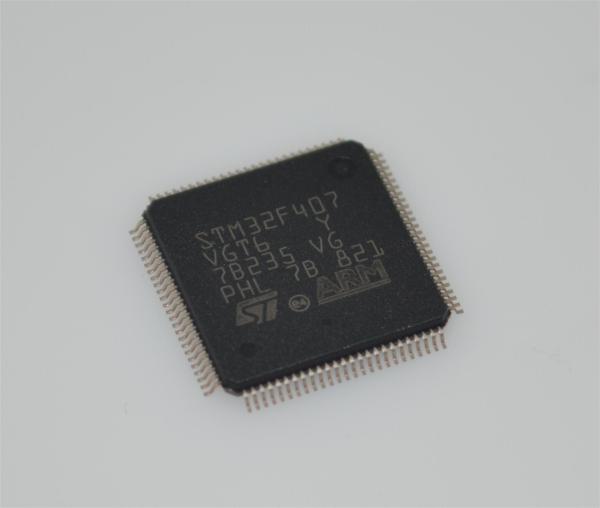

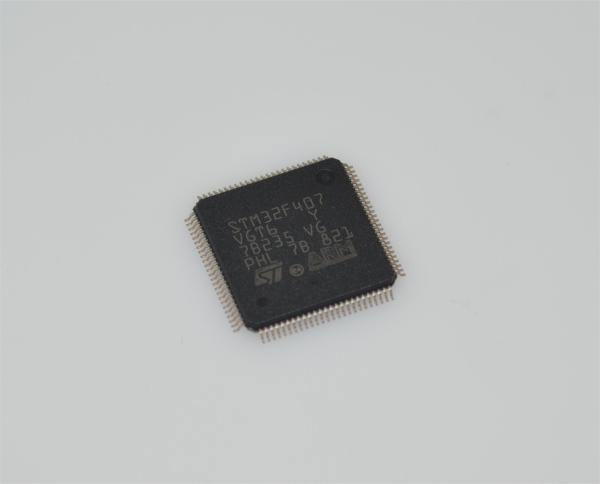

STM32F407VGT6 168MHz Cortex-M4 MCU 1MB Flash 192KB RAM 17 Temporizadores LQFP-100 -40°C a +85°C

Características

• Ultra baja potencia con FlexPowerControl

Fuente de alimentación de 1,71 V a 3,6 V

Rango de temperaturas de -40 °C a 85/105/125 °C

- 200 nA en modo VBAT: suministro para los registros de copia de seguridad RTC y 32x32 bits

¢ 8 nA Modo de apagado (5 pines de despertador)

¢ 28 nA en modo de espera (5 pines de despertador)

¢ 280 nA en modo de espera con RTC

 1,0 μA en modo Stop 2, 1,28 μA con RTC

️ 84 μA/MHz en modo de funcionamiento

¢ Modo de adquisición por lotes (BAM)

¢ 4 μs de despertar desde el modo Stop

Matriz de interconexión

• Núcleo: CPU Arm® Cortex®-M4 de 32 bits con FPU, acelerador adaptativo en tiempo real (ART AcceleratorTM) que permite la ejecución en estado de espera desde la memoria Flash, frecuencia de hasta 80 MHz, MPU,Las instrucciones 100DMIPS y DSP

• Indicador de rendimiento

¢ 1,25 DMIPS/MHz (Drystone 2.1)

¢ 273,55 CoreMark® (3,42 CoreMark/MHz @ 80 MHz)

• Indicador de referencia energético

Puntuación ULPBench® de 176,7

• Fuentes del reloj

Ocilador de cristal de 4 a 48 MHz

Ocilador de cristal de 32 kHz para RTC (LSE)

¢ RC interno de 16 MHz con ajuste de fábrica (± 1%)

¢ RC de baja potencia interna de 32 kHz (± 5%)

¢ Oscilador interno de velocidades múltiples de 100 kHz a 48 MHz, ajustado automáticamente por LSE (precisión superior al ±0,25%)

- 48 MHz internos con recuperación del reloj

2 PLL para el reloj del sistema, audio, ADC

• Hasta 83 entradas/salidas rápidas, la mayoría WLCSP49 tolerante a 5 V

• RTC con calendario HW, alarmas y calibración

• Hasta 21 canales de detección capacitiva: soporte de teclas táctiles, sensores táctiles lineales y rotativos

• temporizadores de 11x: 1x 16 bits de control motor avanzado, 1x 32 bits y 2x 16 bits de uso general, 2x 16 bits básicos, 2x temporizadores de 16 bits de baja potencia (disponibles en modo Stop), 2x perros de guardia, temporizador SysTick

• Los recuerdos

¢ Hasta 256 KB de flash de banco único, protección de lectura de código patentada

64 KB de SRAM incluyendo 16 KB con verificación de paridad de hardware

Interfaz de memoria SPI cuádruple

• Periféricos analógicos ricos (alimento independiente)

1x ADC de 12 bits 5 Msps, hasta 16 bits con sobresamplaje de hardware, 200 μA/Msps

¢ 2 canales de salida DAC de 12 bits, muestreo y retención de baja potencia

¢ 1x amplificador operativo con PGA incorporado

2 comparadores de muy baja potencia

• Interfaces de comunicación 16x

¢ 1x SAI (interfaz de audio en serie)

¢ 3x I2C FM+ ((1 Mbit/s), SMBus/PMBus

¢ 4x USARTs (ISO 7816, LIN, IrDA, módem)

1x LPUART (parada 2 para despertarse)

¢ 3x SPI (y 1x Quad SPI)

Interfaz CAN (2.0B activa) y SDMMC

¢ SWPMI protocolo maestro de un solo cable I/F

¢ IRTIM (interfaz infrarroja)

• Control DMA de 14 canales

• Generador de números aleatorios verdaderos

• Unidad de cálculo CRC, identificador único de 96 bits

Descripción

La familia STM32F405xx y STM32F407xx se basa en el núcleo RISC Arm® Cortex®-M4 de 32 bits de alto rendimiento que opera a una frecuencia de hasta 168 MHz.El núcleo de Cortex®-M4 cuenta con una unidad de punto flotante (FPU) de precisión única que admite todas las instrucciones y tipos de datos de procesamiento de datos de precisión única de ArmTambién implementa un conjunto completo de instrucciones DSP y una unidad de protección de memoria (MPU) que mejora la seguridad de las aplicaciones.

Las familias STM32F405xx y STM32F407xx incorporan memorias integradas de alta velocidad (memoria flash de hasta 1 Mbyte, hasta 192 Kbyte de SRAM), hasta 4 Kbyte de SRAM de respaldo,y una amplia gama de entradas/salidas mejoradas y periféricos conectados a dos buses APB, tres buses AHB y una matriz de buses multi-AHB de 32 bits.

Todos los dispositivos ofrecen tres ADC de 12 bits, dos DAC, un RTC de baja potencia, 12 temporizadores de 16 bits de uso general, incluidos dos temporizadores PWM para el control del motor, dos temporizadores de 32 bits de uso general.un generador de números aleatorios verdaderos (RNG)También cuentan con interfaces de comunicación estándar y avanzadas.

• Hasta tres I2C

• Tres SPI, dos I2S full duplex. Para lograr una precisión de clase de audio, los periféricos I2S pueden ser cronometrados a través de un PLL de audio interno dedicado o a través de un reloj externo para permitir la sincronización

• Cuatro USART más dos UART

• Un USB OTG de velocidad máxima y un USB OTG de alta velocidad con capacidad de velocidad máxima (con el ULPI)

• Dos CAN

• Una interfaz SDIO/MMC

• Ethernet y la interfaz de la cámara sólo están disponibles en dispositivos STM32F407xx

Los nuevos periféricos avanzados incluyen un SDIO, una interfaz de control de memoria estática flexible mejorada (FSMC) (para dispositivos ofrecidos en paquetes de 100 pines y más), una interfaz de cámara para sensores CMOS.Véase el cuadro 2: STM32F405xx y STM32F407xx: características y número de periféricos de la lista de periféricos disponibles en cada número de piezas.

La familia STM32F405xx y STM32F407xx opera en el rango de temperatura de 40 a +105 ° C desde una fuente de alimentación de 1,8 a 3,6 V. El voltaje de alimentación puede bajar a 1.7 V cuando el dispositivo funcione en el rango de temperaturas de 0 a 70 °C utilizando un controlador externo de alimentación: véase la sección : Desconectado de reinicio interno.

La familia STM32F405xx y STM32F407xx ofrece dispositivos en varios paquetes que van desde 64 pines hasta 176 pines.

Estas características hacen que la familia de microcontroladores STM32F405xx y STM32F407xx sea adecuada para una amplia gama de aplicaciones:

• Motor de accionamiento y control de la aplicación

• Equipo médico

• Aplicaciones industriales: PLC, inversores, interruptores de circuito

• Impresoras y escáneres

• Sistemas de alarma, intercomunicador de vídeo y aire acondicionado

• Aparatos de audio para el hogar

Información

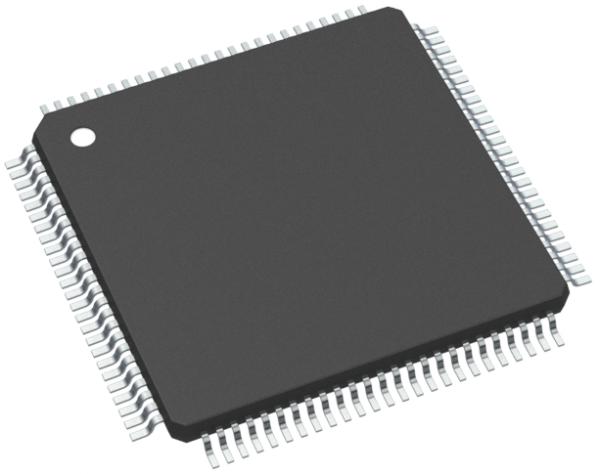

Dibujo
