LM3410YSD

Características

• Calificado para aplicaciones automotrices

• Guía de prueba AEC-Q100 con lo siguiente:– Grado de temperatura del dispositivo 1:–40°C a 125°C Rango de temperatura ambiente de funcionamiento– Nivel de clasificación ESD HBM del dispositivo 2– Nivel de clasificación ESD CDM del dispositivo C6

• Paquetes SOT-23 y WSON que ahorran espacio

• Voltaje de entrada de 2,7 V a 5,5 V

• Voltaje de salida de 3 V a 24 V

• Límite de corriente del interruptor de 2,8 A (típico)

• Alta frecuencia de conmutación– 525 KHz (LM3410Y)– 1,6 MHz (LM3410X)

• Interruptor NMOS de 170 mΩ

• Referencia de voltaje interna de 190 mV

• Arranque suave interno

• Funcionamiento PWM en modo corriente

• Apagado térmico

Aplicaciones

• Fuentes de corriente de retroiluminación LED

• Controladores de LED OLED y HB de retroiluminación LiIon

• Dispositivos portátiles

• Controladores de flash LED

• Aplicaciones automotrices

Descripción

El controlador LED de corriente constante LM3410 y LM3410-Q1 es un convertidor CC-CC PWM monolítico de alta frecuencia, disponible en paquetes WSON de 6 pines, MSOP PowerPad™ de 8 pines y SOT-23 de 5 pines. Con un mínimo de componentes externos, los LM3410 y LM3410-Q1 son fáciles de usar. Puede controlar corrientes máximas de 2,8 A (típicas) con un interruptor NMOS interno de 170 mΩ. La frecuencia de conmutación se establece internamente en 525 kHz o 1,6 MHz, lo que permite el uso de inductores de montaje en superficie y condensadores de chip extremadamente pequeños. Aunque la frecuencia de funcionamiento es alta, es fácil lograr eficiencias de hasta el 88 %. Se incluye el apagado externo, con una corriente de espera ultrabaja de 80 nA. Los LM3410 y LM3410 Q1 utilizan el control en modo corriente y la compensación interna para proporcionar un alto rendimiento en una amplia gama de condiciones de funcionamiento. Las características adicionales incluyen la atenuación PWM, el límite de corriente ciclo por ciclo y el apagado térmico.

Información

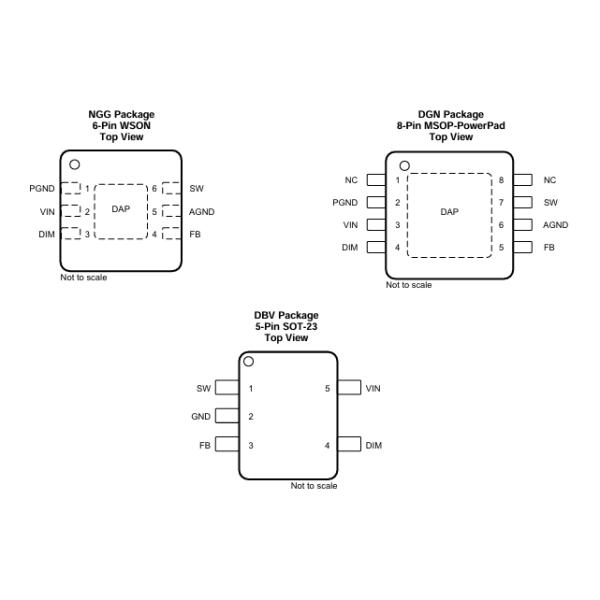

Dibujo
