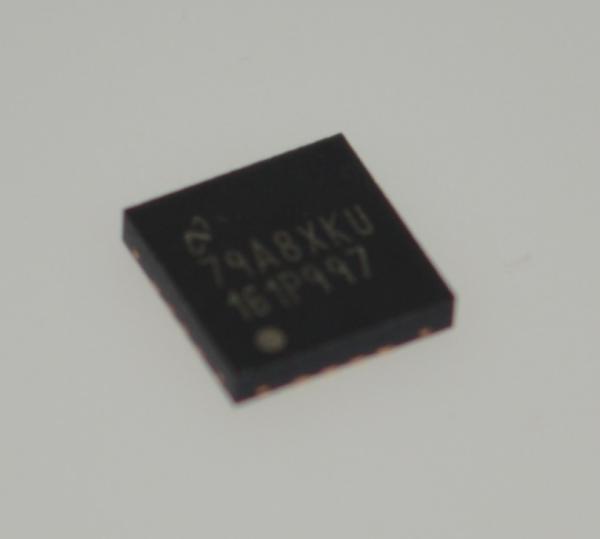

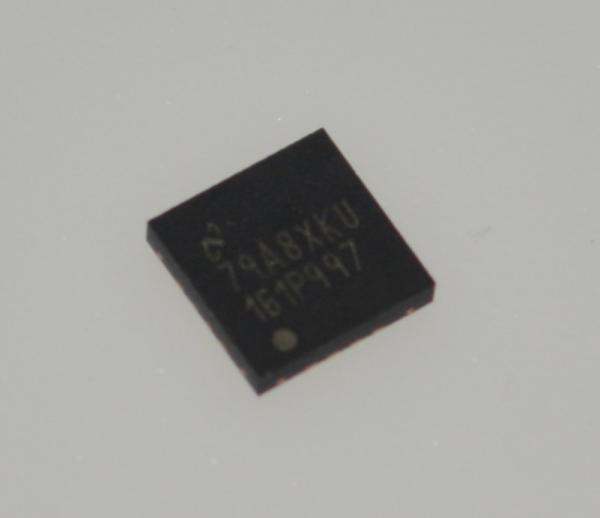

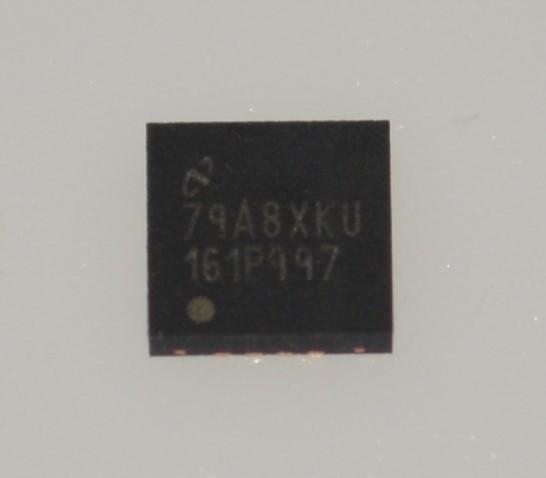

DAC161P997CISQ/NOPB DAC de 16 bits alimentado por bucle programable de 4-20 mA Alta precisión Baja potencia Calibración digital Compatible con HART Protección contra fallas de ±40 V Solución de automatización industrial

Características

Linealidad de 16 bits

Interfaz de un solo cable (SWlF), con protocolo de enlace

Transmisión de datos digitales (sin pérdida de fidelidad)

Condición de encendido programable por pin

Autoajuste a la velocidad de datos de entrada

Detección y reporte de errores de bucle

Nivel de error de corriente de salida programable

Sin componentes de precisión externos

Interfaz sencilla con el modulador HART

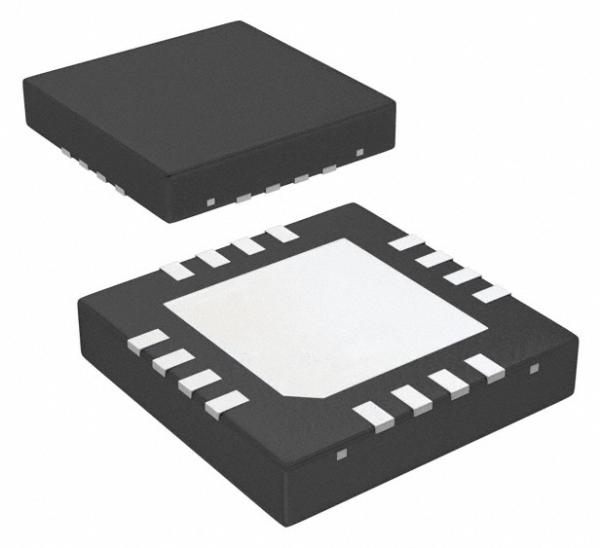

Paquete pequeño: WQFN-16 (4 x 4 mm, paso de 0,5 mm)

Especificaciones clave

-Coeficiente de temperatura de corriente de salida: 29 ppmFS/°C (Máx.)

-Deriva de corriente de salida a largo plazo: 90 ppmFS (Típ.)

-INL: 3.3/-2.1 μA (Máx.)

-Corriente de suministro total: 190 μA (Máx.)

Aplicaciones

Transmisor de bucle de corriente de dos hilos, 4-20 mA

Control de procesos industriales

Control de actuadores

Automatización de fábricas

Automatización de edificios
Instrumentos de precisión

Sistemas de adquisición de datos
Sistemas de prueba

Descripción

El DAC161P997 es un convertidor digital-analógico (DAC) de 16 bits para transmitir una corriente de salida analógica a través de un bucle de corriente estándar de la industria de 4-20 mA. Ofrece una precisión de 16 bits con un bajo coeficiente de temperatura de corriente de salida (29 ppm/°C) y una excelente deriva de corriente de salida a largo plazo (90 ppmFS) mientras consume menos de 190 μA.

El enlace de datos al DAC161P997 es una interfaz de un solo cable (SWF) que permite transferir datos de sensores en formato digital a través de un límite de aislamiento utilizando un solo componente de aislamiento. La entrada digital del DAC161P997 es compatible con transformadores de aislamiento y optoacopladores estándar. Las funciones de detección de errores y protocolo de enlace dentro del protocolo SWF garantizan una comunicación sin errores a través del límite de aislamiento. Para aplicaciones donde no se requiere aislamiento, el DAC161P997 se interconecta directamente con un microcontrolador.

La unidad de bucle del DAC161P997 se interconecta con un modulador HART (Transductor Remoto Direccionable de Alta Velocidad), lo que permite la inyección de datos digitales modulados por FSK en el bucle de corriente de 4-20 mA. Esta combinación de especificaciones y características hace que el DAC161P997 sea ideal para transmisores industriales de 2 y 4 hilos.

El DAC161P997 está disponible en un paquete WQFN de 16 pines y se especifica en el rango de temperatura industrial extendido de -40 °C a 105 °C.

INFORMACIÓN

Dibujo
