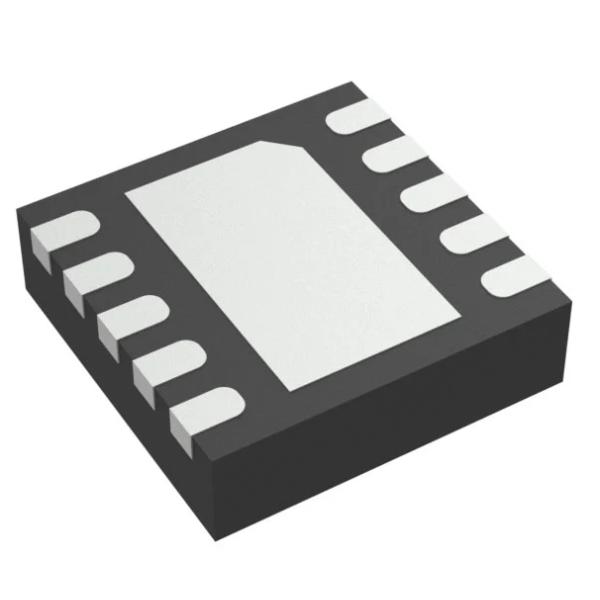

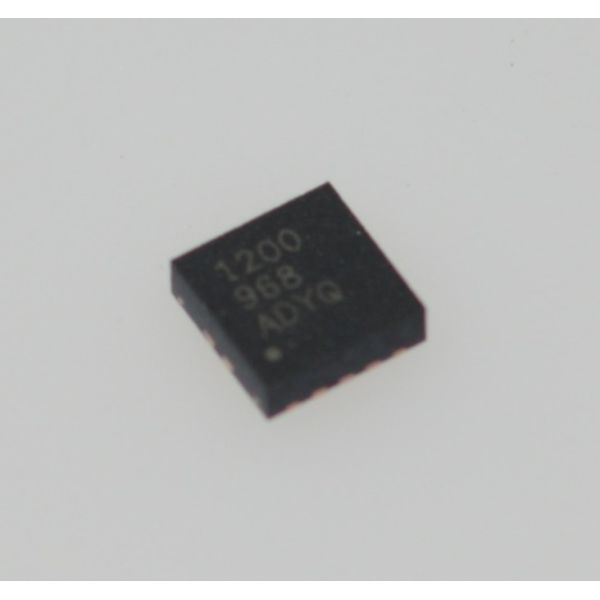

TPS51200DRCR 3A Regulador de terminación DDR de sumidero/fuente para VDDQ=1.5V/1.8V/2.5V con VTT=±0.5% de precisión Buffer de referencia y bajo coeficiente intelectual en 2mmx2mm SON-10

Características

• Tensión de entrada: soporta un carril de 2,5 V y un carril de 3,3 V

• Rango de voltaje VLDOIN: de 1,1 V a 3,5 V

• El regulador de terminación del fregadero y de la fuente incluye una compensación por caída

• Requiere una capacidad de salida mínima de 20μF (normalmente 3 × 10μF MLCC) para aplicaciones de terminación de memoria (DDR)

• PGOOD para controlar la regulación de la producción

• EN Entrada

• La entrada REFIN permite un seguimiento flexible de la entrada, ya sea directamente o a través del divisor de la resistencia

• Detección a distancia (VOSNS)

• ± 10 mA de referencia con amortiguador (REFOUT)

• Inicio suave, UVLO y OCL incorporados

• Apagado térmico

• Soporta aplicaciones DDR, DDR2, DDR3, DDR3L, DDR3 de baja potencia y DDR4 VTT

• Paquete VSON de 10 pines con almohadilla térmica

Aplicaciones

• Regulador de terminación de memoria para DDR, DDR2, DDR3, DDR3L, DDR3 y DDR4 de baja potencia

• Computadoras portátiles, escritorios y servidores

• Telecomunicaciones y datos

• Estaciones base

• Televisores LCD y PDP

• Máquinas de copiar e imprimir

• Cajas de decodificación

Descripción

El dispositivo TPS51200 es un regulador de terminación de doble velocidad de datos (DDR) de sumidero y fuente diseñado específicamente para sistemas de bajo voltaje de entrada, bajo costo y bajo ruido donde el espacio es una consideración clave.

El TPS51200 mantiene una respuesta transitoria rápida y requiere una capacitancia de salida mínima de solo 20μF. El TPS51200 admite una función de teledetección y todos los requisitos de energía para DDR, DDR2, DDR3,DDR3L, terminación de bus VTT de baja potencia DDR3 y DDR4.

Además, el TPS51200 proporciona una señal PGOOD de drenaje abierto para monitorear la regulación de salida y una señal EN que se puede utilizar para descargar VTT durante S3 (suspensión a RAM) para aplicaciones DDR.

El TPS51200 está disponible en el paquete de almohadillas térmicas VSON de 10 pines con eficiencia térmica, y está clasificado tanto como verde como libre de Pb. Se especifica desde ₹ 40 ° C a + 85 ° C.
