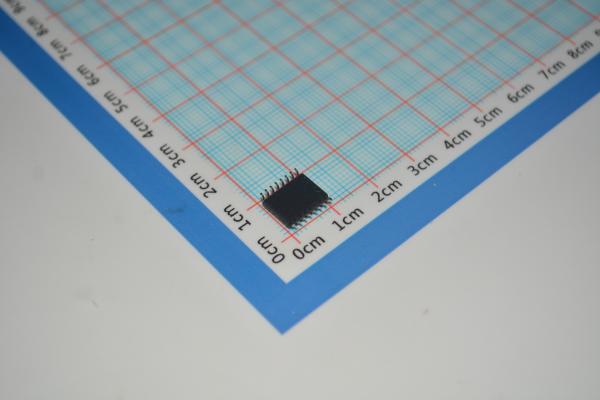

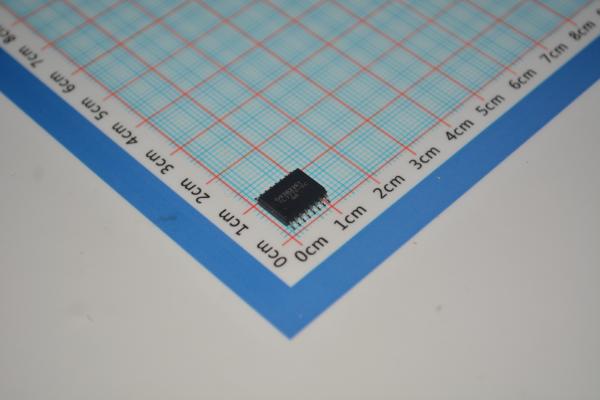

TL7770-5CDWR Monitor de voltaje de alta precisión (±2%) de 5 V con reinicio manual, baja corriente de suministro (40µA), reinicio de encendido y retardo de 200 ms en paquete SOIC-8

Características

Generador de reinicio de encendido

Generación de reinicio automático después de una caída de voltaje

REINICIO definido cuando VCC excede 1 V

Amplio rango de voltaje de suministro... 3,5 V a 18 V

Detección de sobretensión y subtensión de precisión

Corriente de salida pico de 250 mA para la activación de puertas SCR

Activación de puerta SCR activa baja de 2 mA para protección contra falsos disparos

Referencia de voltaje con compensación de temperatura

Salidas de reinicio verdaderas y complementarias

Duración del pulso de salida ajustable externamente

Aplicaciones

Sistemas de control y automatización industrial

Electrónica automotriz

Sistemas informáticos y de servidor

Electrónica de consumo y electrodomésticos inteligentes

Seguridad y sistemas críticos

Descripción

El TL7770 es un supervisor de sistema de circuito integrado diseñado para su uso como controlador de reinicio en sistemas de suministro de energía de microcomputadoras y microprocesadores. Este dispositivo contiene dos supervisores de voltaje de suministro independientes que monitorean los suministros en busca de condiciones de sobretensión y subtensión en los terminales VSO y VSU, respectivamente. Cuando VCC alcanza el voltaje mínimo de 1 V durante el encendido, la salida RESET se activa (baja). A medida que VCC se acerca a 3,5 V, la función de retardo de tiempo se activa, bloqueando RESET y RESET activo (alto y bajo, respectivamente) durante un retardo de tiempo (td) después de que los voltajes del sistema hayan alcanzado los niveles normales. Por encima de VCC = 3,5 V, al poner RESIN en bajo se activa la función de retardo de tiempo durante los niveles normales de voltaje del sistema. Para garantizar que el sistema de microcomputadora se haya reiniciado, las salidas permanecen activas hasta que el voltaje en VSU excede el valor umbral, VIT+, durante un retardo de tiempo, que está determinado por un condensador de temporización externo de modo que: td 20 103 capacitancia

donde td está en segundos y la capacitancia está en faradios.

El circuito de detección de sobretensión es programable para una amplia gama de diseños. Durante una condición de sobretensión, se activa un rectificador controlado de silicio (SCR) interno, que proporciona una corriente instantánea pico de 250 mA y una corriente continua de 25 mA al terminal de activación de la puerta SCR, que puede activar una puerta SCR externa de alta corriente o un circuito de advertencia de sobretensión.

La serie TL7770C está caracterizada para operar de 0 °C a 70 °C. La serie TL7770I está caracterizada para operar de ±40 °C a 85 °C.

INFORMACIÓN

Dibujo
