ESD5Z3.3T1G Paquete SOD-523 de sujeción de 3,3 VCapacitancia <1pF Bidireccional IEC 61000-4-2 Nivel 4 (30kV), Protección ESD Defensa de línea de datos de alta velocidad Ideal para electrónica portátil

Características

 Baja tensión de sujeción

 Dimensiones de contorno de cuerpo pequeño: 0,047 x 0,032 (1,20 mm x 0,80 mm)

 Altura de cuerpo baja: 0,028 (0,7 mm)

 Tensión de desconexión: 2,5 V − 12 V

 Potencia máxima de hasta 240 vatios a 8 x 20 s de pulso

 Baja fuga

 El tiempo de respuesta es típicamente < 1 ns

 Clasificación ESD de Clase 3 (> 16 kV) por Modelo de Cuerpo Humano

 Protección ESD IEC61000−4−2 Nivel 4

 Protección EFT IEC61000−4−4 Nivel 4

 Prefijo SZ para aplicaciones automotrices y otras que requieren requisitos únicos de cambio de sitio y control; Calificado AEC−Q101 y capaz de PPAP

 Estos dispositivos no contienen plomo y cumplen con RoHS

Aplicaciones

Protección de puerto e interfaz de datos de alta velocidad: Esta es su aplicación principal. Es ideal para proteger:USB 3.0/3.1/Tipo-C:

Las líneas de datos de alta velocidad son extremadamente sensibles a la capacitancia; la capacitancia ultrabaja del dispositivo garantiza la integridad de la señal.

HDMI y DisplayPort: Protege las interfaces de video de alta definición de las descargas electrostáticas (ESD).

Puertos de E/S en dispositivos móviles (teléfonos inteligentes, tabletas): Como conectores para auriculares, botones y puertos de carga.

Electrónica portátil/de consumo: Debido a su pequeño paquete SOD-523 y su capacidad de protección altamente eficiente, es perfectamente adecuado para diseños con limitaciones de espacio:

Teléfonos inteligentes, tabletas, cámaras digitales, dispositivos portátiles (relojes inteligentes, rastreadores de actividad física).

Portátiles, auriculares Bluetooth, consolas de juegos portátiles.

Equipos de comunicación: Protege las líneas de comunicación de alta velocidad, por ejemplo:

Puertos LAN en conmutadores y enrutadores de red.

Módulos de antena de radiofrecuencia (RF).

Descripción

La serie ESD5Z está diseñada para proteger componentes sensibles a la tensión de eventos de ESD y tensión transitoria. La excelente capacidad de sujeción, la baja fuga y el tiempo de respuesta rápido hacen que estas piezas sean ideales para la protección ESD en diseños donde el espacio en la placa es primordial. Debido a su pequeño tamaño, es adecuado para su uso en teléfonos celulares, dispositivos portátiles, cámaras digitales, fuentes de alimentación y muchas otras aplicaciones portátiles.

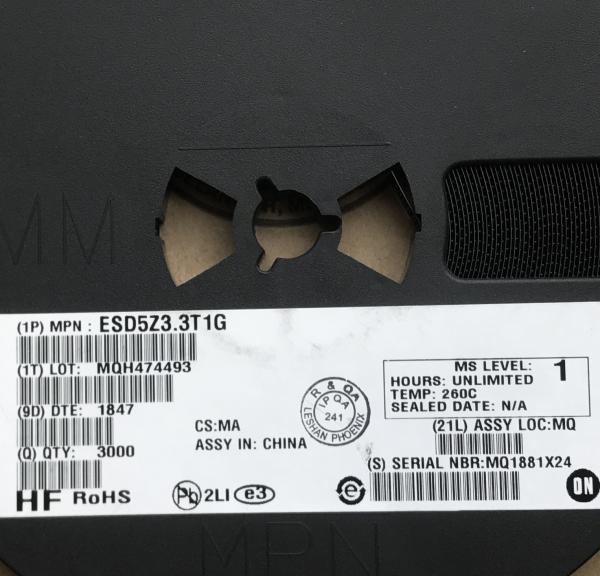

INFORMACIÓN

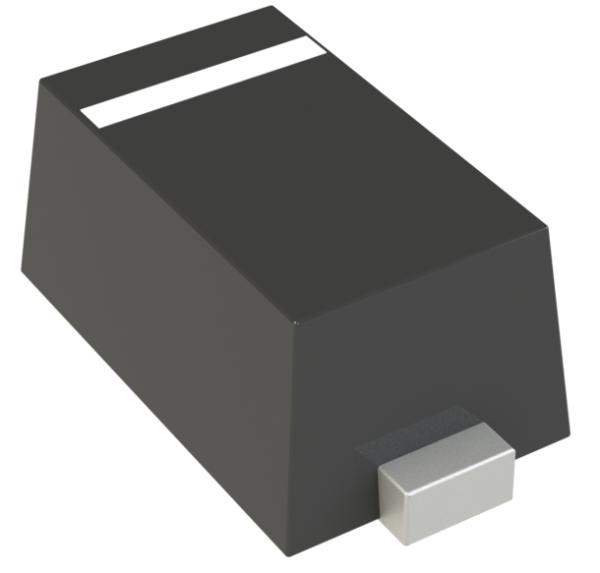

Dibujo
