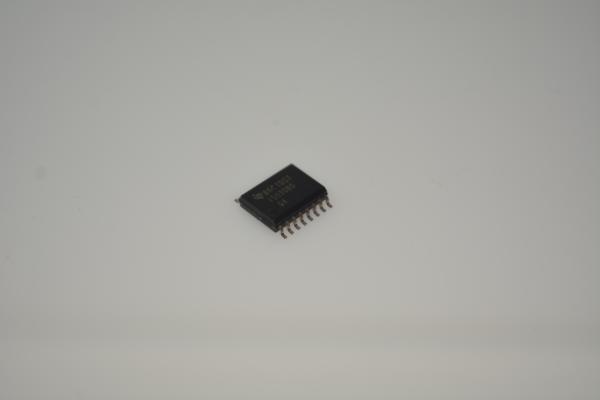

ISO3080DWR: Transceptor RS-485 aislado, protección ESD de ±15kV, suministro amplio de 3-5.5V, 20Mbps de alta velocidad, medio dúplex, rango de temperatura industrial, protección integrada contra fallas, retraso de propagación de 50ns

Características

• Cumple o excede los requisitos TIA/EIA RS-485

• Velocidades de señalización de hasta 20 Mbps

• 1/8 de carga unitaria hasta 256 nodos en un bus

• Protección contra apagones térmicos

• Baja capacidad del bus ¥ 16 pF (típico)

• 50 kV/μs de inmunidad transitoria típica

• Receptor a prueba de fallos para autobuses abiertos, cortos, parados

• Las entradas de 3,3 V toleran 5 V

• Protección ESD del bus-pin

HBM de 12 kV entre los pines del bus y el GND2

HBM de 6 kV entre los pines del bus y el GND1

• Certificaciones relacionadas con la seguridad:

️ aislamiento básico de 4000-VPK, 560 VPK VIORM según la norma DIN EN IEC 60747-17 (VDE 0884-17)

¢ 2500 aislamientos VRMS por UL 1577

¢ 4000 VPK aislamiento por CSA 62368-1

Aplicaciones

• Sistemas de seguridad

• Producción química

• Automatización de las fábricas

• Control del motor y del movimiento

• Redes de climatización y automatización de edificios

• Estaciones de seguridad en red

Descripción

The ISO3080 and ISO3086 devices are isolated full duplex differential line drivers and receivers while the ISO3082 and ISO3088 devices are isolated half-duplex differential line transceivers for TIA/EIA 485/422 applications.

Estos dispositivos son ideales para líneas de transmisión largas porque el bucle de tierra se rompe para permitir un rango de voltaje de modo común mucho más grande.La barrera de aislamiento simétrica del dispositivo se ensaya para proporcionar 2500 VRMS de aislamiento durante 60 s por UL 1577 entre el transceptor de línea de bus y la interfaz de nivel lógico..

Cualquier I/O cableado puede estar expuesto a transientes de ruido eléctrico de diversas fuentes.Estos transientes de ruido pueden causar daños al transceptor o circuitos sensibles cercanos si son de suficiente magnitud y duraciónEstos dispositivos aislados pueden aumentar significativamente la protección y reducir el riesgo de daños a los costosos circuitos de control.

Los dispositivos ISO3080, ISO3082, ISO3086 e ISO3088 están cualificados para su uso desde 40 °C hasta + 85 °C.

Información

Dibujo
