Máquina de fijación rígida de cables de alambre de marco rígido para fijación de cables de cobre o aluminio

1Descripción general:
Esta máquina se utiliza principalmente para torcer alambre de cobre desnudo, alambre de aluminio desnudo, alambre de aluminio con hebras de acero, conductores redondos y en forma de abanico, etc.

2Parámetro técnico:















3.Componentes eléctricos principales









4.Descripción detallada:
4.1 ΦΦ630 Desembolso del cable central:

Especificación del carrete de pago: PND630
El tipo de eje de extremo aprieta o suelta manualmente el carrete, y el tornillo manual levanta el carrete.
Control de tensión de fricción mecánica, el tamaño se puede ajustar manualmente.

4.2 6B, 12B, 18B Cuerpo de lanzamiento:

Especificación del carrete de pago: PND630
Velocidad: 6B/12B: 70-166 rpm

18B: 62-146 rpm

La distancia de encadenamiento: 6B/12B: 87-843 mm

18B: 99-952 mm

El número de etapas de conversión de velocidad de rotación es de 6 etapas
Estructura del marco 4 partes iguales
La fricción mecánica controla la tensión, y el ajuste de la tensión es conveniente.
Clampada neumática sin eje y bobina de aflojamiento, bloqueo automático mecánico y seguro, fácil de operar, rápido y seguro.
Se detiene automáticamente cuando se rompe el cable.


4.3 Contador de metros:
La circunferencia de la rueda del medidor es de 500 mm
Duración máxima en metros 9999,9 m
Error de precisión ≤3‰
Adopta una estructura de doble rueda y se instala horizontalmente; hay un resorte tampón en la rueda de prensado y hay rodillos de alambre en la entrada y salida.

4.4 Dispositivo de tracción doble Φ2000:

Método de seguimiento: doble rueda con ranuras, doble seguimiento activo.
Diámetro de la rueda de tracción: Φ2000 mm
Velocidad de la línea de tracción: 14,5-59 m/min.
Velocidad del tren de tracción: 36 pasos


4.5 Φ2500 Máquina de recogida:

Especificación del carrete de captación: PN1250-PN2500
Carga máxima: 12T
Motor de toma: 8 kg.m.
Diámetro máximo del cable: Φ50 mm
La toma adopta un motor de par, que es confiable en el funcionamiento y simple y conveniente en el funcionamiento y el mantenimiento.
La estructura es de tipo eje de sujeción eléctrica o bobina de aflojamiento, bobina de elevación eléctrica.
Adoptar cable de tornillo de plomo, puede rastrear la velocidad de toma, y la distancia de arreglo se puede ajustar sin pasos.

4.6 Sistema de transmisión mecánica:

Potencia del motor de accionamiento principal: 110 kW (CA)
El sistema de transmisión mecánica incluye el motor principal, el reductor principal, el eje de tierra de la transmisión, etc.

4.7 Sistema de control eléctrico y electrónico:

La fuente de alimentación de esta máquina es un sistema de tres fases de cinco alambres, 380V (± 10%), 50HZ.
La máquina principal de la máquina adopta un motor CA y un control de conversión de frecuencia; la toma adopta un motor de par que puede arrancar y detenerse sin problemas,y la operación y el mantenimiento son simples y convenientesLa máquina entera está controlada por un controlador programable de Siemens.


4.8 Requisitos para las fuentes de aire:
Presión del aire: 0,6Mpa
Volumen del aire: 1,0 m3/min
El aire comprimido debe estar seco, libre de impurezas y polvo.

5- ¿ Qué pasa?
Estimados clientes, hay varios modelos para la máquina de varado. Para recomendar el modelo suitabe, nos gustaría conocer algunas informaciones:
1Diámetro del alambre desnudo
2.De alambre blando o de alambre duro
3Cantidad de cables que se van a retorcer
4- Área después de girar.

Los mejores saludos.

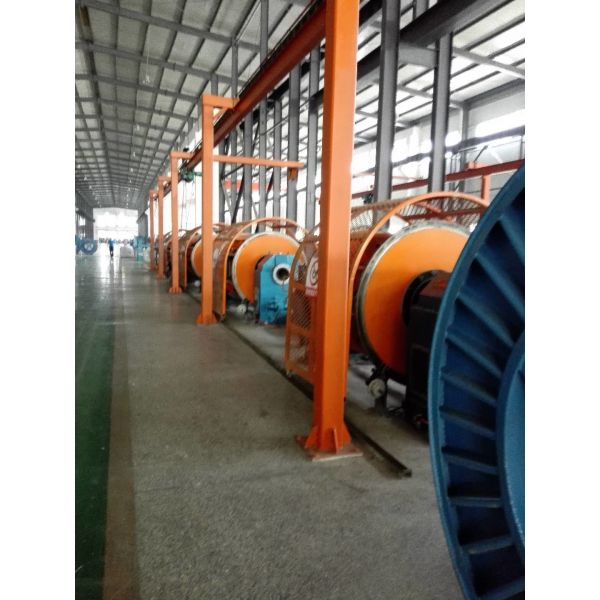

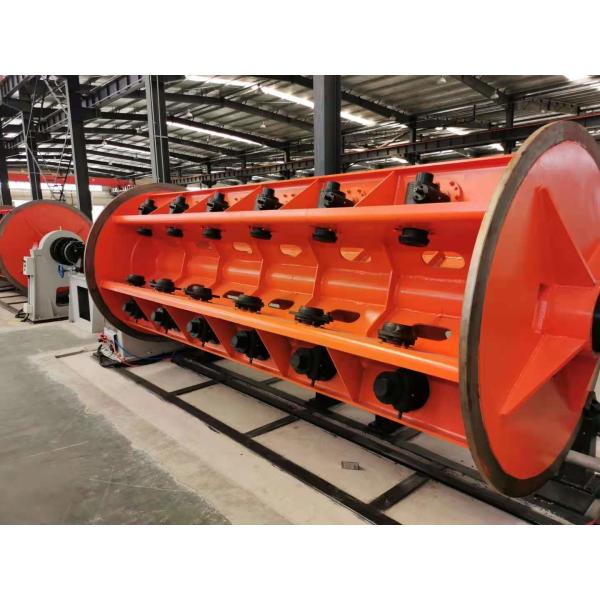

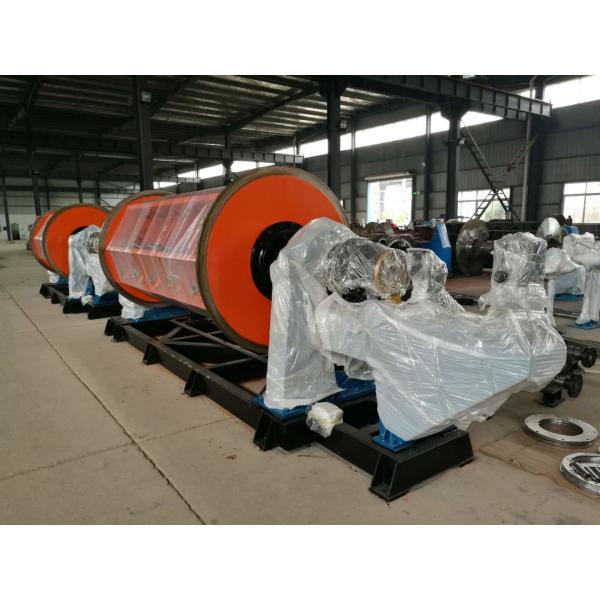

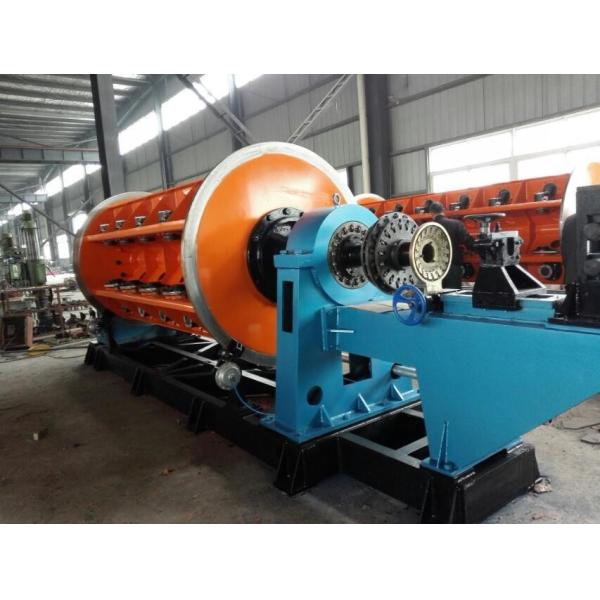

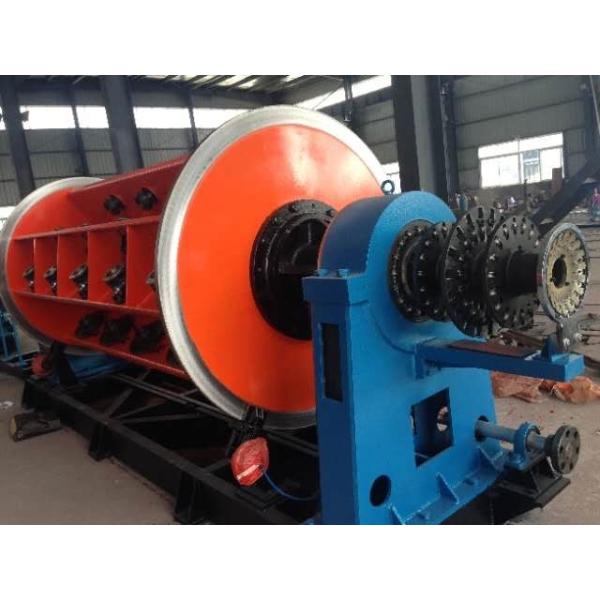

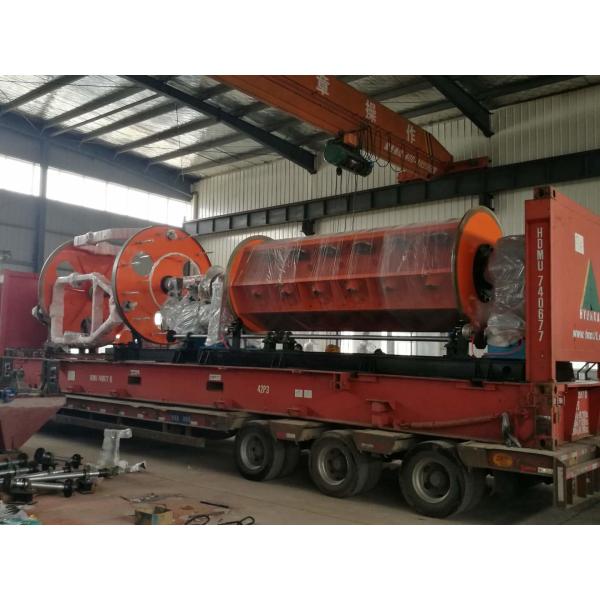

6Fotografías de referencia
