Tubo de rayos X de microfoco de 150 kV, FOD de 17 mm, inspección industrial de semiconductores
Tubo de rayos X de microfoco de 150 kV, FOD de 17 mm, inspección industrial de semiconductores
Especificaciones
Número de modelo :
L12161-07
Lugar de origen :
Japón
Cantidad mínima de pedido :
1
Términos de pago :
T/T
Tipo :
Fuente de la radiografía
Material objetivo :
Tungsteno
Lugar de origen: :
Japón
Detalles del embalaje :
CAJA DE CARTÓN
Método de comunicación :
Interfaz: RS-232C (conector D-Sub de 9 pines)
Descripción
Tubo de rayos X Microfocus de 150KV L12161-07 Ángulo de haz de 43° 17 mm FOD Inspección industrial de semiconductores

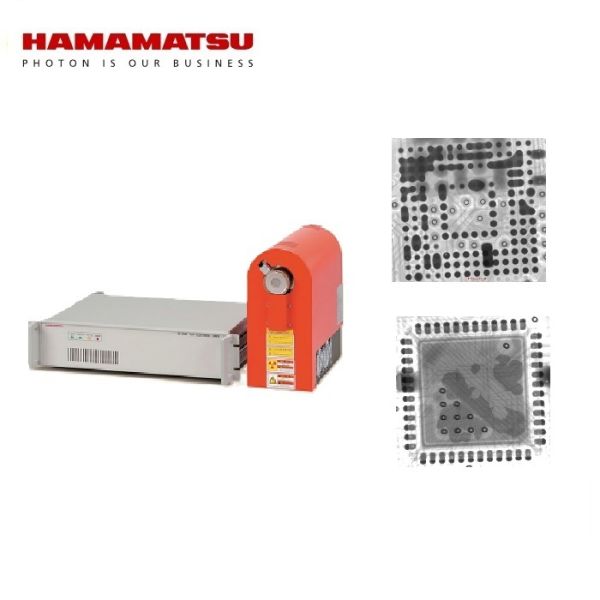

FUENTE DE RAYOS X DE MICROFOCUS HAMAMATSU 150 kV L12161-07
CARACTERÍSTICAS
  • Tamaño del punto focal: 5 μm (a 4 W)-El tubo de rayos X de tipo sellado proporciona imágenes de rayos X claras y nítidas, incluso cuando se utiliza con un gran aumento.
  • Aumento de alta velocidad- Hasta 3 veces más rápido que las fuentes de rayos X de microenfoque convencionales de 150 kV
  • No se requiere conexión de cable de alto voltaje- La fuente de alimentación de alto voltaje está integrada
  • Alta potencia: Salida máxima 75 W
  • Control externo a través de interfaz RS-232C
APLICACIONES
  • tomografía computarizada de rayos x
  • Inspección no destructiva
Objetos aplicables
  • placa de circuito impreso
  • Cerámico
  • Componente de plástico
  • fundición a presión
  • Dispositivo semiconductor
  • Componente electrónico
  • Componente metálico
PRESUPUESTO
GENERAL
Parámetro Descripción/Valor Unidad
Rango de ajuste de voltaje del tubo de rayos X 0 a 150 kV
Rango de ajuste de corriente del tubo de rayos X 0 a 500 mamá
Rango operativo de voltaje del tubo de rayos X 1 40 a 150 kV
Rango operativo actual del tubo de rayos X 1 10 a 500 mamá
Salida máxima Modo de enfoque pequeño: 10 W
Modo de enfoque medio: 30 W
Modo de enfoque grande: 75 W		 W.
Tamaño del punto focal de rayos X (valor nominal) Modo de enfoque pequeño: 7 (5 mm a 4 W)
Modo de enfoque medio: 20
Modo de enfoque grande: 50		 milímetros
Ángulo del haz de rayos X 2 Aprox. 43 grado
Distancia de enfoque a objeto (FOD) Aprox. 17 milímetros
Salida nominal Calificación continua --
Método de comunicación Interfaz: RS-232C (conector sub-D de 9 pines) --
UNIDAD DE TUBO DE RAYOS X
Parámetro Descripción/Valor Unidad
Material de la ventana de salida de rayos X / Espesor Berilio / 0,2 milímetros
Material objetivo Tungsteno --
Temperatura ambiente de funcionamiento +10 a +40 °C
Temperatura ambiente de almacenamiento 0 a +50 °C
Humedad de funcionamiento y almacenamiento. 20 a 85 (Sin condensación) %
Peso Aprox. 13.5 kilos
UNIDAD DE CONTROL DE RAYOS X
Parámetro Descripción / Valor Unidad
Voltaje de entrada (CA) Monofásico 100 a 240 (50 Hz / 60 Hz) V
Consumo de energía Menos de 220 W.
Temperatura ambiente de funcionamiento +10 a +40 °C
Temperatura ambiente de almacenamiento 0 a +50 °C
Humedad de funcionamiento y almacenamiento. 20 a 85 (Sin condensación) %
Peso 3 Aprox. 6 kilos
REGULACIÓN Y NORMAS
Parámetro Descripción Unidad
Directiva RoHS EN 50581 Categoría 9 --
CEM IEC/EN 61326-1 Límites de emisión: CISPR 11 Grupo 1 Clase A Requisitos de inmunidad: Tabla 2 --
Seguridad CEI/EN 61010-1 --
SOFTWARE DE CONTROL 4
Parámetro Descripción Unidad
PC aplicable Compatible con PC/AT --
SO aplicable Windows® XP, 7 --
Interfaz Interfaz RS-232C --
NOTA:
1. Consulte el gráfico del rango de funcionamiento de corriente/voltaje del tubo de rayos X.
2. Valor de referencia: Con el 50% de la emisión máxima de rayos X.
3. Este peso incluye los accesorios de aprox. 1,5 kilogramos.
4. El software de control se proporciona como software de muestra para el funcionamiento del MFX. El rendimiento del software no está garantizado.
