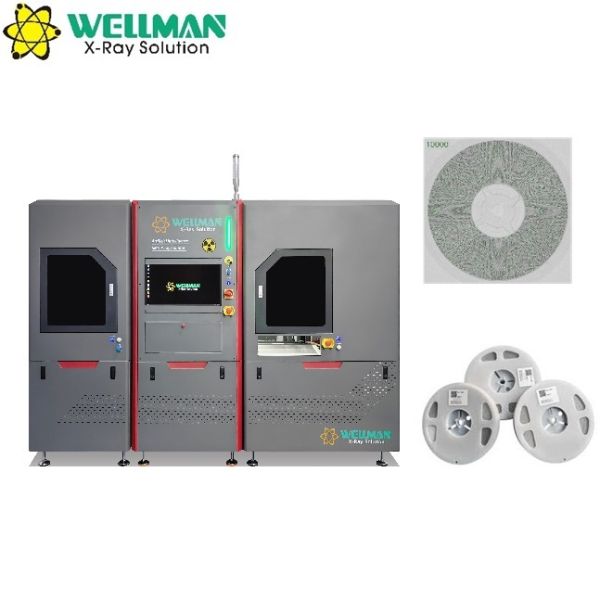

Contador de piezas de rayos X en línea SMT 80kV 430mm FPD para PCB completamente automático
Contador de piezas de rayos X en línea SMT 80kV 430mm FPD para PCB completamente automático
Especificaciones
Número de modelo :
El IL-1000
Lugar de origen :
PORCELANA
Cantidad mínima de pedido :
1
Términos de pago :
T/T
Tipo :
Cerrado, microfocus
Uso :
Utilizado para contar rayos X
Voltaje de tubo máximo :
80kv
Área efectiva :
430 mm*430 mm
Tamaño de píxel :
el 139μm
Resolución :
3072*3072
Descripción
Contador de piezas de rayos X completamente automático en línea SMT para PCB - Conteo de carretes industriales
El contador de piezas de rayos X completamente automático en línea SMT IL-1000 proporciona un conteo industrial preciso de carretes para la fabricación de PCB con tecnología avanzada de rayos X y automatización impulsada por IA.
Ventajas clave
  • Modo manual disponible para escenarios especiales (carretes pequeños, con sobrepeso o empaquetados)
  • El soporte de acoplamiento AGV permite procesos de recuento totalmente automatizados
  • Función de número de orden de trabajo para consulta y análisis estadístico de registros de conteo
  • El tubo de rayos X de 80 kV garantiza una vida útil prolongada con un funcionamiento sin mantenimiento
  • Detector de panel plano digital (FPD) de 17" de súper definición
  • Velocidad de conteo ultrarrápida de 12 s por carrete
  • Admite carrete o bandeja de un máximo de 17" (430 mm) con bolsas de barrera contra la humedad
  • Algoritmo de aprendizaje profundo de IA con actualizaciones gratuitas permanentes
  • Integración perfecta con MES, ERP, WMS y otros sistemas de gestión
Especificaciones de hardware
Fuente de rayos X
Tipo microenfoque
Tensión máxima del tubo 80kV
Corriente máxima del tubo 700μA
Tamaño del punto focal 30 μm
Detector de panel plano
Tipo FPD digital de súper definición
Área efectiva 430mm*430mm
Tamaño de píxel 139 μm
Resolución 3072*3072
Conteo de carretes/bandejas
Tamaño máximo (modo automático) 15" (380 mm)
Grosor máximo (modo automático) 50mm
Tamaño mínimo de piezas 01005
Velocidad 12-15
Precisión (01005) ≥ 99,98%
Precisión (0201 y superiores) ≥ 99,99%
Especificaciones del equipo
Dimensiones 2700 mm (largo) * 1400 mm (ancho) * 1900 mm (alto)
Peso 3000kg
Fuente de alimentación CA 110-220 V 50/60 Hz.
potencia máxima 4800W
PC industriales CPU I7, 16 GB de RAM, 256 GB de SSD+4T HDD
Displayer LCD HDMI de 24"
Métricas de rendimiento
Tamaño del carrete Tamaño de las piezas Cantidad Exactitud Velocidad
7" (180 mm) 01005 10000 99,98% 12-13
7" (180 mm) 0201 10000 99,99% 11-12
7" (180 mm) 0402 10000 99,99% 11-12
7" (180 mm) 0603 5000 99,99% 10-11
10" (254 mm) 1206 5000 99,99% 10-11
15" (380 mm) 1206 10000 99,99% 11-12
Algoritmo de aprendizaje profundo de IA
Nuestro software de conteo utiliza un poderoso algoritmo de aprendizaje profundo de IA que identifica automáticamente los componentes sin vinculación manual. El sistema aprende de los datos de los componentes contados, que incluyen:
  • Pendiente entre componentes desde el interior hacia el exterior.
  • Patrones de deformación de la imagen
  • relación de aspecto
  • Ángulos de esquina de componentes.
A medida que aumentan las operaciones de conteo, los resultados se vuelven progresivamente más precisos, lo que permite un manejo eficiente de componentes similares o bandejas más grandes.
Contador de piezas de rayos X en línea SMT 80kV 430mm FPD para PCB completamente automático
Visualización del algoritmo de aprendizaje profundo de IA
Integración de bases de datos en la nube
Cada contador de rayos X Wellman se conecta a nuestra base de datos en la nube, cargando automáticamente datos e imágenes de la máquina mientras descarga las últimas actualizaciones de la base de datos. Nuestros ingenieros optimizan continuamente los algoritmos basados ​​en los datos recopilados, con actualizaciones periódicas enviadas a las máquinas de los clientes.
Contador de piezas de rayos X en línea SMT 80kV 430mm FPD para PCB completamente automático
Diagrama de arquitectura de base de datos en la nube
Este sistema garantiza que la precisión del conteo se acerque al 100% con el tiempo y al mismo tiempo amplía la cobertura del tipo de componente. Al encontrar nuevos componentes, el sistema puede acceder inmediatamente a datos relevantes si están disponibles en nuestra base de datos.
Principio de funcionamiento
Contador de piezas de rayos X en línea SMT 80kV 430mm FPD para PCB completamente automático
Principio de funcionamiento del contador de piezas de rayos X SMT
Contador de piezas de rayos X en línea SMT 80kV 430mm FPD para PCB completamente automático
Mecanismo de trabajo detallado
Imágenes de muestra
Contador de piezas de rayos X en línea SMT 80kV 430mm FPD para PCB completamente automático
Imagen de rayos X de muestra de componentes
Contador de piezas de rayos X en línea SMT 80kV 430mm FPD para PCB completamente automático
Visualización del recuento de componentes.
Contador de piezas de rayos X en línea SMT 80kV 430mm FPD para PCB completamente automático
Análisis detallado de componentes
