Especificaciones
Number modelo :
E300
Lugar del origen :
China
Cantidad Mínima de Pedido :
1 juego
Condiciones de pago :
T/T
Capacidad de la fuente :
30 sistemas por mes
Tiempo de entrega :
15 días
Detalles de empaquetado :
caso de madera
Dimensión :
600*740*980mm
Medición de precisión :
2.5+l/100
Peso :
190 kg de peso
Repetibilidad :
2.5 μm
Descripción

Sistemas de medición visual de alta precisión máquinas de medición de visión luminosa de contorno led máquina vmm







Descripción del producto

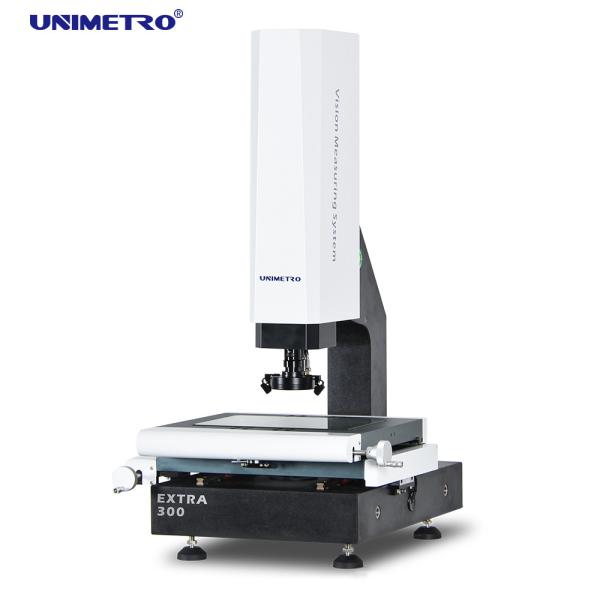

Máquina de medición de visión de reacción rápida con luz de contorno LED, control motorizado del eje Z


Nuestras máquinas de medición de la visión tienen las características siguientes:
- base y columna de granito, excelente estabilidad;
El eje Z adopta una guía lineal de alta precisión y un sistema de control del servomotor para realizar el enfoque automático, eliminar el error del enfoque artificial,y mejorar la precisión y la estabilidad de la medición;
¢ Estadio de trabajo de aluminio, hacer que el control de movimiento reaccione rápidamente y sea flexible;

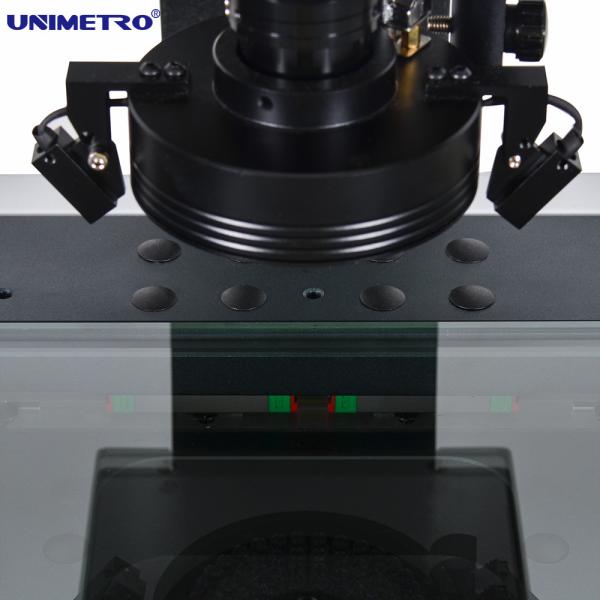

Fuente de luz de superficie LED de 3 anillos y 4 secciones programable, sistema de fuente de luz de contorno LED paralela a la transmisión,y el módulo de ajuste de luz incorporado del software puede controlar libremente el brillo de la luz en 3 anillos y 4 zonas.









Configuración de la harda



Máquina de medición de visión de reacción rápida con luz de contorno LED, control motorizado del eje Z

Las configuraciones de nuestras máquinas de medición de la visión son las siguientes:
● Escalas lineales de 3 ejes con una resolución de 0,5 mm
● Función de enfoque automático de alto rendimiento
● Compatible con la sonda táctil Renishaw
● Estadio de trabajo de aluminio y anodizado duro
● 3 anillos 8 secciones de luz LED de anillo de control de software y programable
● Control por software de la luz de contorno LED paralela y programable
● Cámara digital HD de 1,2M de píxeles
● Caja de control del núcleo integrado
● Control motorizado del eje Z
● Guía lineal de HIWIN
● Generador de pulso manual para el control del movimiento del eje Z
● Con indicadores láser para posicionamiento y enfoque auxiliares
● Lente de zoom con dentadura manual de 0,7-4,5X con sensor de retroalimentación de señal de aumento





Características del producto



Máquina de medición de visión de reacción rápida con luz de contorno LED, control motorizado del eje Z

Nuestras máquinas de medición de visión pueden añadir sonda para realizar la función 3D
● Calibración fácil
● Toque desde múltiples ángulos
● Configuración rápida del sistema de coordenadas
● Compatible con toda la línea de estilos Renishaw
● Modulo CAD soportado (opcional)
● Producción de dibujos en 3D
● Compatible con la sonda estelar
● Medición de dimensiones 3D
● Medición combinada de la sonda de imagen y del tacto
● Soporte de soporte de sonda (opcional)





Parámetros

Los parámetros de nuestras máquinas de medición de la visión son los siguientes:


Modelo Extra 200 Extra 300 Extra 400 Extra 500
Dimensión (mm) (L*W*H) 500*540*930 600*740*980 700*840*980 800*940*980
El valor de las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 y N2 será el valor de las emisiones de gases de efecto invernadero de la categoría M1 y N2. 200*100*150 300*200*200 400*300*200 500*400*200
Precisión de medición (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Repetitividad (μm) 2.5 2.5 2.5 3
Peso (kg) El peso total 190 kg de peso 240 kg de peso 290 kg de peso
Imagen y medición El CCD 200 mm (puede elevarse de acuerdo con los requisitos de los clientes)
Lentes Lente de zoom con abolladuras manuales 0,7-4,5X/lente de zoom automático 1-10X
Magnificación 18-195X (sólo para referencia. Con diferentes cámaras y lentes, el aumento será diferente.)
Campo de visión 8.1~1.3 mm
Distancia de trabajo 108 mm
Resolución de escala lineal 0.5 μm ((0,1 μm para la opción)
Sistema de conducción Control manual del eje X, del eje Y, control CNC de circuito cerrado del eje Z y función AUTU FOCUS disponibles
Iluminación Luz de superficie LED de anillo de 4 secciones programable, luz de contorno LED paralela, luz de anillo LED de 8 secciones, coaxial, opcional





Función del software



El software UNIMETRO INSPECT3D tiene una interfaz de usuario amigable, fácil de aprender,
Función potente, permite a los usuarios lograr mediciones rápidas y precisas.
El software ofrece una interfaz de usuario completa en inglés, también permite el desarrollo de nuevos idiomas.


Máquina de medición de visión de reacción rápida con luz de contorno LED, control motorizado del eje Z





●Introducción del archivo CAD y medición
● Calibración fácil
● Ingrese el archivo CAD y mida
● Arreglo de piezas y medición macro
● enfoque automático y medición de altura
● La función de navegación ayuda a localizar rápidamente
● Función de medición geométrica potente
● Múltiples informes de datos y función de salida gráfica de datos
● Programa de usuario flexible
● Creación de elementos de referencia
● Función de detección de bordes muy potente
● Soporte para múltiples accesorios externos
● Cálculo automático de las tolerancias geométricas de los elementos
● Medición rápida y conveniente de la producción compleja





Información sobre la empresa


Máquina de medición de visión de reacción rápida con luz de contorno LED, control motorizado del eje Z
Máquina de medición de visión de reacción rápida con luz de contorno LED, control motorizado del eje Z
Máquina de medición de visión de reacción rápida con luz de contorno LED, control motorizado del eje Z

Nuestro cliente y agente

Máquina de medición de visión de reacción rápida con luz de contorno LED, control motorizado del eje Z
Máquina de medición de visión de reacción rápida con luz de contorno LED, control motorizado del eje Z
Preguntas frecuentes
Máquina de medición de visión de reacción rápida con luz de contorno LED, control motorizado del eje ZP1: ¿ Es usted una fábrica o una empresa comercial?
Máquina de medición de visión de reacción rápida con luz de contorno LED, control motorizado del eje ZA1: Somos una fábrica y le damos la respuesta más rápida en 24 horas.
Máquina de medición de visión de reacción rápida con luz de contorno LED, control motorizado del eje ZP2: ¿En qué se dedica principalmente su empresa?
Máquina de medición de visión de reacción rápida con luz de contorno LED, control motorizado del eje ZA2: producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc.
Máquina de medición de visión de reacción rápida con luz de contorno LED, control motorizado del eje ZP3: ¿Cómo elegir la especificación adecuada?
Máquina de medición de visión de reacción rápida con luz de contorno LED, control motorizado del eje ZR3: Siempre que nos indique la variedad y el tamaño del producto a medir, nuestro equipo profesional le aconsejaría el instrumento de medición de especificaciones adecuadas.
Máquina de medición de visión de reacción rápida con luz de contorno LED, control motorizado del eje ZP4: ¿Acepta el servicio personalizado?
Máquina de medición de visión de reacción rápida con luz de contorno LED, control motorizado del eje ZA4: Asegúrese de que no solo podemos proporcionar máquinas típicas, sino también las máquinas personalizadas para las necesidades del cliente.
Máquina de medición de visión de reacción rápida con luz de contorno LED, control motorizado del eje ZP5: ¿Cuál es su período de garantía?
Máquina de medición de visión de reacción rápida con luz de contorno LED, control motorizado del eje ZA5: Nuestro período de garantía del producto es de 1 año. Nuestra calidad del producto es muy estable, y tenemos
Se ha mejorado mucho en algunas piezas quebradibles.
