Radar de matriz en fase de alto rendimiento de alta precisión de cobertura escalable
Radar de matriz en fase de alto rendimiento de alta precisión de cobertura escalable
Radar de matriz en fase de alto rendimiento de alta precisión de cobertura escalable
Radar de matriz en fase de alto rendimiento de alta precisión de cobertura escalable
Radar de matriz en fase de alto rendimiento de alta precisión de cobertura escalable
Radar de matriz en fase de alto rendimiento de alta precisión de cobertura escalable
Radar de matriz en fase de alto rendimiento de alta precisión de cobertura escalable
Radar de matriz en fase de alto rendimiento de alta precisión de cobertura escalable
Radar de matriz en fase de alto rendimiento de alta precisión de cobertura escalable
Radar de matriz en fase de alto rendimiento de alta precisión de cobertura escalable
Especificaciones
Lugar de origen :
En la ciudad de Chengdu
Cantidad mínima de pedido :
1
Condiciones de pago :
En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de suministro :
10 juegos por mes
Tiempo de entrega :
30
Seguimiento del blanco :
El número de
Clasificación de los objetivos :
Aire, tierra y mar
El material :
COBRE de aluminio
Fuente de alimentación :
AC/DC
Velocidad de la antena :
No más de 10 rpm
Dirección del haz :
El uso de la tecnología electrónica
La informática :
El digital
Banda de ondas de radar :
Ku
Estilo de escaneo :
escaneo de azimut y escaneo de fase de selección
Rango ciego :
el 180m
Rango de frecuencia :
2-18 gigahertz
Sistema del radar :
Matriz en fase activa 2D
Banda de frecuencia de funcionamiento :
Banda X
Interoperabilidad :
Compatible con otros sistemas de radar
Tipo de antena :
Array de escaneo electrónico activo (AESA)
Rango mínimo de detección :
10 metros
Resolución de rango :
1 a 10 M
Tono de alcance de escaneo :
0° a 40°
Diámetro de la antena :
1 a 5 m
Modo de escaneo :
Escaneo del sector
Rotación de la antena :
360 grados
Rango de escaneo Azimut :
360°
Altitud de operación :
0 a 10 km
Sensibilidad del receptor :
- 120 dBm
Ancho del pulso :
1 a 10 μs
Potencia del transmisor :
1-10 kilovatios
Frecuencia de repetición de pulso :
100 a 1000 Hz
Rango de acción :
Hasta 100 Km
Descripción

Radar de vigilancia aérea modular. 90° a 360° de cobertura para seguridad anti-drones y fronteras.



Resumen del producto

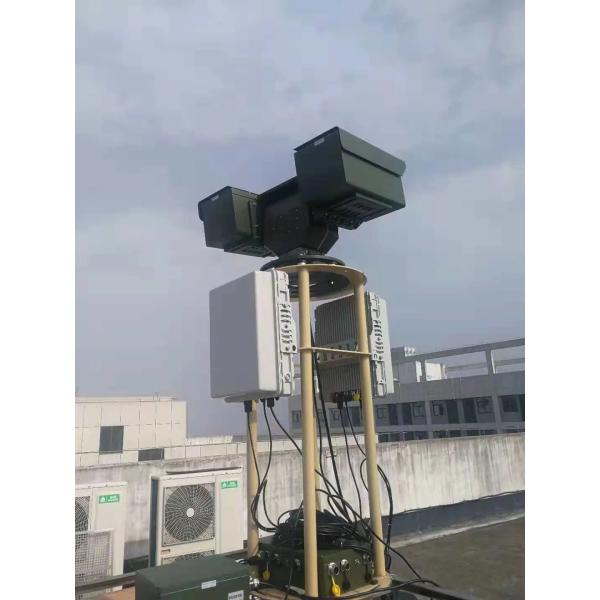

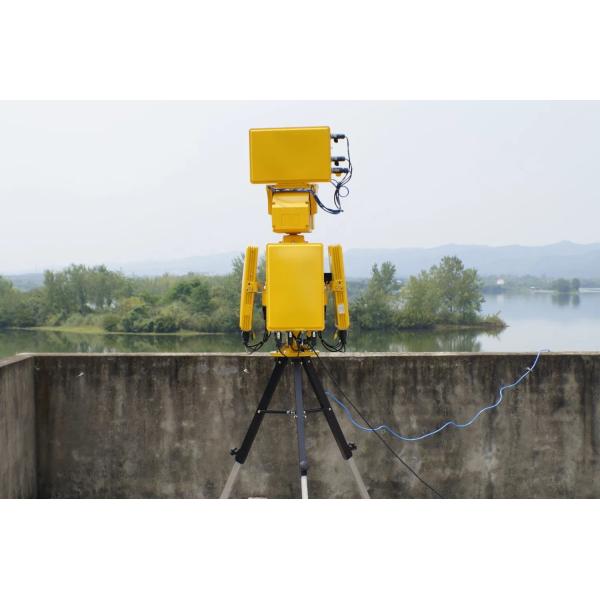

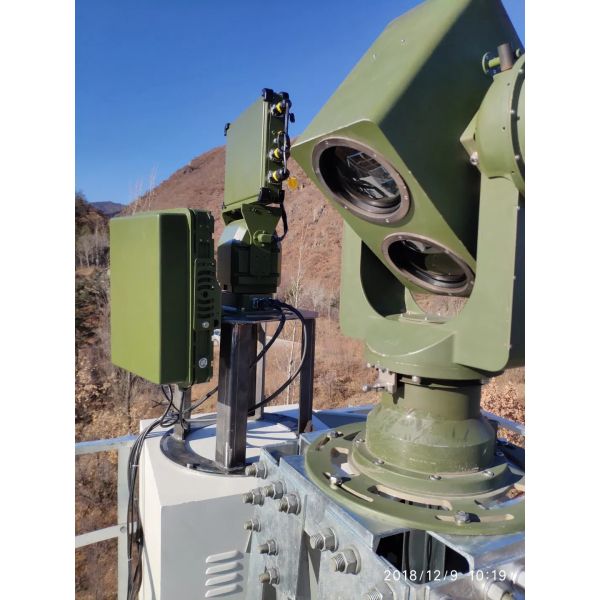

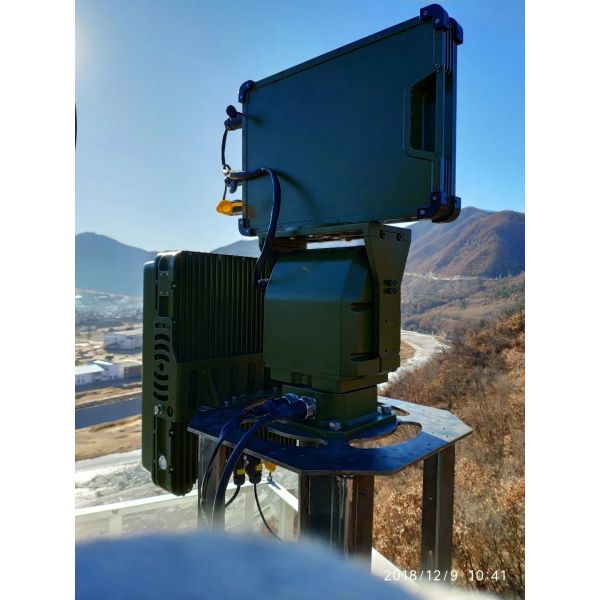

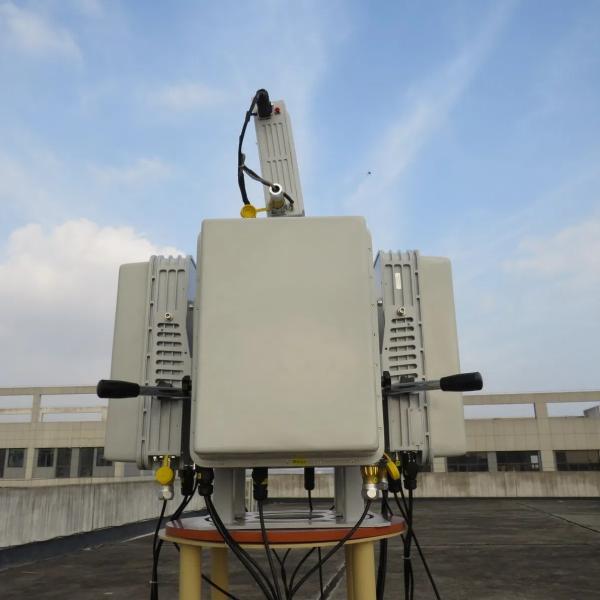

El HYH 223-1C1K es un radar de vigilancia aérea compacto y de alto rendimiento diseñado para aplicaciones de seguridad críticas.Tecnología de formación digital de haces (DBF)ymatriz de fase + integración Doppler de pulso, este radar de banda C ofrece una detección precisa de objetivos de baja RCS como los drones (por ejemplo, DJI Phantom 3/4, serie Mavic) hasta 1,2 km. Su diseño modular permite un despliegue flexible concobertura de 90° en un solo panelo configuraciones ampliadas (dual panel 180°, 3-panel 270°, 4-panel 360°), lo que lo hace ideal para el monitoreo de amenazas adaptativo en diversos entornos.

Características clave

  • Tecnología DBF: Control digital de la amplitud/fase del haz para un escaneo dinámico y adaptado a la forma.

  • Ligero y compacto: ≤ 10 kg de peso neto, dimensiones de 445 × 300 × 400 mm para una instalación fija fácil.

  • Alta precisión: precisión de distancia ≤10 m, precisión de azimut ≤1,0° y resolución de velocidad ≤0,2 m/s.

  • Operación en todo tiempo: Funciona perfectamente en -40°C a +60°C con resistencia a la lluvia, el polvo, la arena y la corrosión.

  • Bajo consumo de energía: operación AC220V/40W para una vigilancia rentable las 24 horas del día, los 7 días de la semana.

  • Cobertura escalable: Ampliar la cobertura del azimut de 90° (un solo panel) a 360° (sistema de 4 paneles).

Aplicaciones

  • Seguridad del perímetro del aeropuerto

  • Vigilancia de las fronteras

  • Protección de las infraestructuras críticas

  • Integración de los sistemas electrónicos de comunicación

Especificaciones técnicas

Parámetro Especificación
Modelo HYH 223-1C1K
Frecuencia Banda C (5,5 ∼5,8 GHz)
Rango de detección 1.2 km (objetivos RCS≈0,01 m2) / rango mínimo ≤100 m
Cobertura por azimut 90° (un solo panel), expandible a 180°/270°/360° con configuraciones de varios paneles
Cobertura de la elevación 40°
Tasa de actualización de datos ≤1,5 segundos
Potencia de salida 4W por panel
Fuente de alimentación Las emisiones de gases de efecto invernadero
Peso neto ≤ 10 kg
Interfaz Ethernet (protocolo UDP)
Temperatura de operación. -40 °C a +60 °C
Protección del medio ambiente A prueba de lluvia, de polvo, de arena, resistente a la humedad, al moho o a la sal

¿Por qué elegir HYH 223-1C1K?

  • Flexibilidad modular: Personalizar la cobertura de 90° a 360° para adaptarse a las necesidades específicas del sitio.

  • Durabilidad de grado militar: El embalaje de aleación de aluminio garantiza una protección robusta durante el transporte y la utilización.

  • Calidad certificada ISO: Rendimiento fiable conforme a las normas internacionales.

  • Respuesta rápida: velocidad de datos ≤ 1,5 s permite el seguimiento de amenazas en tiempo real y la coordinación de contramedidas.
