Anillo de engranaje de transmisión de potencia de alta velocidad y alta precisión para el mecanizado de piezas de precisión
Anillo de engranaje de transmisión de potencia de alta velocidad y alta precisión para el mecanizado de piezas de precisión
Especificaciones
Lugar de origen :
PORCELANA
Cantidad mínima de pedido :
1 conjuntos
Términos de pago :
L/C, T/T
Capacidad de suministro :
500 sets/mes
El tiempo de entrega :
35 días
Detalles del embalaje :
Cajas de madera contrachapada
Piñón :
Grillado de dientes de engranajes
Tipo de vehículo compatible :
Equipo minero
Tiempo de producción :
30 días
Tratamiento térmico :
Cemento
Tipo de fabricación :
Molienda de engranajes
Tratamiento :
El trabajar a máquina entero
Descripción

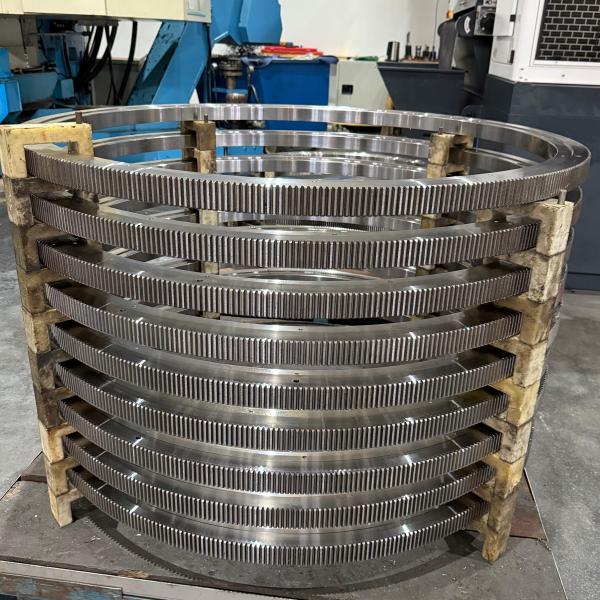

Descripción del anillo de engranaje

Desde la perspectiva de la transmisión cooperativa de precisión, un anillo de engranaje es un engranaje anular de alta precisión.

Al controlar estrictamente la precisión del perfil del diente, el error de paso y la precisión de instalación, se logra

transmisión cooperativa de alta precisión con otros componentes de engranajes.

Características principales

Las características incluyen alta precisión del perfil del diente (hasta ISO Grado 5-6), error de paso acumulativo mínimo y baja rugosidad superficial;

Las ventajas incluyen una precisión de transmisión superior, un funcionamiento suave, bajos niveles de ruido y una compatibilidad precisa

con otros engranajes de precisión para cumplir con los requisitos de transmisión de alta precisión.

Principio de funcionamiento

Fabricado utilizando procesos de tallado y brochado de engranajes de precisión, seguido de rectificado de engranajes para mejorar la precisión de la superficie del diente

mientras se controla estrictamente la circularidad y concentricidad del anillo. Durante el funcionamiento, el engranaje preciso con piñones de precisión

o engranajes planetarios minimiza el choque de transmisión causado por errores en el perfil del diente, lo que permite una alta velocidad,

transmisión de potencia y control de movimiento de alta precisión.

Aplicaciones

Adecuado para equipos de transmisión de precisión, como anillos de transmisión de husillo en máquinas herramienta CNC,

anillos de transmisión de precisión en articulaciones robóticas, anillos de control de actitud en equipos aeroespaciales,

y anillos de transmisión de indexación en instrumentos de precisión.

Especificaciones técnicas

Productos Anillo de engranaje
Hecho a medida √
Tipo de perfil de engranaje Engranajes cilíndricos
Fabricación de dientes de engranaje Rectificado de engranajes
Rectificado de dientes de engranaje √
Módulo (M) Personalizado
Número de dientes (Z) Personalizado
Ángulo de presión (α) Personalizado
Ángulo de hélice (β) 0°
Grado de precisión de los dientes Grado ISO 6-7
Tratamiento térmico Cementación
Dureza superficial 58-62 HRC

Comparación de grados de códigos de acero

COMPARACIÓN DE GRADOS DE CÓDIGOS DE ACERO
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　
