Máquina bobinadora de lámina de aluminio y cobre


Descripción de la máquina bobinadora de lámina de cobre BRJ1000-2

La máquina bobinadora de lámina de cobre BRJ1000-2 es un equipo bobinador profesional, que puede bobinar tanto lámina de cobre como de aluminio con un ancho máximo de 1000 mm. Las bobinas de lámina enrolladas se pueden utilizar en transformadores y otros productos similares. Con dos desbobinadores de lámina y dos desbobinadores de aislamiento, la máquina bobinadora de lámina de cobre puede enrollar una o dos capas de tira de lámina y una o dos capas de papel aislante. La máquina bobinadora de lámina está provista de una unidad de soldadura TIG para soldar la barra colectora y la lámina juntas. Con un sistema de control basado en PLC y HMI, la máquina bobinadora de lámina presenta una alta automatización, etc.


Principales componentes de la máquina bobinadora de lámina de cobre BRJ1000-2

· Estructura principal

· Unidad de bobinado

· Desbobinador de lámina

· Desbobinador de aislamiento

· Alimentador de tira de relleno de extremo

· Sistema de desbarbado de lámina

· Sistema de alineación de bordes

· Unidad de soldadura automática

Parámetros técnicos de la máquina bobinadora de lámina de cobre BRJ1000-2

Especificaciones estándar típicas de BRJ1000-2 se muestran a continuación y la máquina bobinadora de lámina también se puede fabricar según se solicite.

Ancho máximo de la lámina:

1.000 mm

OD máximo de la bobina terminada:

Ø1.000 mm

Material del conductor:

Cobre o Aluminio

Espesor de la lámina de Al:

0,3 - 3,0 mm

Espesor de la lámina de Cu:

0,2 - 2,0 mm

OD del material del conductor:

Ø1.000 mm

ID del material del conductor:

Ø500 mm

Diámetro del desbobinador de lámina:

rango ajustable Ø480 - 520 mm

Potencia de bobinado:

15KW

Velocidad de bobinado:

0 ~ 20 rpm

Soldadura:

TIG

Corte:

Cizalla rotativa eléctrica

Eje del desbobinador de aislamiento:

Expandible (acción neumática de apertura/cierre)

Alimentador de tira de relleno de extremo:

8 piezas

Sistema de alineación de bordes:

Detección fotoeléctrica

Interfaz de usuario:

Pantalla táctil de 10 pulgadas (254 mm)

Rango de conteo de vueltas:

0 - 9999,9

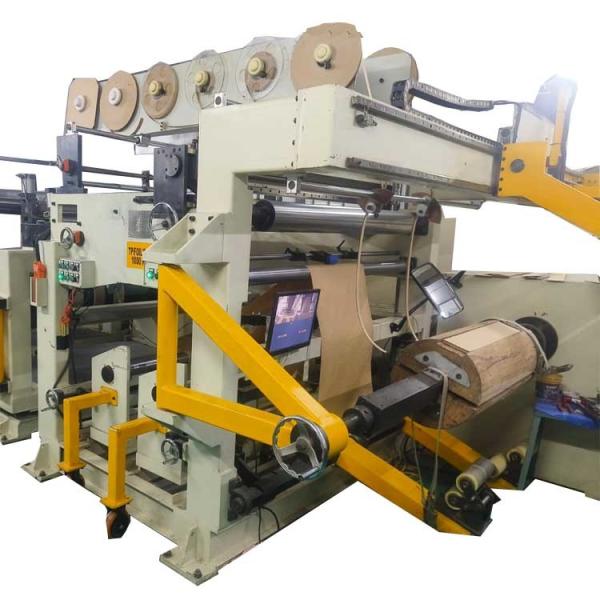

Fig. 1: Vista frontal de la máquina bobinadora de lámina de cobre BRJ1000-2


Fig. 2: Unidad de soldadura de la máquina bobinadora de lámina de cobre BRJ1000-2
