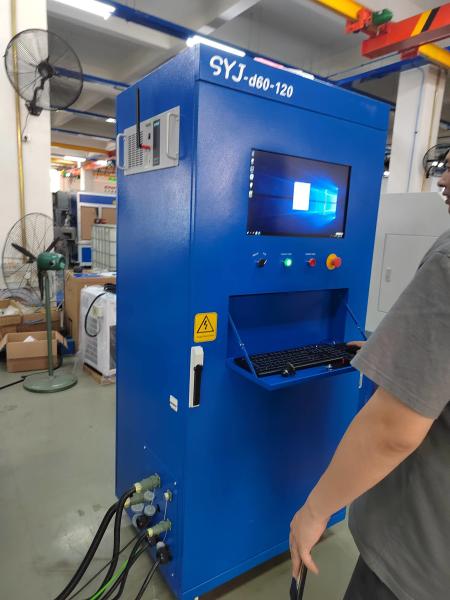

SYJ-d60-120 Banco de ensayo de rodamientos Principales componentes

S SYJ-d60-120 máquina de ensayo de vida útil de rodamientos consiste principalmente en un lecho, un cuerpo de ensayo, un sistema de accionamiento, un sistema de carga, un sistema de lubricación, un sistema de enfriamiento por aire, un sistema de control eléctrico,y software, como se muestra en la figura 1.

Figura 1 (Configuración general del banco de ensayo del rodamiento ferroviario)

1) Matriz

ElMatriz, considerado como la base del banco de ensayo de rodamientos ferroviarios, está hecho de hierro dúctil, que puede garantizar la estabilidad del banco de ensayo en rotación de alta velocidad y operación de gran carga.

2) Cuerpo del banco de ensayo

Elcuerpo del banco de ensayoLa estructura de los cojinetes es la clave de la tecnología de los cojinetes.cuerpo del banco de ensayoConsiste en un dispositivo de carga, un sistema de eje de ensayo, un rodamiento de ensayo, un mecanismo de carga, etc.

Figura 2

Prueba de herramientas de rodamientos

3) Sistema de transmisión

El motor motriz adopta un servomotor, que adopta el control de la velocidad en circuito cerrado. El motor transmite la velocidad y el par al husillo de prueba.y la curva de las características del motor es la siguiente:.

Se cumplen las características del ensayo: rango de velocidad de control del motor 100 ± 2000 rpm.

Curva de las características del servomotor

4) Sistema de carga

El sistema de carga adopta un modo de circuito cerrado de servoválvula hidráulica. El sistema de carga hidráulica se colocará fuera del cuerpo del banco de pruebas, lo que es conveniente para el mantenimiento y la disipación de calor.El sistema de carga hidráulica es una parte importante del sistema de carga servo de circuito cerrado electrohidráulico.

5) Sistema de lubricación

El sistema de lubricación es el sistema de lubricación de los rodamientos del equipo.el sistema de lubricación debe estar equipado con bombas de aceite de suministro y de retorno.

6) Sistema de control y piezas eléctricas

El sistema de control consta de un controlador programable Omron, un terminal de control programable, una unidad de transmisión de conversión de frecuencia, varios sensores (temperatura, velocidad, presión,Unidades de adquisición de vibración, motores, etc.

7) Sistema de refrigeración por aire

El ventilador de flujo axial utiliza el ventilador de flujo axial de ruido ultra bajo producido por Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, con un volumen de aire de 15800 m3/h, una velocidad del viento de 10 m/s,y una velocidad de suministro de aire controlada.

SYJ-d60-120 Parámetros técnicos del banco de ensayo de rodamientos de 5000 rpm

SYJ-d60-120 Banco de ensayo de rodamientos de 5000 rpmCaracterísticas

1) Requisitos de potencia: la fuente de alimentación de entrada es un monofase de tres cables AC220V ± 10% 50Hz.

2) Protección contra fugas: protección contra fugas de tipo corriente, IΔn ≤ 30mA, tiempo de funcionamiento ≤ 0,1 s, capacidad 10A.

3) Gobernador: Equipado con un regulador de velocidad del motor de CA, para proporcionar una potencia ajustable al motor.

4) Recolector de datos: Un recolector de datos está configurado para recopilar datos experimentales.

5) Mecanismo experimental: incluido el diámetro nominal del rodamiento, el tramo, el tipo de rodamiento, el asiento móvil del rodamiento, el dispositivo de carga radial del rodamiento, etc.

6) Sensores: están equipados con múltiples sensores, incluidos el sensor de carga radial del rodamiento, el sensor de carga radial total, el sensor de carga axial total, el sensor de carga axial del rodamiento izquierdo y derecho, etc.para medir el rendimiento del rodamiento bajo diferentes condicionesLos anuncios.

SYJ-d60-120 Banco de ensayo de rodamientos de 5000 rpm Áreas de aplicación

Abarca la fabricación de rodamientos y las industrias con altos requisitos de fiabilidad de los rodamientos: producción de rodamientos (I+D, inspección de calidad), automóviles (rodillos de cubo de ruedas/rodillos de caja de cambios),Aeronavegación (rodamientos de motores), transporte ferroviario (rodamientos de conjuntos de ruedas), maquinaria de construcción (rodamientos de carga pesada), energía eólica (rodamientos de husillo), máquinas herramienta de precisión (rodamientos de husillo), etc.

Perfil de la empresa

Seelong Intelligent Technology (Luoyang) Co., Ltd. es una empresa de alta tecnología especializada en medición, control, diseño, fabricación de equipos,servicios de venta de sistemas de ingeniería de energía en diversos campos, como la aeroespacial, automotriz y nueva energía; La compañía está ubicada en la hermosa ciudad de peonías de Luoyang.

Seelong se especializa en la investigación y desarrollo, producción y servicio de equipos de prueba para motores de nueva energía, sistemas de potencia híbrida, motores, transmisiones y más.Nuestros productos principales incluyen dinámetros eléctricos, sistemas de medición y control, fuentes de alimentación de corriente continua y sistemas de garantía de condiciones de trabajo.Adherirse a la filosofía de negocio depRovidoel fEn elel número decalidadelproductos paraelel puebloelyel- ¿ Qué?elEn elr yEn la actualidad,desarrollo,yproporcionar a los usuarios diversos tipos de soluciones de medición y control de ingeniería de energía en diversos campos.

La filosofía de diseño avanzada de Seelong y su rica experiencia en la industria le dan a la empresa unaVentajasSeelong es valiente en la innovación, y sus productos son más eficientes y más eficientes que los de sus competidores en la misma industria.Al mismo tiempo que valora sus propios avances tecnológicos y su desarrollo, ha establecido relaciones de cooperación a largo plazo y en profundidad con múltiples instituciones de investigación nacionales como la Universidad de Tsinghua y la Universidad de Shandong.Certificación del sistema de calidad ISO9001, certificación de empresa de nivel AAA, obtenido más de diez patentes de invención, y dos derechos de autor de software.Ha proporcionado equipos y servicios profesionales a más de un centenar de usuarios tanto nacionales como internacionales, la empresa se ha ganado la confianza de los clientes nacionales y extranjeros con sus productos rentables y servicios de alta calidad, y ha establecido una asociación estratégica a largo plazo.

Todos los empleados de Seelong Intelligent Technology (Luoyang) Co., Ltd. dan la bienvenida a la sincera cooperación de los clientes nacionales y extranjeros, y trabajan juntos para el futuro y el desarrollo común.
