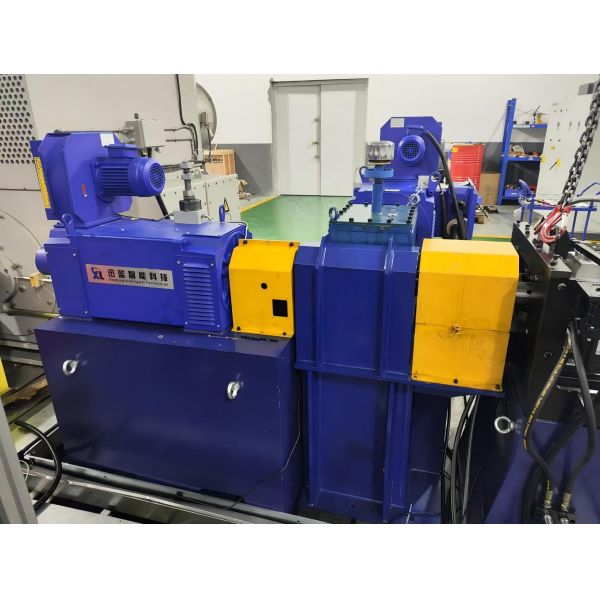

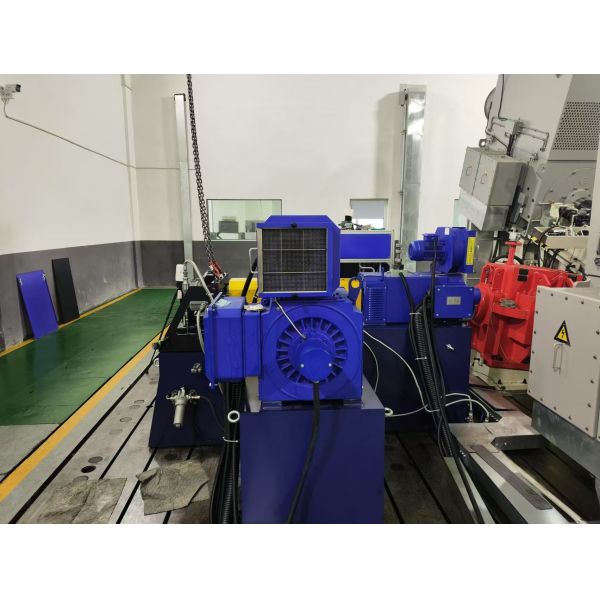

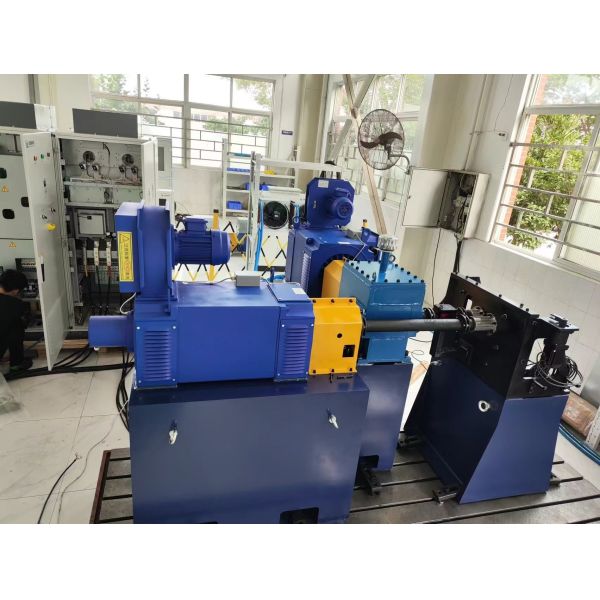

Banco de pruebas dinamométrico para bombas hidráulicas industriales de 160kW SSCH160-6000-10000

1. Descripción general del sistema del banco de pruebas dinamométrico para bombas hidráulicas industriales de 160kW SSCH160-6000-10000

El banco de pruebas dinamométrico para bombas hidráulicas SSCH160-6000-10000 está diseñado específicamente para hidráulica industrial de servicio pesado. Integra un dinamómetro eléctrico de alta carga de 160kW, una bomba hidráulica de alta presión de grado industrial, un módulo de carga de múltiples condiciones y un sistema de medición y control de grado industrial. Permite pruebas de rendimiento integrales de bombas hidráulicas industriales bajo condiciones de alta presión (50MPa), alta carga (carga continua de 160kW) y estado estable de funcionamiento. El sistema admite la recirculación de energía eléctrica del 85% o más y es adecuado para la calibración de rendimiento, la verificación de resistencia de 1000 horas y la simulación de fallas de bombas hidráulicas de alta presión utilizadas en máquinas de moldeo por inyección, maquinaria metalúrgica y equipos de minería. Cumple con los requisitos de alta fiabilidad, alta carga y pruebas de ciclo largo de la industria de la hidráulica industrial.

2. Componentes del sistema del banco de pruebas dinamométrico para bombas hidráulicas industriales de 160kW SSCH160-6000-10000

1) Bomba hidráulica de alta presión industrial: Presión nominal 50MPa, caudal 80L/min, adecuada para aceite hidráulico anti-desgaste industrial (como L-HM46/68), con estabilidad de funcionamiento a largo plazo a alta presión, proporcionando una fuente de aceite de alta presión continua para el módulo de carga, simulando las condiciones reales de suministro de aceite de las máquinas de moldeo por inyección y las prensas metalúrgicas;

2) Módulo de depósito de combustible: Volumen disponible de 200L, rango de ajuste de refuerzo 0-0.3MPa (adaptándose a los requisitos de regulación de presión de las bombas industriales), equipado con un sistema de filtración de tres etapas (precisión de 10μm) para evitar el desgaste de la bomba hidráulica causado por la contaminación del aceite y garantizar la limpieza del aceite y la estabilidad de la circulación en condiciones de alta presión;

3) Dinamómetro eléctrico de 160kW: La unidad principal de prueba de potencia proporciona regulación de velocidad continua de 0 a 10.000 rpm, admite un funcionamiento con sobrecarga del 120% (duración a corto plazo de 10 minutos, adecuado para las cargas de choque de arranque y parada de la bomba industrial), controla con precisión el par en estado estable a través de la carga de fuerza electromagnética y prueba la eficiencia de retorno de energía de ≥85%;

4) Sensor de par y velocidad: Rango de par 0-500Nm, rango de velocidad 0-10000r/min, nivel de precisión ≤0.1% FS, adquisición en tiempo real de datos de par y velocidad de bombas hidráulicas industriales, adaptándose a las necesidades de adquisición de datos en estado estable bajo alta carga;

5) Sistema de inversor de frecuencia variable: utiliza control de par directo (DTC) con una precisión de control de ±0.01Hz; funciona en un rango de temperatura de funcionamiento de 0°C a 45°C (compatible con las fluctuaciones de temperatura en los talleres industriales), tiene un nivel de protección IP54, funciona al 100% de carga total a altitudes inferiores a 1000 m, tiene un nivel de ruido de ≤85dB y admite el protocolo de comunicación Modbus para redes LAN industriales;

6) Módulo de carga: Estos módulos se dividen en tres tipos de cargas industriales: ① Carga de alivio de alta presión: Este módulo utiliza un grupo de válvulas de alivio de clase 50MPa para probar las características de presión-caudal en estado estable de alta presión de una bomba hidráulica; ② Carga de estrangulamiento proporcional: Este módulo utiliza una válvula proporcional para simular los cambios de caudal durante el cierre/apertura del molde de una máquina de moldeo por inyección; y ③ Cilindro de carga de servicio pesado: Este módulo utiliza un actuador hidráulico de clase 50kN para simular las condiciones de servicio pesado de las prensas de equipos metalúrgicos y el levantamiento de maquinaria minera.

7) Módulo de medición y control: Integra una unidad de adquisición de datos multicanal (frecuencia de muestreo 300Hz, adecuada para pruebas en estado estable industrial), admite la adquisición simultánea de más de 150 parámetros, incluyendo par, presión (0-60MPa), caudal (0-100L/min), temperatura del aceite, y genera automáticamente curvas de eficiencia volumétrica y eficiencia total de la bomba, así como informes de prueba específicos para equipos industriales.

8) Módulo de control remoto: Este módulo utiliza una arquitectura de doble núcleo DSP+FPGA, una CPU de arquitectura X86 (frecuencia principal de 1.0GHz, memoria de 1GB, disco DOM de 8GB) y está preinstalado con el sistema Win10 IoT Industrial Edition. Admite la conexión con el sistema MES del taller y puede lograr el control local/remoto dentro de los 500 m, adaptándose a las necesidades de los talleres industriales no tripulados.

3. Parámetros técnicos del banco de pruebas dinamométrico para bombas hidráulicas industriales de 160kW

4. Normas de referencia del banco de pruebas dinamométrico para bombas hidráulicas de 160kW SSCH160-6000-10000

Normas nacionales

1) GB/T 3766-2021 Reglas generales y requisitos de seguridad para sistemas de transmisión hidráulica y sus componentes
2) GB/T 17487-2021 Métodos de prueba de bombas hidráulicas
3) GB/T 23537-2017 Bomba de pistón hidráulica (Estándar especial para bombas de pistón de alta presión industrial)
4) JB/T 7039-2016 "Límites de los valores de ruido para bombas hidráulicas" (Requisitos de cumplimiento de ruido para talleres industriales)

Normas internacionales

1) ISO 4413:2010 " Potencia de fluido hidráulico - Reglas generales y requisitos de seguridad para sistemas y sus componentes"
2) ISO 10770-1:2019 "Potencia de fluido hidráulico - Bombas y motores - Parte 1: Presiones nominales, desplazamientos nominales y velocidades nominales" (Estándar de parámetros nominales de bombas industriales)
3) DIN 24313:2019 Potencia de fluido hidráulico - Métodos de prueba para bombas
4) ISO 9906:2012 "Motores de combustión interna alternativos - Rendimiento" (adecuado para pruebas de rendimiento de motores de accionamiento de bombas industriales)

5. Ventajas principales del banco de pruebas dinamométrico para bombas hidráulicas de 160kW SSCH160-6000-10000

1) Capacidad de prueba en estado estable de alta carga: El dinamómetro de 160kW admite el funcionamiento en estado estable de 0 a 10.000 rpm, con una precisión de control de par de ±0.2% FS. Puede realizar pruebas en estado estable a alta presión de 50 MPa de bombas hidráulicas industriales durante 72 horas consecutivas, adaptándose a la simulación de condiciones de funcionamiento de "funcionamiento continuo de 24 horas" de las bombas de máquinas de moldeo por inyección.

2) Adaptación profunda a la alta presión industrial: Bomba hidráulica de clase 50MPa + grupo de válvulas de alivio de alta presión, que cubre los requisitos de prueba de las bombas de émbolo de alta presión industrial convencionales (35-70MPa), puede capturar con precisión la tendencia de atenuación de la eficiencia volumétrica de la bomba bajo alta presión, proporcionando soporte de datos para la selección de sistemas hidráulicos de equipos industriales;

3) Ventajas de ahorro de energía y costos: Con una eficiencia de retransmisión de energía de más del 85%, el sistema recupera aproximadamente 136 kWh de electricidad por hora a una carga completa de 160 kW, ahorrando más del 60% en costos de energía anuales en comparación con los bancos de prueba de carga resistiva tradicionales. Es particularmente adecuado para la inspección de calidad por lotes y las pruebas de durabilidad a largo plazo de bombas industriales.

4) Simulación de múltiples condiciones de trabajo industrial: El módulo de carga admite el cambio de tres modos: desbordamiento de alta presión (prensado metalúrgico), estrangulamiento proporcional (sujeción de moldeo por inyección) y carga de servicio pesado (elevación minera). Las pruebas de rendimiento de la bomba en diferentes escenarios industriales se pueden completar sin cambiar el equipo.

5) Adaptabilidad al taller industrial: El sistema de inversor de frecuencia variable cuenta con protección IP54 y refrigeración por agua forzada, lo que lo hace adaptable a los entornos polvorientos y con fluctuaciones de temperatura de los talleres industriales. También admite la integración del protocolo Modbus con el sistema MES del taller, lo que permite la vinculación de los datos de prueba con el sistema de gestión de la producción.

6) Diseño de alta fiabilidad: Los componentes principales del dinamómetro están hechos de materiales duraderos de grado industrial (como los rodamientos de servicio pesado industriales SKF), con un tiempo de mantenimiento anual de ≤30 horas; el sistema de filtración del tanque de aceite de tres etapas reduce el desgaste de la bomba hidráulica y extiende la vida útil del equipo de prueba.

6. Aplicaciones del sistema de banco de pruebas dinamométrico para bombas hidráulicas industriales de 160kW SSCH160-6000-10000

1) Pruebas de bombas hidráulicas de máquinas de moldeo por inyección de servicio pesado: Dirigido a bombas de émbolo de alta presión de 35-50MPa en máquinas de moldeo por inyección, esta prueba mide las características de presión-caudal y la eficiencia volumétrica en condiciones de sujeción/inyección del molde para garantizar la estabilidad del moldeo de los productos moldeados por inyección.

2) Verificación del sistema hidráulico de maquinaria metalúrgica: Se adapta a bombas hidráulicas de 40-60MPa utilizadas en prensas metalúrgicas y laminadores, simula condiciones de alta temperatura y alta carga, y verifica la fiabilidad de funcionamiento a largo plazo y la capacidad de advertencia de fallas de la bomba;

3) Inspección de calidad de bombas hidráulicas de maquinaria minera: Proporciona calibración de rendimiento de fábrica para las bombas principales hidráulicas (30-50MPa) de excavadoras y cargadoras mineras, prueba el control sensible a la carga y las capacidades anti-contaminación, y garantiza la disponibilidad del equipo en entornos mineros hostiles;

4) Pruebas de maquinaria de cubierta de barcos: Para bombas hidráulicas de 30-40MPa utilizadas en cabrestantes y cabrestantes de anclaje de barcos, se prueban la salida de par y la eficiencia en condiciones de baja velocidad y alta carga para cumplir con los requisitos de fiabilidad de la industria de la construcción naval;

5) I+D y mejora de bombas hidráulicas industriales: Proporciona I+D y pruebas de bombas de potencia media y grande de 80-200kW para fabricantes de bombas hidráulicas, optimiza la estructura de sellado de alta presión y el diseño de la placa de distribución de la bomba, y mejora la competitividad del producto.
