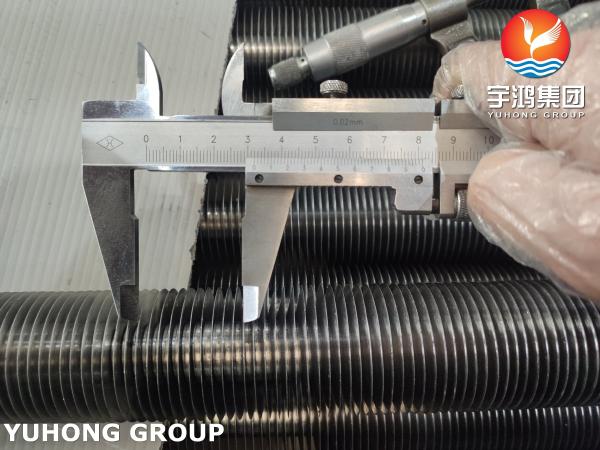

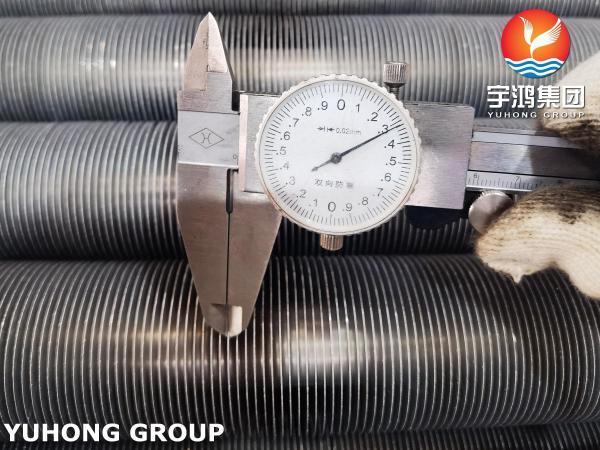

Tubo Aleteado Embebido Tipo G ASTM A179, Aluminio 1060, para Intercambiadores de Calor

El Tubo Aleteado Embebido Tipo G ASTM A179 es un componente de transferencia de calor de alto rendimiento comúnmente utilizado en industrias como la generación de energía, la petroquímica y los sistemas de climatización. Este tipo de tubo aleteado está diseñado para mejorar la eficiencia del intercambio de calor al aumentar el área de superficie disponible para la transferencia de calor.

Características clave:

• Material del tubo base:
  El tubo base cumple con la norma ASTM A179, que especifica tubos de acero de bajo carbono sin costura estirados en frío. Estos tubos son conocidos por sus excelentes propiedades de transferencia de calor y alta resistencia mecánica.

• Tipo de aleta:
  El Aleta Embebida Tipo G implica la incrustación mecánica de aletas de aluminio en una ranura cortada en la superficie exterior del tubo. Esto asegura una fuerte unión mecánica entre las aletas y el tubo, proporcionando una excelente conductividad térmica y durabilidad.

• Material de la aleta:
  Las aletas están hechas de Aluminio 1060, un material de aluminio de alta pureza con excepcional resistencia a la corrosión, conductividad térmica y propiedades de ligereza. El Aluminio 1060 es particularmente adecuado para aplicaciones donde se requiere una transferencia de calor eficiente y una larga vida útil.

• Beneficios del diseño:

  • Transferencia de calor mejorada: El diseño de aleta embebida aumenta el área de intercambio de calor, mejorando el rendimiento térmico general.
  • Durabilidad: La unión mecánica asegura una conexión ajustada entre las aletas y el tubo, reduciendo el riesgo de desprendimiento en condiciones de ciclo térmico.
  • Resistencia a la corrosión: Las aletas de Aluminio 1060 proporcionan una excelente resistencia a la corrosión, incluso en entornos agresivos.

• Aplicaciones:
  El Tubo Aleteado Embebido Tipo G ASTM A179 se utiliza ampliamente en diversas aplicaciones, incluyendo:

  • Intercambiadores de calor
  • Enfriadores de aire
  • Calderas
  • Condensadores y evaporadores

1. Dimensiones del tubo base (ASTM A179):

• Diámetro exterior (OD):

  • Rango estándar: 15.88 mm (5/8") a 50.8 mm (2").
  • Tolerancia: ± 0.1 mm para diámetros pequeños; ± 0.15 mm para diámetros más grandes (según ASTM A179).

• Espesor de pared (WT):

  • Rango estándar: 1.5 mm a 4 mm.
  • Tolerancia: ± 10% del espesor de pared especificado.

• Longitud:

  • Normalmente se suministra en longitudes de hasta 6 metros (20 pies) o más, dependiendo de los requisitos del cliente.
  • Tolerancia: ± 5 mm para longitudes fijas.

2. Dimensiones de la aleta (Aletas Embebidas Tipo G):

• Material de la aleta: Aluminio 1060 (o equivalente).

• Altura de la aleta (H):

  • Rango: 6 mm a 16 mm.
  • Tolerancia: ± 0.2 mm.

• Espesor de la aleta (t):

  • Rango: 0.3 mm a 0.6 mm.
  • Tolerancia: ± 0.05 mm.

• Paso de la aleta (P) (Número de aletas por pulgada):

  • Rango: 5 FPI a 11 FPI (Aletas por pulgada).
  • Tolerancia: ± 0.5 aletas.

3. Ranurado y unión de aletas:

• Profundidad de la ranura:
  • Normalmente 0.3 mm a 0.6 mm, dependiendo del espesor de la aleta y el tamaño del tubo base.
• Resistencia de la unión de la aleta:
  • El proceso de incrustación mecánica asegura un ajuste apretado, con mínima resistencia térmica en la interfaz aleta-tubo.
