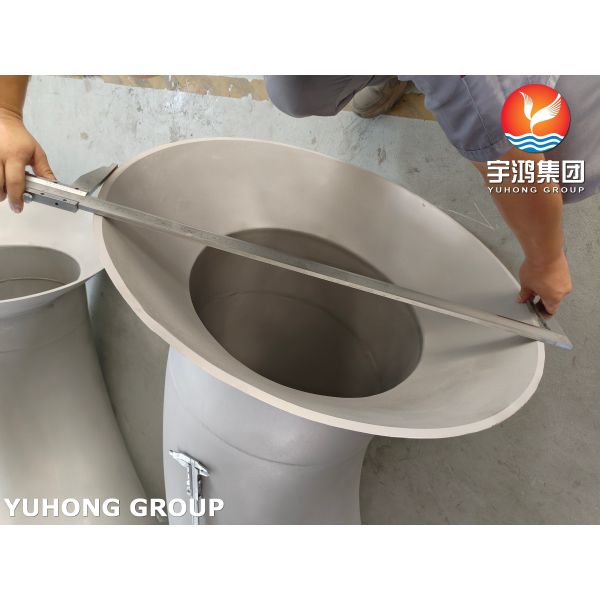

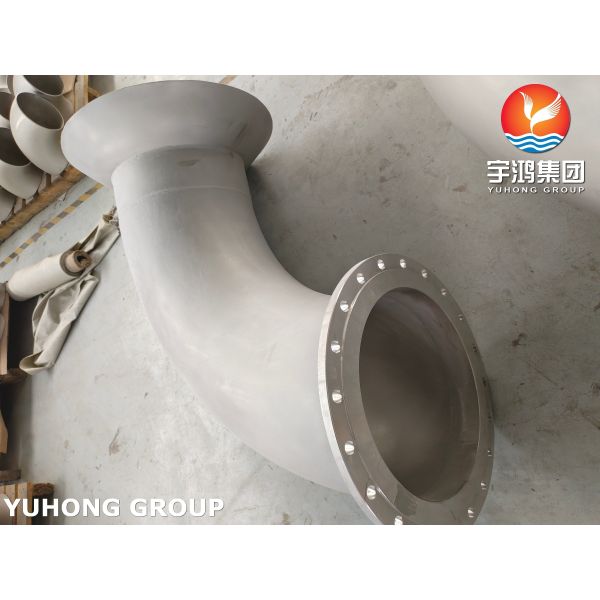

CODO DE ACO INOXIDABLE PERSONALIZADO CON BOQUILLA DE CAMPANA

En su forma más simple, una boquilla de campana es una entrada o salida ensanchada en forma de embudo. Cuando está hecha de acero inoxidable, se elige por propiedades específicas del material como resistencia a la corrosión, resistencia, higiene y durabilidad.

Aquí hay un desglose de sus usos principales, de los más comunes a los más especializados:

1. Dinámica de fluidos y sistemas de bombeo (uso más común)

Esta es la aplicación clásica y más crítica. La boquilla de campana se instala en la entrada de succión de una bomba.

Propósito: Crear un flujo suave y aerodinámico de fluido hacia el impulsor de la bomba.

Cómo funciona:

Reduce la turbulencia: Una entrada con bordes afilados hace que el fluido se "separe" de la pared de la tubería, creando vórtices y turbulencias.

Minimiza las pérdidas de entrada: Esta turbulencia crea una pérdida significativa de presión (pérdida de carga), lo que obliga a la bomba a trabajar más para aspirar el fluido.

Promueve el flujo laminar: La forma gradual y curva de la boquilla de campana guía el fluido suavemente hacia la tubería, minimizando la separación y manteniendo un perfil de flujo más laminar (suave).

Beneficios:

Mayor eficiencia de la bomba: Al reducir las pérdidas de entrada, la bomba requiere menos energía para lograr el mismo caudal.

Previene la cavitación: La cavitación es la formación y el colapso de burbujas de vapor debido a la baja presión en la entrada de la bomba, lo que puede destruir el impulsor. Una boquilla de campana ayuda a mantener una presión más alta en la entrada, previniendo este fenómeno dañino.

Reduce la vibración y el ruido: Un flujo más suave significa menos vibración y una bomba que funciona de manera más silenciosa.

Prolonga la vida útil de la bomba: Al prevenir la cavitación y reducir la tensión, la vida útil de la bomba aumenta significativamente.

Ubicaciones comunes: Plantas de tratamiento de agua, sistemas de refrigeración industrial, sistemas de lastre de barcos, HVAC a gran escala y cualquier aplicación de bombeo de alto flujo.

2. Hidráulica y tanques de prueba

Esta es una aplicación muy similar al bombeo, pero en un entorno de prueba controlado.

Propósito: Crear un flujo uniforme y sin perturbaciones de agua hacia una sección de prueba.

Cómo funciona: En un túnel de agua o tanque de remolque, se utiliza una boquilla de campana en la entrada de la sección de prueba donde se coloca un modelo (como un casco de barco o un submarino).

Beneficios:

Datos precisos: Un perfil de flujo suave y uniforme es esencial para recopilar datos hidrodinámicos precisos (como los coeficientes de arrastre y sustentación).

Imita las condiciones del mundo real: Ayuda a replicar el flujo limpio y sin perturbaciones que un objeto experimentaría en aguas abiertas.

3. Industria aeroespacial y túneles de viento

Este es el equivalente aerodinámico de la aplicación hidráulica.

Propósito: Guiar y acelerar suavemente el aire hacia la sección de prueba de un túnel de viento.

Cómo funciona: La gran abertura ensanchada (la boquilla de campana) en la entrada de un túnel de viento reduce inicialmente la velocidad del aire, lo que le permite asentarse y enderezarse antes de que se acelere a través de la sección de contracción hacia el área de prueba.

Beneficios:

Flujo laminar y uniforme: Esencial para probar modelos a escala de aviones, automóviles o edificios sin introducir turbulencias falsas.

Resultados de alta calidad: La calidad de la boquilla de campana impacta directamente en la calidad y confiabilidad de los datos aerodinámicos recopilados.

4. Industria marina (túneles de propulsores)

Propósito: Mejorar la eficiencia de los propulsores de proa y popa en barcos y plataformas en alta mar.

Cómo funciona: Se perfora un túnel a través del casco y se monta un propulsor en el interior. Se coloca una boquilla de campana tanto en las aberturas interiores como exteriores de este túnel.

Beneficios:

Mayor empuje: Al permitir que el agua entre y salga del túnel de manera más eficiente, el propulsor genera más empuje con la misma cantidad de energía.

Reducción de la resistencia (cuando no está en uso): La forma aerodinámica crea menos resistencia hidrodinámica a medida que el barco se mueve por el agua en comparación con un orificio con bordes afilados.

5. Manipulación de materiales y diseño de tolvas

Propósito: Asegurar el flujo suave y confiable de materiales a granel (polvos, gránulos, pellets) desde una tolva de almacenamiento hacia una línea de procesamiento o transportador.

Cómo funciona: La forma de boquilla de campana en la salida de una tolva evita que los materiales se "puenteen" o se "arqueen" (formando un bloque estable que detiene el flujo).

Beneficios:

Previene la obstrucción: Promueve el flujo masivo en lugar del flujo de embudo errático.

Tasa de alimentación constante: Esencial para el control preciso de lotes y procesos.

Higiénico: El acero inoxidable es fácil de limpiar y no es reactivo, lo que lo hace ideal para las industrias alimentaria, farmacéutica y química.
