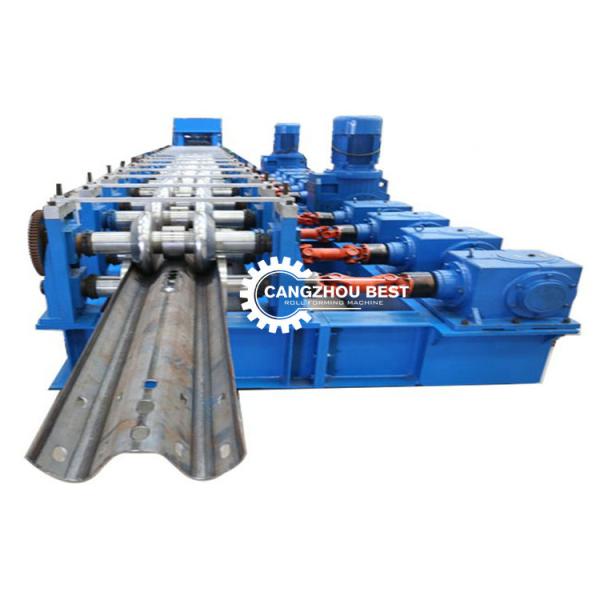

Haz de W/haz 1600m m Dia Panel Roll Forming Machine de Thrie
Haz de W/haz 1600m m Dia Panel Roll Forming Machine de Thrie
Haz de W/haz 1600m m Dia Panel Roll Forming Machine de Thrie
Haz de W/haz 1600m m Dia Panel Roll Forming Machine de Thrie
Especificaciones
Lugar del origen :
CHINA
MOQ :
1 sistema
Condiciones de pago :
L/C, T/T
Capacidad de la fuente :
20 sistemas
Plazo de expedición :
30 días del trabajo
El rollo eficiente de la barandilla de la carretera que forma el haz de la máquina W/el haz de Thrie :
Ingenieros disponibles mantener la maquinaria en ultramar
Garantía :
1 año
Peso :
15 t
15 t :
380V 50Hz 3Phases
Condición :
Nuevo
Color :
Como su petición
Descripción

Estructura de la máquina de Rail Roll Forming del guardia

1. Decoiler
  • Cargamento pasivo con una cabeza en un lado
  • Peso de carga máximo: 8000Kg
  • Max. Diameter de la bobina: 1600m m
  • Anchura máxima del mecanismo de botes giratorios: 600m m
2. Alimentar-en y nivelación
  • La hoja de metal se envía a las ruedas rectoras (a la izquierda e a la derecha el lado es ajustable)
  • La hoja de metal se envía a entregar el diámetro del rodillo es 180m m, material es S45C de acero, apagó 48°C-52°C
  • La nivelación es hecha por la parte superior de tres rodillos y cuatro rodillos ascendentes, que son todos tratamiento superficial apagado.
3. Perforación (a la izquierda e a la derecha el lado es ajustable)
  • Perforación hidráulica
  • Diámetro del pistón: 140m m
  • Presión de funcionamiento: 20Mpa
  • Material del molde: Cr12, 58°C-62°C apagado
  • Poder de la estación hidráulica: 15 KILOVATIOS
  • Dimensión (milímetro): 1500 (L) X1100 (W) X1200 (H)
4. Formación
  • Poder del motor principal: 22 KILOVATIOS
  • Reductor cicloide BWD14-43-45KW del molinillo de viento
  • Transmisión: caja de cambios con el acoplamiento universal
  • Material del eje: Usando el acero de alta calidad 45 apagado y moderado después de acabar el tratamiento
  • Diámetro del eje: 100m m
  • Material del rodillo: GCR15, 58°C-62°C apagado, electrochapan el tratamiento superficial
  • Número de estaciones: 17 estaciones
  • Velocidad que ajusta la conversión de frecuencia del uso, 5m-15m/min (no incluyendo la perforación)
  • Convertidor de frecuencia: Panasonic (380V, 50Hz)
  • El controlar del PLC
  • El panel de la operación de la pantalla táctil
5. Corte
  • Corte hidráulico
  • Material de la cuchilla de corte: Cr12, 58°C-62°C apagado
  • Diámetro del pistón: 250m m
  • Presión de funcionamiento: 30Mpa
  • Movimiento de trabajo: 80m m
6.Dimension de la cadena de producción
  • 11000m m (L) X1800mm (W) X1500mm (H)
hacia fuera tabla 7.Run
  • Tubo cuadrado (60mm*40m m) soldado con autógena (la altura es ajustable)
  • Dimensión: 1500m m (L) X800mm (W) X600mm-1000mm (H)


Componentes principales de la máquina de Rail Roll Forming del guardia

NO. Nombre Unidad Qty
1. Rollo que forma la máquina Fije 1
2. Decoiler Fije 1
3. Alimentación y nivelación Fije 1
4. Sistema de control del PLC Fije 1
5. Dispositivo que corta hidráulico Fije 1
6. Estación hidráulica Fije 1
7. Del funcionamiento tabla hacia fuera Fije 2


PARÁMETROS TÉCNICOS

Datos técnicos principales de la máquina de Rail Roll Forming del guardia

Nombre de producto Artículo Descripción
Máquina de Rail Roll Forming del guardia Peso de carga máximo 8000Kg
Máximo el diámetro de la bobina 1600m m
Máximo la anchura del mecanismo de botes giratorios 600m m
Diámetro del pistón 140m m
Presión de funcionamiento 20Mpa
Material del molde Cr12, 58°C-62°C apagado
Poder de la estación hidráulica 15 KILOVATIOS
Dimensión de la estación de sacador (milímetros) 1500 (L) X1100 (W) X1200 (H)
Poder del motor principal 22 KILOVATIOS
Reductor cicloide del molinillo de viento BWD14-43-45KW
Material del eje 45 de acero de alta calidad apagados
y moderado después de acabar el tratamiento
Diámetro del eje 100m m
Material del rodillo GCR15, 58°C-62°C apagado,
electrochape el tratamiento de superficie
Número de estaciones 17 estaciones
Velocidad de trabajo 10m-15m/min
Convertidor de frecuencia Panasonic (380V, 50Hz)
Material de la cuchilla de corte Cr12, 58°C-62°C apagado
Diámetro del pistón 250m m
Presión de funcionamiento 30Mpa
Movimiento de trabajo 80m m
Dimensión de la cadena de producción 11000m m (L) X1800mm (W) X1500mm (H)


Flujo de funcionamiento de máquina de Rail Roll Forming del guardia

Materia prima cargamento-alimentar-en con la guía (la hoja de metal se dirige en la primera estación de formación)--nivelar-perforar-balanceo y corte formar-hidráulico--funcione con hacia fuera la tabla
