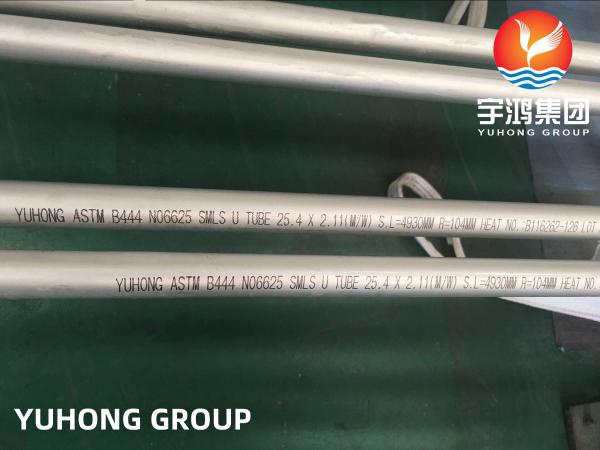

ASTM B444 Tubo en U sin costura de aleación 625 N06625 para intercambiadores de calor de refinería

Un tubo en U sin costura de aleación 625 ASTM B444 es un componente premium de alto rendimiento diseñado para la longevidad y la fiabilidad en los entornos térmicos y corrosivos más desafiantes que se encuentran en el procesamiento industrial.

Aquí hay algunos desgloses detallados:

1. Requisitos de composición química del material ASTM B444 N06625

La composición se especifica en ASTM B444 y es común para todas las formas de producto (placa, tubo, barra, etc.) de la aleación 625. Los valores son en porcentaje en peso (%).

Nota: El resto es Níquel (Ni). Todos los valores son máximos a menos que se dé un rango.

2. Requisitos de propiedades mecánicas del material ASTM B444 N06625

Las propiedades mecánicas para tubos y tuberías sin costura se especifican en ASTM B444 para material en condición recocida. La norma especifica las propiedades basadas en una muestra tomada del producto terminado y probada longitudinalmente.

Notas importantes sobre las propiedades mecánicas:

• Tratamiento térmico: Para lograr estas propiedades, el material debe suministrarse en condición recocida. Para la aleación 625, esto normalmente implica un tratamiento térmico de recocido de solución a una temperatura de alrededor de 1700°F (927°C) o superior, seguido de un enfriamiento rápido (generalmente agua). Este proceso disuelve todas las fases secundarias y coloca los elementos de aleación en una solución sólida uniforme, optimizando la resistencia a la corrosión y la ductilidad.
• Resistencia a la temperatura: Una ventaja clave de la aleación 625 es que envejece cuando se expone a temperaturas de servicio en el rango de 600°F - 1200°F (315°C - 650°C). El niobio (Nb) precipita como una fase de refuerzo (gamma doble prima), lo que aumenta significativamente su límite elástico. Esto lo hace excelente para el servicio a alta temperatura. Sin embargo, estas propiedades envejecidas no son las que se garantizan en el informe de prueba del molino; el molino prueba la condición recocida, "blanda".
• Especificidades de la curvatura en U: Para los tubos en U, las propiedades mecánicas se prueban en el tubo recto antes de doblarlo. El proceso de doblado en sí mismo endurece por trabajo y tensiona el material en el radio exterior de la curvatura. Es práctica común realizar un tratamiento térmico de alivio de tensión o recocido completo después de doblar para restaurar la ductilidad y la resistencia a la corrosión en el área de curvatura altamente tensada.

3. ¿Por qué es una "Superaleación"? La aleación 625 es famosa por:

• Resistencia a la corrosión excepcional: Funciona bien en una amplia gama de entornos severamente corrosivos, incluyendo agua de mar, condiciones ácidas (por ejemplo, sulfúrico, fosfórico) y alcalinas.
• Alta resistencia: Mantiene una resistencia impresionante en un amplio rango de temperaturas, desde niveles criogénicos hasta aproximadamente 1800°F (1000°C).
• Resistencia a la fatiga y a la fluencia: Resiste la deformación bajo estrés mecánico (fatiga) y bajo alta temperatura y estrés constante (fluencia) durante largos períodos.

4. Aplicación principal: Haz de tubos en U en intercambiadores de calor de carcasa y tubos

La forma en U está específicamente diseñada para este tipo de intercambiador de calor. Un haz de estos tubos en U se inserta en una carcasa cilíndrica. Un fluido fluye a través de los tubos (el lado del tubo) y otro fluido fluye alrededor de los tubos dentro de la carcasa (el lado de la carcasa). El calor se transfiere entre los dos fluidos a través de la pared del tubo.

La razón clave de la curvatura en U es gestionar la expansión térmica. Cuando el intercambiador de calor se calienta, los tubos largos se expanden. Si estuvieran fijos en ambos extremos, esta expansión crearía una inmensa tensión, lo que provocaría fallas en los tubos, fugas o daños en las placas tubulares. La curvatura en U permite que todo el tubo se flexione libremente, absorbiendo la tensión de la expansión y contracción de forma natural.

Aplicaciones típicas

Este componente específico se utiliza casi exclusivamente en las aplicaciones de transferencia de calor más exigentes:

• Intercambiadores de calor de carcasa y tubos: Especialmente los tubos en el "haz de tubos en U."

Industrias de aplicación:

• Procesamiento químico: Manejo de ácidos y solventes corrosivos.
• Petróleo y gas (Upstream & Downstream): En intercambiadores de calor para refinería, plataformas offshore (enfriamiento con agua de mar) y servicio de gas agrio (resistente al agrietamiento por tensión de sulfuro).
• Generación de energía: En condensadores, calentadores de agua de alimentación y otros intercambiadores de calor críticos.
• Marítimo y offshore: Para intercambiadores de calor y condensadores refrigerados por agua de mar.
• Nuclear: En varios sistemas auxiliares de intercambio de calor.
• Control de la contaminación: En depuradores y sistemas de tratamiento de residuos.
