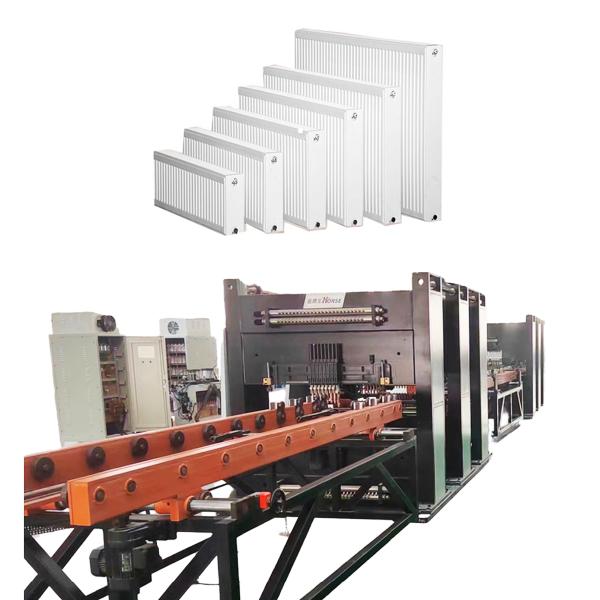

Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático
Especificaciones
Lugar de origen :
PORCELANA
Cantidad mínima de pedido :
1
Términos de pago :
L/C, D/A, D/P, T/T
El tiempo de entrega :
90 ~ 120
Detalles del embalaje :
Corchetes de madera/estuches de madera
Voltaje de entrada :
380 ± 10% (trifásico) 50Hz
Potencia de entrada :
2x250kva
Voltaje secundario :
11.3V
Corriente de cortocircuito máximo :
50ka
Resistencia a aislamiento :
Potencia de entrada a la resistencia al aislamiento del fuselaje ≥ 2.5mΩ
Ambiente de trabajo :
Temperatura ≤40ºC, humedad ≤90%
Modelo de cilindro :
Φ160*80
Descripción

Flujo de trabajo

Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático

Flujo de trabajo: Máquina de carga de armazón de panel → Máquina de carga y prensado de anillo de canal de agua → Máquina de giro y ensamblaje 1 → Máquina de soldadura por puntos de posicionamiento previo del panel → Máquina de soldadura multipunto de pórtico de panel → Máquina de soldadura por puntos previos de lámina de convección → Máquina de soldadura multipunto de pórtico de lámina de convección → Transportador de transferencia de línea en forma de U → Máquina de soldadura de costura de doble cabezal de lado largo → Máquina de soldadura de costura de doble cabezal de lado corto de pórtico 1 → Máquina de soldadura de costura de doble cabezal de lado corto de pórtico 2 → Máquina de limpieza y recorte de dos lados → Cizalla → Máquina de corte de arco de cuatro esquinas → Máquina de giro y ensamblaje 2 → Máquina de soldadura automática de tres vías de doble cabezal → Máquina de soldadura automática de gancho de soporte → Máquina automática de detección de estanqueidad a presión → Transportador de descarga


Equipos principales

​

Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático Máquina de carga de armazón de panel

Carga manual de materiales apilados en los coches de la plataforma de alimentación utilizando el brazo, con dos posiciones de colocación de material en cada lado.

La pinza del armazón agarra automáticamente los materiales de ambos lados del coche de la placa y los coloca en la línea de transporte.

El mecanismo de posicionamiento de sujeción central alinea el panel en el transportador.

El mecanismo accionado por servo mueve la placa a la máquina de soldadura por puntos previos para la soldadura por puntos en ambos lados.
Máquina de carga y prensado de anillo de canal de agua

El anillo del canal de agua utiliza alimentación por placa vibratoria con un sistema de doble vía.

Dos cabezales de prensado en cada lado presionan los anillos del canal de agua en los lados delantero y trasero.

La transmisión de material utiliza alimentación por rodillos motorizados.		 Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático Máquina de giro y ensamblaje

Volteo rápido y preciso.

Cadenas de alta calidad para la transmisión; motor de reducción de 400W como accionamiento.

Motor de reducción de engranajes con sensor para un posicionamiento de giro preciso.

Control automático, sin intervención manual.

Consta de cuerpo giratorio, dispositivo de carga, consola eléctrica, sistema operativo y valla de seguridad. Se adapta a varios requisitos de giro del producto, garantizando una transferencia de material segura, suave y eficiente entre las operaciones.
Máquina de soldadura por puntos de posicionamiento previo del panel

El panel fluye automáticamente a la posición de parada de soldadura en el bastidor del transportador, y los soldadores de ambos lados comienzan la soldadura por puntos previos.

Soldadura por puntos previos requerida solo para una fila.

Utiliza 1 juego de fuente de alimentación AC DN75.		 Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático Máquina de soldadura multipunto de pórtico de panel

3 máquinas de soldadura multipunto de pórtico para soldadura.

Cada unidad tiene 18 juegos de uniones de soldadura de cilindro.

Fuente de alimentación de soldadura AC para soldar una fila de uniones de soldadura a la vez.

El servo escalonado de enlace de alta velocidad alimenta la pinza hacia adelante para suministrar la placa del canal de agua.
Máquina de soldadura por puntos previos de lámina de convección

La lámina de convección se carga manualmente en la guía de herramientas en línea.

Soldadura realizada utilizando una máquina de soldadura por puntos previos de 4 cabezales de pórtico.

Los materiales se empujan manualmente a la primera fila de posiciones pre-punteadas para la soldadura.

El equipo se desplaza automáticamente para los puntos de soldadura restantes.		 Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático Máquina de soldadura multipunto de pórtico de lámina de convección

Ruta preestablecida: La lámina de convección sigue la ruta preestablecida hacia la guía de herramientas.

Soldadura de doble pórtico: 2 soldadoras multipunto de pórtico.

Juntas neumáticas: 16 juegos por unidad.

Fuente de alimentación AC: AC y de un solo lado para soldadura en fila.

Servo escalonado: El servo escalonado de alta velocidad alimenta la pinza para la placa del canal de agua.
Transportador de transferencia de línea en forma de U

Utilice el bastidor del transportador de rodillos para transferir materiales en un diseño en forma de U.

Eficiencia del espacio: La forma de U ahorra espacio, optimiza el proceso.

Facilidad de operación: Rango de trabajo más pequeño, conveniente, reduce la intensidad.		 Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático Máquina de soldadura de costura de doble cabezal de lado largo

Soldadura simultánea: Suelda ambos lados largos a la vez.

Fuente de alimentación: AC de frecuencia media de 300KVA para una soldadura estable a largo plazo.
Máquina de soldadura de costura de doble cabezal de lado corto de pórtico 2 juegos

Utilice una fuente de alimentación de soldadura AC de frecuencia media para garantizar una soldadura altamente estable durante mucho tiempo.		 Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático Máquina de limpieza y recorte de dos lados

Limpiar y recortar los productos soldados del lado largo.
Cizalla

Proceso de corte: Realizar el corte en los materiales requeridos.

Material del cortador: Hoja de acero blanco.

Método de corte: Corte con tijeras.		 Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático Máquina de corte de arco de cuatro esquinas

Formación de esquinas: Cortar las esquinas afiladas para formar bordes redondeados.

Material del cortador: Acero blanco.

Método de corte: Punzonado hidráulico.
Máquina de soldadura automática de tres vías de doble cabezal

Potencia de soldadura: Fuente de alimentación de frecuencia media MD80.

Flujo de material: Canales de doble cara para acoplamiento y giro.

Método de transporte: Placa de cadena para el transporte de material en tres vías.

Alimentación automática: Pinza y posicionamiento de soldadura para una operación precisa.		 Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático Máquina de soldadura automática de gancho de soporte

Potencia de soldadura: Fuente de alimentación de frecuencia media MD40.

Método de alimentación: Apilamiento tipo clip para la alimentación de material.

Carga: La pinza neumática carga los materiales a la posición de soldadura.
Máquina automática de detección de estanqueidad a presión

Presión de prueba: 10 bar.

Método de prueba: Prueba de presión automática en tanque de agua.		 Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automáticoLínea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automáticoLínea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automáticoLínea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático

Otras informaciones

​

Detalles del producto Servicios técnicos
Diagrama de diseño de retorno en forma de U de la línea de producción de radiadores de panel de acero Adherirse a la centralidad en el cliente y proporcionar a su empresa servicios integrales de preventa y posventa, como instalación, puesta en marcha, capacitación y mantenimiento.
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático

Servicio de preventa: Antes de firmar el contrato, la empresa proporciona a los clientes varias soluciones de proceso de producción y servicios de consultoría técnica para los equipos.

Instalación y puesta en marcha: De acuerdo con el contrato, nuestra empresa transportará de forma segura el equipo al sitio de instalación designado por el usuario dentro del tiempo especificado, y enviará ingenieros de servicio técnico para instalarlo en el sitio. Cuando el usuario tenga las piezas de repuesto básicas de instalación y puesta en marcha, el ingeniero de servicio técnico instalará y depurará la máquina para que el usuario la utilice, asegurando que el entorno del sitio de instalación y puesta en marcha sea ordenado, limpio y ordenado.

Capacitación posventa: La empresa ofrece capacitación técnica gratuita (mínimo 5 días) en el sitio del comprador o en el centro de capacitación del vendedor. Los temas clave incluyen:

  • -Uso del software de control
  • -Procedimientos de encendido/apagado
  • -Configuración de parámetros del panel y del software
  • -Limpieza y mantenimiento básicos de la máquina
  • -Manejo de fallas de hardware comunes
  • -Precauciones operativas

Mantenimiento del equipo

  • -Un año de garantía después de la aceptación final;
  • -El tiempo de respuesta del servicio al cliente es de 24 horas;
  • -Se proporcionan reparaciones pagadas después del período de garantía.
Resultados de la producción
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático
Línea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automáticoLínea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automáticoLínea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automáticoLínea de producción de soldadura de disipadores de calor tipo placa de transformador y manipulación de materiales con robot paletizador totalmente automático

​​

NO Nombre Material Notas
1 Panel Placa de acero laminado en frío 1,1 mm de espesor
2 Placa de convección Placa de acero laminado en frío 0,3 mm de espesor
3 Tipo de interfaz 4x interfaz de rosca interna G 1/2
4 Longitud del producto 400-3000 mm
5 Ancho del producto 300/400/500/600/900 mm

Lista de configuración del equipo

NO Nombre del equipo Modelo Cantidad Unidad
1 Máquina de carga de armazón de panel HJ-0-0 1 juego
2 Máquina de carga y prensado de anillo de canal de agua YZJ-0-0 1 juego
3 Máquina de giro y ensamblaje 1 FZJ-0-0 1 juego
4 Máquina de soldadura por puntos de posicionamiento previo del panel DN75-2C 1 juego
5 Máquina de soldadura multipunto de pórtico de panel 10*DN60-36C 3 juego
6 Máquina de soldadura por puntos previos de lámina de convección 2*DN63-4C 1 juego
7 Máquina de soldadura multipunto de pórtico de lámina de convección 4*DN63-16C 3 juego
8 Transportador de transferencia de línea en forma de U ZJG-0-0 1 juego
9 Máquina de soldadura de costura de doble cabezal de lado largo 2*FVM300-2C 1 juego
10 Máquina de soldadura de costura de doble cabezal de lado corto de pórtico 1 2*FVM300-2C 1 juego
11 Máquina de soldadura de costura de doble cabezal de lado corto de pórtico 2 2*FVM300-2C 1 juego
12 Máquina de limpieza y recorte de dos lados XBJ-0-0 1 juego
13 Cizalla JCJ-0-0 1 juego
14 Máquina de corte de arco de cuatro esquinas QJJ-0-0 1 juego
15 Máquina de giro y ensamblaje 2 FZJ-0-0 1 juego
16 Máquina de soldadura automática de tres vías de doble cabezal 2*MD80-2C 1 juego
17 Máquina de soldadura automática de gancho de soporte 2*MD40-4C 1 juego
18 Máquina automática de detección de estanqueidad a presión JCJ-0-0 1 juego
19 Transportador de descarga SSJ-0-0 1 juego

Configuración de agua, electricidad y gas

Proyecto Parámetros
Distribución total de energía 1600KVA (La potencia total real utilizada es de aproximadamente 1000KVA)
Presión de la fuente de gas 0,6 MPa
Presión de la fuente de agua 0,15 MPa~0,30 MPa
Requisitos de la fuente de aire comprimido 1000L/min
Caudal total de agua 1200L/min
Longitud*ancho de ocupación del equipo aprox. 60m*10m
