Pruebador de paneles solares IV

1. Modelo de equipo

Modelo:YHMT-A+A+A+

El modelo de prueba IV, probado para un rendimiento estable y confiable.

2. Propósito del equipo

• Prueba y registro automáticos del rendimiento eléctrico de los módulos solares monocristalinos y policristalinos

• Actúa comoEquipo de ensayo IV de masapara las partidas de gran rendimiento

• ConstruidoMáquina integrada IVflujos de trabajo para agilizar los procedimientos de ensayo

• Adaptado para uso en líneaPrueba del panel solar IVen entornos de producción

3Especificaciones técnicas

3.1 Fuente de luz simulada

• Cumple con la distribución de la irradiación espectral de la norma IEC 60904-9 (AM1.5)

• La irradiación total: 100 mW/cm2

• Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.

• Uniformidad: ± 1%

• Estabilidad: ±0,5%

• Duración del pulso: 60 ms

• Contador de destellos: recuento automático y reinicio después del cambio de la lámpara

• Duración de la lámpara de xenón: 300.000 destellos

• Dirección de emisión: vertical hacia arriba

El núcleo de laPruebador IVLa plataforma garantiza una simulación solar precisa.

3.2 Alcance de medición

• Área efectiva: 2400 × 1400 mm

• Rango de potencia: 5 700 W

• Válvulas de carga de la unidad de carga

• Corriente: 020 A (1 mA de resolución)

• Temperatura ambiente: 15 ̊35 °C

Cumple con las exigencias deEquipo de ensayo IV de masaen las instalaciones de gran escala.

3.3 Precisión de las mediciones

• Repetitividad (inconsistencia): ±0,5%

• Margen de error: ± 1%

Diseñado paraMáquina integrada IVnormas para obtener resultados coherentes.

3.4 Método de medición

• Medición de cuatro cables

ElPruebador IVutiliza la técnica de 4 alambres para eliminar los errores de resistencia al plomo.

3.5 Parámetros medidos

• El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.

Cambiar aEquipo de ensayo IV de masamodo de registro de parámetros de lote.

3.6 Intervalo de medición

• Cada 5 segundos

Los intervalos cortos aumentan el rendimiento paraPrueba del panel solar IV.

3.7 Adquisición de datos

• Curvas IV/PV con 8.000 puntos de datos

Captura de alta resolución porEquipo de ensayo IV de masa.

3.8 Calibración de las condiciones de ensayo

• Compensación automática de la irradiación

• Compensación automática de la temperatura

Máquina integrada IVautomatiza estas rutinas para facilitar su uso.

3.9 Medición de la temperatura

• Compensación y exposición

• Sensor infrarrojo incorporado sin contacto

Asegura datos de temperatura fiables enEquipo de ensayo IV de masaflujos de trabajo.

3.10 Resultados de los ensayos

• Anuncio por voz y solicitudes

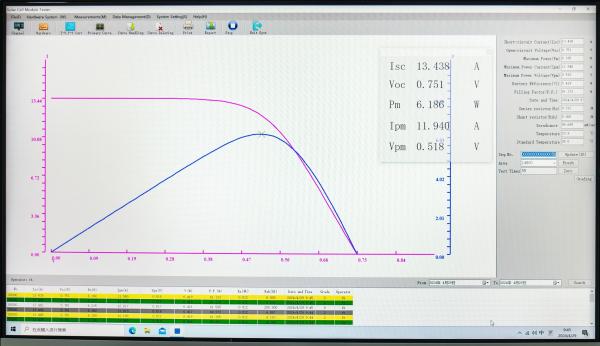

• Indicación gráfica de la curva IV con duración del ensayo

Interfaz de usuario optimizada paraPrueba del panel solar IVlas reacciones.

3.11 Funciones de informe

• Impresión y registro de la curva IV en tiempo real

• Guardar parámetros en archivos definidos por el usuario con nombres personalizados

Pruebador IVEl software genera automáticamente informes estandarizados.

3.12 Resumen y impresión de los datos

• Resúmenes en el tiempo

• Exportación de Excel con curvas IV acumuladas

Simplifica la presentación de informes por lotes paraEquipo de ensayo IV de masa.

3.13 Software dedicado

• Ingreso del coeficiente de compensación de temperatura

• Etiquetas personalizadas de fecha, nombre y fila/columna

• Números de serie de incremento automático

• Configuración del umbral de defectos

• Control centralizado de parámetros

Completar elMáquina integrada IVel bucle de gestión.

3.14 Operación continua

• 24 horas más tiempo de ejecución ininterrumpido

Construido para la fiabilidad a largo plazo comoEquipo de ensayo IV de masa.
